Описание
Измеряемые среды — не кристаллизующиеся жидкости, газы и пары, неагрессивные к нержавеющей стали.
Область применения: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства.
Класс точности
0,5 / 1,0
Диапазон измерений давлений, МПа
| РПД-И | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| РПД-В | −0,1…0 |
| −0,1…0,1 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
Предельное давление перегрузки
200% от ВПИ, кроме
Диапазон рабочих температур, °C
Окружающая среда: −40…+100
Измеряемая среда: −40…+100
Выходной сигнал, мА
4…20
Напряжение питания, В
12…36
Потребляемая мощность, Вт
Не более 1
Время отклика, мс
≤5
Корпус и штуцер
IP65, нержавеющая сталь 08Х17Н13М2
Электрическое присоединение
Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом
Основные размеры (мм), вес (кг)
| Тип | L | b | b1 | h | S | S1 | d1 | G | Вес |
| РПД | 16 | 36 | 93 | 69 | 22 | 13 | 5 | G¼ | 0,08 |
| G½ или М20×1,5 | 0,11 |
Резьба присоединения
G¼, G½ или М20×1,5
Межповерочный интервал
5 лет
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее
Техническая документация
НСРП. 421262.001ТУ
ГОСТ 22520-85

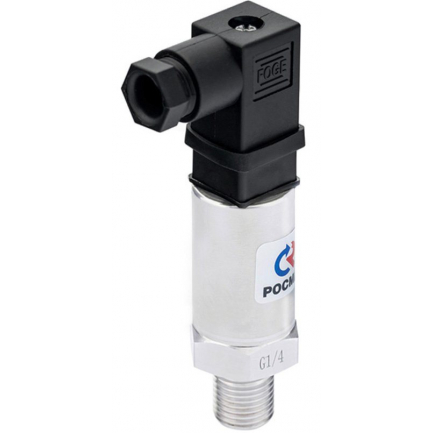

Датчики давления РПД
| Тип | Класс точности | Выходной сигнал | Диапазон измерений давлений, МПа | Резьба присоединения |
| РПД-И | 1 | 4…20 мА | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 | G¼, G½ или М20×1,5 |
| 0,5 | ||||
| РПД-В | 0,5 | −0,1…0 | ||
| РПД-ИВ | 0,5 | −0,1…0,1 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
Дополнительные опции
| Наименование услуги | Тип |
| Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21) | РПД-И (диапазон показаний 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа) |
| Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21) и рукавом | РПД-И (диапазон показаний 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 МПа) |
| Объединение с разделителем (РМ-М31, РМ-К11) | РПД-И (диапазон показаний 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 МПа) |
| Свидетельство о поверке к прибору | РПД |
| Индивидуальный паспорт на прибор | РПД |
| Первичная заводская поверка | РПД |
| Периодическая поверка | РПД |
