Описание
Основные параметры и установочные размеры бесконтактных выключателей «Сенсор» соответствуют нормам МЭК (IEC 60947-5-2) на основе которых и разработан ГОСТ Р 50030.5.2. Это позволяет успешно заменять датчики таких производителей, как BALLUFF, TURK, PEPPERL+FUCHS, OMRON и т.п. ВБЕ-Ц30-96С-2121-ЗА является аналогом таких датчиков, как BCS 030-NS-1-C, CBN15-30GK60-E0, CR30-15DN, CSN E8A5-31N-20-LZ, E2K-X15ME2, VB1-30M65-20N21-K, XT4P30NA372, ВБ1.30М.65.20.2.1.К, Е07-NO-NPN. Кроме этого датчики «Сенсор» могут заменять и отечественные бесконтактные выключатели, не производимые в настоящее время. Термины и названия параметров карточки изделия приведены в соответствии с ГОСТ Р 50030.5.2.
Характеристики
| Наименование | ВБЕ-Ц30-96С-2121-ЗА |
| Гарантированный интервал срабатывания | 0-14,8 мм |
| Номинальное расстояние срабатывания | 20 мм |
| Напряжение и схема выхода | 10-30 В DC NPN |
| Функция выхода | НО замыкающий |

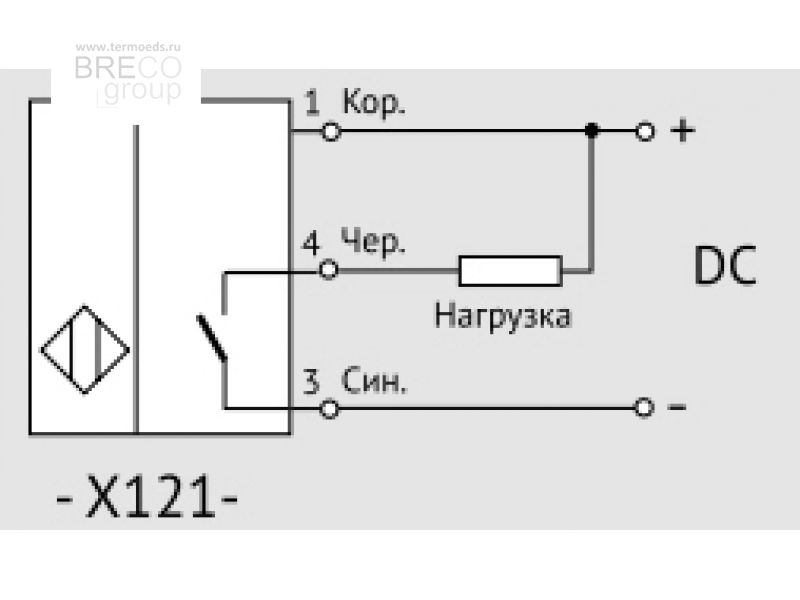

| Схема выхода | NPN общий (+) |
| Вид корпуса | Цилиндрический с резьбой 30 мм |
| Установка в металл | Не встраиваемый |
| Способ подключения | Кабель |
| Диапазон рабочих напряжений | 10-30 В DC |
| Номинальный ток | 200 мА |
| Регулировка чувствительности | 60-120% |
| Индикация срабатывания | есть |
| Подключение | Кабель 2 м (ПВС ХЛ 3х0,35 мм2) |
| Частота переключения | 10 Гц |
| Защита коммутационного элемента | Есть бистабильная |
| Падение напряжения | не более 2 В |
| Остаточный ток | менее 0,01 мА |
| Температура окружающей среды | -25…+80ºС |
| Модификация | Типовое исполнение |
| Степень защиты корпуса | IP67 |
| Материал корпуса | Полипропилен |
| Габариты корпуса | М30х96 |
| Максимальная масса изделия | 0,2 Кг |
| Категория применения коммутационного элемента | DC13 |
| Материал чувствительного элемента | Полипропилен |
| Примечание | Данное изделие может быть поставлено и с длиной кабеля 3, 5 или 7 метров. |
