Описание
Основные параметры и установочные размеры бесконтактных выключателей «Сенсор» соответствуют нормам МЭК (IEC 60947-5-2) на основе которых и разработан ГОСТ Р 50030.5.2. Это позволяет успешно заменять датчики таких производителей, как BALLUFF, TURK, PEPPERL+FUCHS, OMRON и т.п. ВБЕ-М30-85С-2113-СА является аналогом таких датчиков, как CCN15-30GS60-A2, CR30-15DP, CSN E8A5-43P-20-LZ, E07-NO/NC-PNP, E2K-X15MF1, KI5083, VB1-30M65-20N31-K, ВБ1.30М.65.20.3.1.К. Кроме этого датчики «Сенсор» могут заменять и отечественные бесконтактные выключатели, не производимые в настоящее время. Термины и названия параметров карточки изделия приведены в соответствии с ГОСТ Р 50030.5.2.
Характеристики
Наименование | ВБЕ-М30-85С-2113-СА |
Гарантированный интервал срабатывания | 0-14,4 мм |
Номинальное расстояние срабатывания | 20 мм |
Напряжение и схема выхода | 10-30 В DC PNP |
Функция выхода | НО и НЗ |

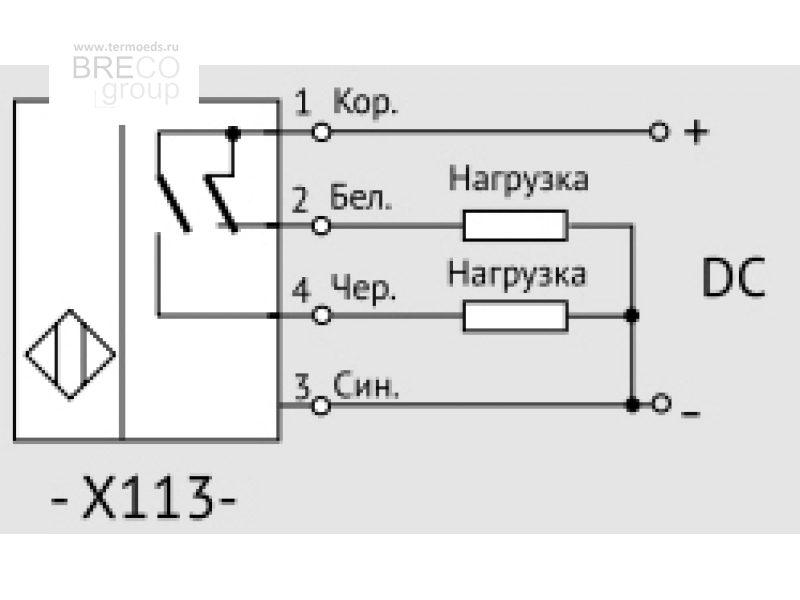

Схема выхода | PNP общий (-) |
Вид корпуса | Цилиндрический с резьбой 30 мм |
Установка в металл | Не встраиваемый |
Способ подключения | Кабель |
Диапазон рабочих напряжений | 10-30 В DC |
Номинальный ток | 500 мА |
Регулировка чувствительности | 60-120% |
Индикация срабатывания | есть |
Подключение | Кабель 2 м (ПВС ХЛ 4х0,35 мм2) |
Частота переключения | 10 Гц |
Защита коммутационного элемента | Есть тактовая |
Падение напряжения | не более 2 В |
Остаточный ток | менее 0,01 мА |
Температура окружающей среды | -25…+80ºС |
Модификация | Типовое исполнение |
Степень защиты корпуса | IP67 |
Материал корпуса | Латунь никелированная |
Габариты корпуса | М30х95 |
Максимальная масса изделия | 0,27 Кг |
Категория применения коммутационного элемента | DC13 |
Материал чувствительного элемента | ПБТ |
Примечание | Данное изделие может быть поставлено и с длиной кабеля 3, 5 или 7 метров. |
