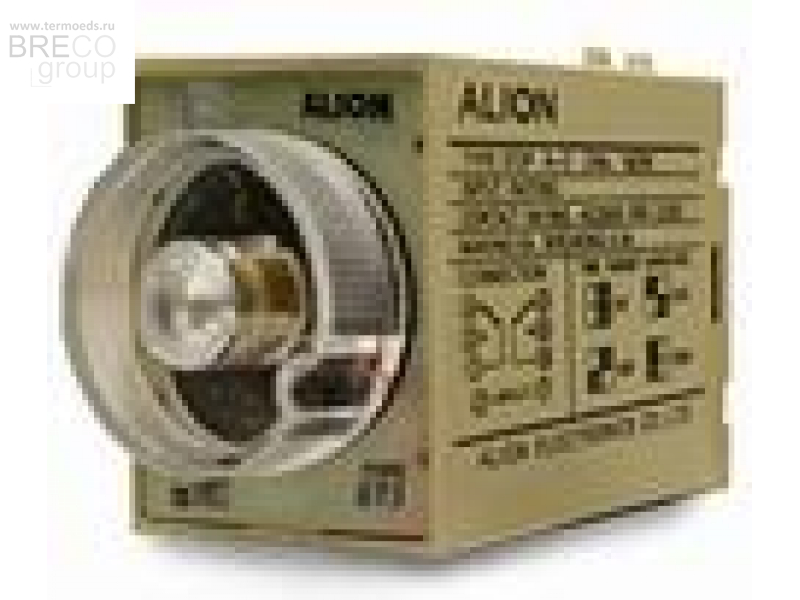

Реле времени серии ST3P. Основные функции этого устройства
Представленное реле времени 220В серии ST3P предназначается для эксплуатации в устройствах автоматики. На сегодняшний день оно выступает в качестве специального размыкателя (замыкателя) электрических цепей. Процедура размыкания (замыкания) электрической цепи осуществляется по истечению определенного промежутка времени, который заранее устанавливается пользователем посредством ручки регулятора.
Преимущества реле времени серии ST3P
Что касается преимуществ этого устройства, то необходимо отметить тот факт, что начало процесса отсчета на реле времени 220В серии ST3P происходит тогда, когда появится напряжение электрического питания на специальных контактах.
Представленное устройство обладает четырьмя дискретными предустановками задержки времени, выбрать которые можно с помощью специальных миниатюрных переключателей. Это реле выпускается в нескольких модификациях в зависимости от разновидности напряжения питания и длительности задержек.
Модель реле времени серии ST3P обладает способностью коммутировать токи, которые не превышают 5А переменного электрического напряжения 220 вольт. В процессе коммутации напряжения постоянного тока его значение рекомендуется понижать до значения 0.7 по сравнению с переменным.
Информация
- Многодиапазонные таймеры с аналоговой установкой времени.
- Установка на Din-рейку с помощью клемной колодки.
- Универсальное питание.
Классификация
| Модель | ST3P | |
|---|---|---|
| Размеры | 50 х 40 х 57,5мм (высота-ширина-глубина) | |
| Крепление и колодки | На Din-рейку | PF083A-E |
| На панель | Y-40 и US-08 или Y-40 и P3G-08 | |
| Диапазон | A:0.05-0.5с/5с/30с/3мин B:0.01-1с/10с/60с/6мин C:0.5-5с/50с/5мин/30мин D:1-10с/100с/10мин/60мин E:5с-60мин/10мин/60мин/6ч F:0.25-2мин/20мин/2ч/12ч G:0.5-4мин/40мин/4ч/24ч | |
| Напряжение питания | 24-240 V AC/DC | |
| Индикация работы | 2 светодиодных индикатора: работы и срабатывания | |
| Максимальная погрешность | 1% от полной шкалы | |
| Точность задания | 5% от полной шкалы | |
| Время сброса | 0.5 с макс | |
| Кол-во переключений | >5х1000³ | |
| Потребляемая мощность | 2Вт | |
| Рабочая температура и влажность воздуха | от -10 до +50 ºС, 48-85% | |
| Масса | 100г | |
Коммутационная схема и временная диаграмма
ST3PA
ST3PC
Размеры
