Описание
Гибкость настроек и работы
- Каскадный контроллер для управления группой электродвигателей в режиме:
- с постоянным мастером (до 7 шт.) / переменным мастером (до 4 шт.);
- чередования по времени (ПИД);
- с постоянным / переменным мастером + чередование по времени; - Наличие встроенного интерфейса RS-485 дает возможность осуществлять удаленное управление частотно-регулируемым электроприводом.
- Возможность выноса пульта управления EMD‑PUMP – RCP (входит в комплект поставки) позволяет реализовать дистанционное управление на расстоянии до 2 метров.
- Простое и быстрое программирование параметров настройки.
Экономичность использования
- Задание уставки ПИД-регулятора по суточному графику дает возможность оптимизировать работу систем, в которых в зависимости от времени суток необходимо изменять значение регулируемого параметра (давления, расхода и т. д.).
- Спящий режим при работе частотного преобразователя в режиме ПИД-регулирования позволяет экономить потребляемую электроэнергию и сократить износ оборудования.
- Встроенные релейные выходы для реализации каскадного управления исключают необходимость в дополнительных платах расширения.
- Встроенный блок питания 24 В постоянного тока для подключения аналоговых датчиков.
Примеры использования
- Применение частотного преобразователя ELHART EMD-PUMP для управления погружным насосом
Использование частотного преобразователя EMD‑PUMP позволяет реализовать эффективное управление насосом для поддержания заданного уровня давления или расхода, исключает необходимость в установке водонапорной башни, увеличивает срок службы насоса и обеспечивает экономию электроэнергии.
Схема 1 - Управление одним насосом в режиме поддержания давления
Для измерения давления используется аналоговый датчик давления PTE5000C. Мощность электродвигателей насосов может быть от 2,2 до 315 кВт.
- Применение частотного преобразователя ELHART EMD-PUMP в системе управления группой насосов
Частотные преобразователи EMD‑PUMP имеют встроенный каскадный контроллер и 8 релейных выходов для реализации управления группой насосов в режиме с постоянным или переменным мастером. Кроме этого, наличие таких функций как чередование по времени или задание уставки ПИД-регулятора по суточному графику, позволяют эффективно управлять режимом работы насосной станции без использования внешних ПЛК.
Схема 2 - Чередование двух насосов по времени
В данном режиме в работе всегда находится только один из насосов. EMD-PUMP обеспечивает поддержание постоянного давления и реализует чередование насосов по времени для равномерного износа обоих агрегатов.
Для измерения давления используется аналоговый датчик давления PTE5000C. Мощность электродвигателей насосов может быть от 2,2 до 315 кВт.

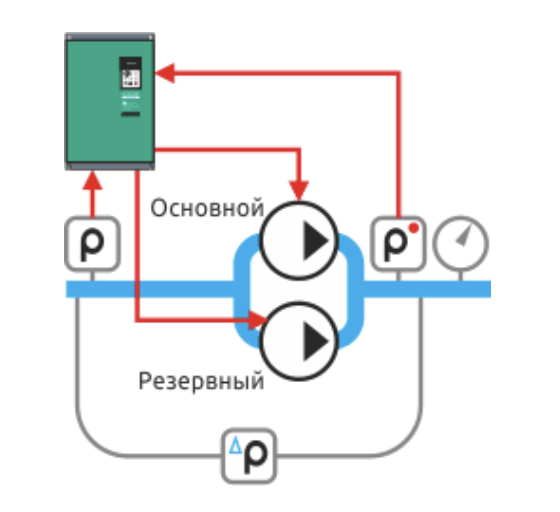

Схема 3 - Чередование двух насосов по времени с АВР
В данном режиме в работе всегда находится только один из насосов. EMD-PUMP обеспечивает поддержание постоянного давления, реализует чередование насосов по времени и автоматический ввод резерва при аварии одного из насосов.
Для измерения давления используется аналоговый датчик давления PTE5000C. Мощность электродвигателей насосов может быть от 2,2 до 315 кВт.

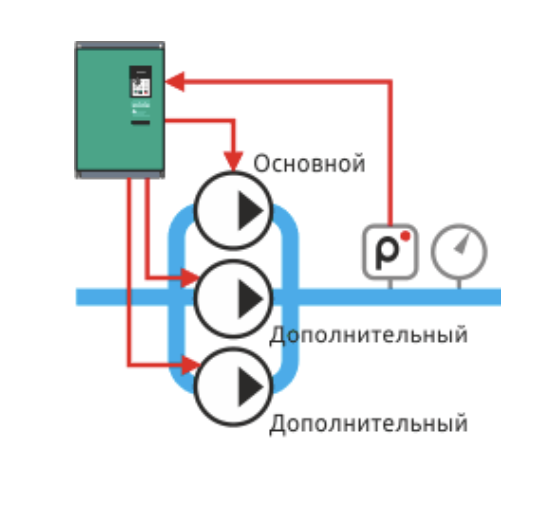

Схема 4 - Каскадное управление тремя насосами в режиме с постоянным мастером
В данном режиме EMD-PUMP обеспечивает поддержание постоянного давления в условиях изменяющегося расхода за счет изменения количества работающих насосов.
Преобразователь частоты регулирует обороты только основного насоса, а дополнительные включаются в работу прямой подачей сетевого напряжения. При избыточной производительности, сначала отключаются дополнительные насосы, а затем основной переводится в спящий режим.
Для измерения давления используется аналоговый датчик давления PTE5000C. Мощность электродвигателей насосов может быть от 2,2 до 315 кВт.
Схема 5 - Каскадное управление тремя насосами в режиме с переменным мастером
В данном режиме EMD-PUMP обеспечивает поддержание постоянного давления в условиях изменяющегося расхода за счет изменения количества работающих насосов.
Включение насосов в работу происходит посредством плавного разгона и дальнейшего переключения на сетевое напряжение. Благодаря этому минимизируется вероятность возникновения гидроударов, снижаются пусковые токи и увеличивается срок службы оборудования.
Для измерения давления используется аналоговый датчик давления PTE5000C. Мощность электродвигателей насосов может быть от 2,2 до 315 кВт.
Технические характеристики
| Артикул | Мощность, кВт | Напряжение питания | Выходное напряжение | Номинальный ток, А | |
| входной | выходной | ||||
| EMD‑PUMP — 0022 T | 2,2 | 3 ф/380 В (330…440 В) 50/60 Гц | 0…380 В 0,01…400,00 Гц | 7 | 5 |
| EMD‑PUMP — 0037 T | 3,7 | 10 | 8,6 | ||
| EMD‑PUMP — 0055 T | 5,5 | 14,5 | 12,5 | ||
| EMD‑PUMP — 0075 T | 7,5 | 20,5 | 17,5 | ||
| EMD‑PUMP — 0110 T | 11 | 27 | 24 | ||
| EMD‑PUMP — 0150 T | 15 | 36 | 33 | ||
| EMD‑PUMP — 0185 T | 18,5 | 41 | 40 | ||
| EMD‑PUMP — 0220 T | 22 | 48 | 47 | ||
| EMD‑PUMP — 0300 T | 30 | 67 | 65 | ||
| EMD‑PUMP — 0370 T | 37 | 81 | 80 | ||
| EMD‑PUMP — 0450 T | 45 | 90 | 90 | ||
| EMD‑PUMP — 0550 T | 55 | 105 | 110 | ||
| EMD‑PUMP — 0750 T | 75 | 142 | 152 | ||
| EMD‑PUMP — 0900 T | 90 | 160 | 176 | ||
| EMD‑PUMP — 1100 T | 110 | 210 | 210 | ||
| EMD‑PUMP — 1320 T | 132 | 240 | 255 | ||
| EMD‑PUMP — 1600 T | 160 | 295 | 305 | ||
| EMD‑PUMP — 1850 T | 185 | 330 | 340 | ||
| EMD‑PUMP — 2000 T | 200 | 370 | 380 | ||
| EMD‑PUMP — 2200 T | 220 | 415 | 425 | ||
| EMD‑PUMP — 2500 T | 250 | 470 | 480 | ||
| EMD‑PUMP — 2800 T | 280 | 510 | 530 | ||
| EMD‑PUMP — 3150 T | 315 | 590 | 610 | ||
| EMD‑PUMP — 3500 T | 350 | 630 | 650 | ||
| Параметр | Значение |
| Общие сведения | |
| Метод управления электродвигателем | V/F – вольт-частотное (скалярное) управление |
| Дискретность задания частоты | Цифровое задание: 0,01 Гц Аналоговое задание: 0,1 % от максимальной частоты |
| Время разгона/торможения | 4 варианта разгона/торможения: 0…6000 сек |
| ПИД-регулятор | Встроенный ПИД-регулятор с возможностью задания уставки по времени |
| Программный режим | Задание до 15 предустановленных скоростей, включающихся по программе |
| Счетчик импульсов | Встроенный счетчик импульсов (частота импульсов до 250 Гц) |
| Таймер | Таймер Два встроенных таймера: 1 таймер — 0…10,0 сек, шаг 0,1 сек 2 таймер — 0…100 сек, шаг 1 сек |
| Управление моментом | Ручное увеличение момента в пределах 0...20 % от номинального момента |
| Характеристики управляющих сигналов | |
| Дискретные входы | 8 многофункциональных дискретных входов (NPN) |
| Дискретные выходы | 8 релейных выходов для каскадного управления (НО): 3 А / ~250 В, 3 А / =30 В 3 многофункциональных дискретных выхода: 2 × транзисторных выхода (NPN), 100 мА / =24 В 1 × релейный выход (НО + НЗ), 3 А / ~250 В, 3 А / =30 В |
| Аналоговые входы | 2 аналоговых входа: 0…10 В / 0…20 мА |
| Аналоговые выходы | 2 аналоговых выхода: 0…10 В / 0…20 мА |
| Интерфейс связи | RS-485, протокол MODBUS ASCII/RTU максимальная скорость передачи данных: 38400 бит/сек |
| Источник задания выходной частоты | Пульт управления, аналоговый вход, дискретный вход, интерфейс связи RS-485, программный режим управления скоростью |
| Перегрузочная способность и защиты | |
| Перегрузка | 120 % от номинального тока в течение 60 сек |
| Защиты | Повышенное/пониженное напряжение, перегрузка по току, короткое замыкание и прочие |
| Условия эксплуатации | |
| Класс защиты | IP20 |
| Температура окружающей среды | -10…+40 °С (без обмерзания) |
| Относительная влажность | Не более 95% (без образования конденсата) |
| Уровень вибрационных воздействий | Максимальная амплитуда ускорения 0,5g |
| Метод охлаждения | Встроенный вентилятор охлаждения |
| Метод монтажа | Модели мощностью до 132кВт: настенный монтаж Модели мощностью от 160 кВт: настенный монтаж или шкафное исполнение |
| Высота монтажа (абсолютная) | 1000 м над уровнем моря (при повышении этого значения необходимо снижать мощность подключаемого оборудования) |
Схема подключения частотных преобразователей EMD‑PUMP для насосов
Схема подключения преобразователей частоты ELHART серии EMD‑PUMP мощностью 2,2-37 кВт
Схема подключения преобразователей частоты ELHART серии EMD‑PUMP мощностью 45-75 кВт, 160-350 кВт
Схема подключения преобразователей частоты ELHART серии EMD‑PUMP мощностью 90-132 кВт
Габаритные размеры трёхфазных частотных преобразователей насосной серии EMD‑PUMP
Габаритный чертеж преобразователей частоты ELHART серии EMD‑PUMP, мм
| Типо- размер | Артикул | Габаритные размеры, мм | Масса, кг | ||||||
| W | H | H1 | D | A | B | Ød | |||
| 1 | EMD‑PUMP — 0022…0110 T | 185 | 260 | 260 | 170 | 168 | 278 | 6,5 | 3 |
| 2 | EMD‑PUMP — 0150…0185 T | 210 | 330 | 330 | 190 | 195 | 310 | 6,4 | |
| 3 | EMD‑PUMP — 0220…0370 T | 277 | 410 | 410 | 189 | 262 | 390 | 9,6 | |
| 4 | EMD‑PUMP — 0450 T | 300 | 435 | 455 | 213 | 200 | 435 | 9 | 19 |
| 5 | EMD‑PUMP — 0550…0750 T | 300 | 538 | 560 | 236 | 200 | 539 | 23,5 | |
| 6 | EMD‑PUMP — 0900 T | 338 | 546 | 576 | 256 | 250 | 556 | 31,5 | |
| 7 | EMD‑PUMP — 1100…1320 T | 340 | 550 | 580 | 300 | 270 | 557 | 35,5 | |
| 8 | EMD‑PUMP — 1600…1850 T | 425 | 735 | 790 | 330 | 300 | 762 | 13 | 59,5 |
| 9 | EMD‑PUMP — 2000…2500 T | 530 | 800 | 860 | 335 | 400 | 835 | 80,6 | |
| 10 | EMD‑PUMP — 2800…3500 T | 700 | 880 | 940 | 355 | 600 | 915 | 185 | |
