Описание
Областью применения блока питания БПР являются системы управления, регулирования, защитной автоматики, в том числе для газовых котельных.
Блок питания БПР с реле предназначен для:
- Обеспечения стабилизированным напряжением постоянного тока электронных приборов, в том числе АДР, АДН, АДИ, АДП;
- Сопряжения низковольтных слаботочных дискретных выходов приборов автоматики (в том числе АДР, АДН, АДИ, АДП) с силовой автоматикой и системами управления, работающих при напряжении ~220В;
Технические характеристики БПР блок питания с реле
| Параметр | Значение |
|---|---|
| Напряжение питания, В | 170...270 |
| Частота, Гц | 50 (+-1%) |
| Ток потребления, А | 0,015 |
| Выходное напряжение, В | 12 или 24 |
| Нестабильность выходного напряжения, мВ, не более | 4 |
| Среднее значение температурного коэффициента (ТК) dV/dT, мВ/град. С | -1.5 |
| Максимальная нагрузка контактов реле | 10А 240VAC/28VDC |
| Минимальная нагрузка контактов реле | 100 мА 5VDC |
| Количество срабатываний (с нагрузкой), циклов | 100 000 |
| Механическое (без нагрузки), циклов | 5 000 000 |
| Наименование | Рекомендация применения* | Количество запитываемых приборов от одного БПР** | Примечание | Выходное напряжение, В | Выходной ток, А |
|---|---|---|---|---|---|
БПР-24.3 | АДР-0.25.2, АДИ-01/x-x-3-1 | 1 | Исполнение приборов с токовым выходом | 24 | 0,075 |
БПР-12.3 | АДИ-01/x-x-2-0 | 3*** | Исполнение приборов без токового выхода | 12 | 0,15 |
АДН-xx.1, АДР-хх.1 | 2*** |
Примечания:
* в обозначении "хх" - означает любое допустимое исполнение.
** Допускается от одного блока питания БПР запитывать приборы различного типа. При этом необходимо учитывать общее потребление приборов и нагрузочную способность блока питания.
*** Максимальное число приборов данного типа, определяемое потребляемой мощностью.
Напряжение изоляции:
750 VAC между незамкнутыми контактами реле;
1500 VAC между контактами реле и выходным напряжением БПР

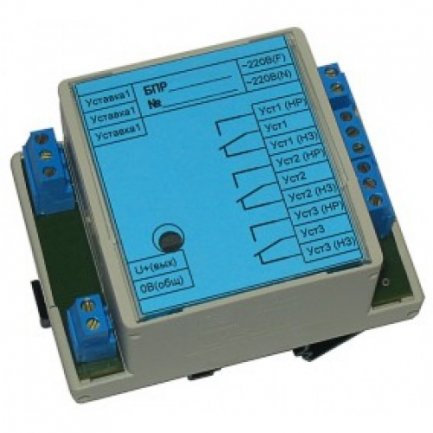

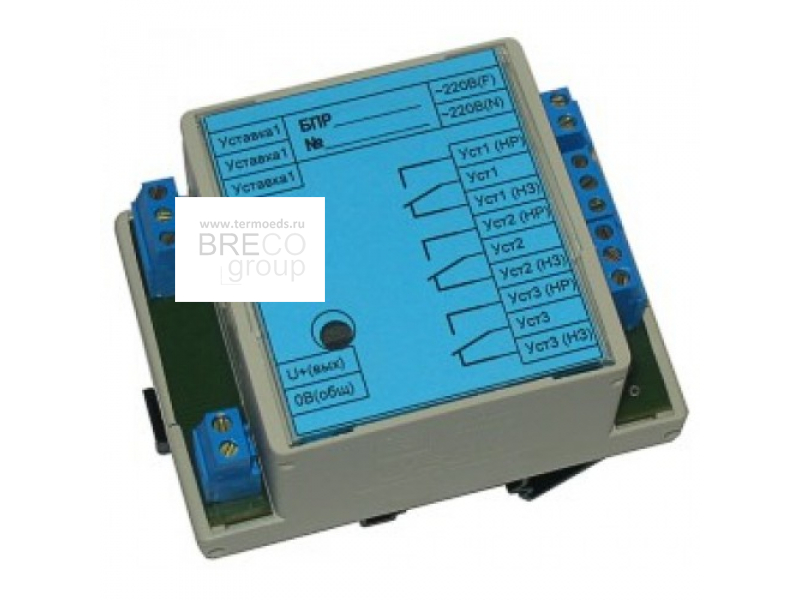

БПР изготавливается в корпусе, предназначенном для монтажа на рейку DIN35;
Габаритные размеры - 70.5x42x96 мм
