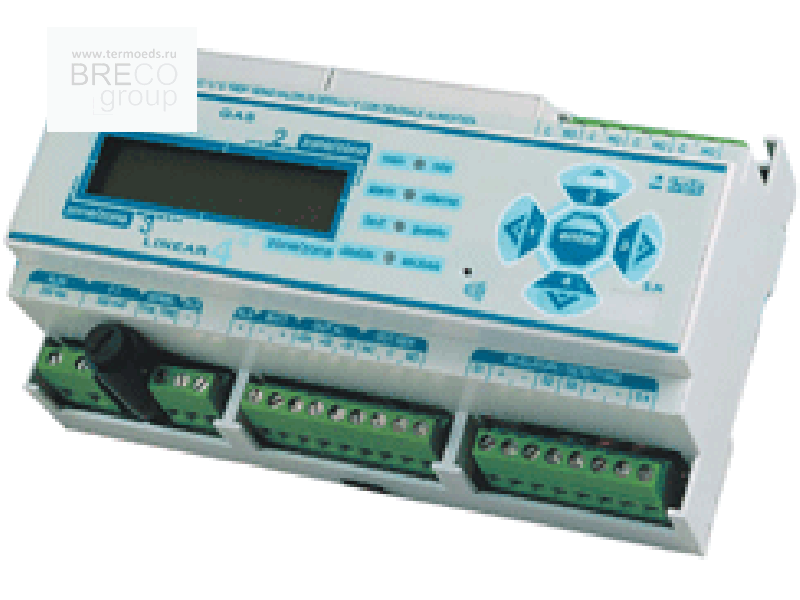

Блок управления и сигнализации (БУС) B30-LINEAR4/RG

BELT в Перми

Блок управления и сигнализации (БУС) LINEAR4/RG — модульное устройство промышленного использования, предназначенное для беспрерывного контроля токсичных и горючих газов с возможностью отображения реальной концентрации газа в контролируемой зоне.

Оставить заявку

Описание


Блок управления и сигнализации (БУС) оборудован жидкокристаллическим алфавитно-цифровым двухстрочным дисплеем с подсветкой, клавиатурой для программирования и релейными выходами, которые программируются индивидуально для каждой из четырех контролируемых зон.
Блок управления и сигнализации (БУС) имеет отдельный вход для подключения резервного источника питания и встроенное зарядное устройство для заряда аккумуляторных батарей максимальной емкостью 6,5 Аh. Таким образом осуществляется бесперебойное питание блока управления и сигнализации (БУС) и подключенных к нему датчиков.

Также Блок управления и сигнализации (БУС) содержит встроенную память EEPROM, в которой хранятся все пользовательские настройки и журнал событий. Блок управления и сигнализации (БУС) LINEAR может быть смонтирован на 9-модульной DIN рейке. Он имеет 4 аналоговых входа, рассчитанных на подключение датчиков контроля горючих или токсичных газов, имеющих линейный аналоговый выход 4-20 mA.

Модель: B30-LINEAR4/RG

Характеристики:

  • Программируемые аварийные уровни на каждом канале
  • Программируемый выход реле (тревога, предтревога, ошибка) 4 полностью программируемых вспомогательных реле
  • Возможность подключения датчиков газа (4 — 20 мА): WPD/ECL, WPD/CAL, WPD
  • Многоуровневый пароль
  • Предварительно установленный для датчиков газа уровень недостатка кислорода
  • Энергонезависимая память для записи информации
Питание
Напряжение питания
230 В 50/60 Гц
Потребляемая мощность
10 В
Резервное питание
Напряжение питания
12 В
Максимальная емкость
6,5 А/ч
Рабочие условия
Рабочая температура
-10/+50° С
Относительная влажность
5 — 99%
Степень защиты
IP20
Исполнение
Размеры
158,5x90x58 мм
Вес
850 гр.
Цвет
cветло — серый
Корпус
PC/ABS UL94-V0
Монтаж
DIN рейка
Звуковая сигнализация
Звуковой излучатель
давление 85 дБ
Световая сигнализация
питание: зеленый
ошибка: желтый
заблокированный канал: желтый
предтревога: красный
тревога: красный
Параметры входного сигнала
Количество зон
4
Воздух
4 мА
Максимальная концентрация
20 мА
Ошибка
<2 мА, >20 мА
Выходные устройства
5 программируемых электромагнитных реле
250 Vac 5A (NO-C-NC)
Выход для подключения внешнего звукового извещателя
Питание внешних устройств
Встроенный источник питания
13,8 В с защитой от перегрузки и короткого замыкания
Интерфейс
жидкокристаллический алфавитно-цифровой двухстрочный дисплей с подсветкой;
5 кнопок управления
Гарантия
2 года

Электрическая схема подключения блока управления и сигнализации (БУС) LINEAR4/RG
