Описание

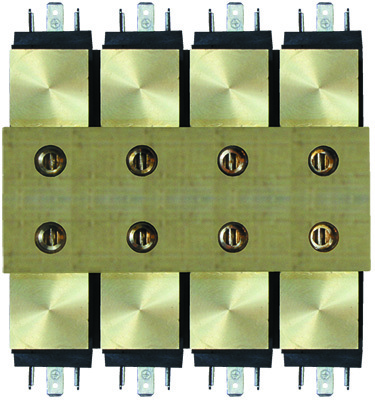

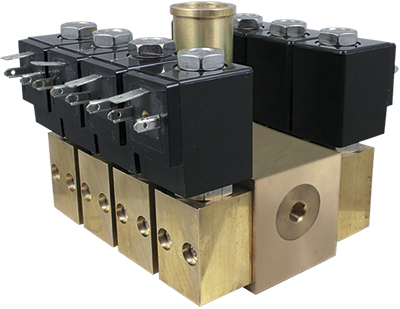

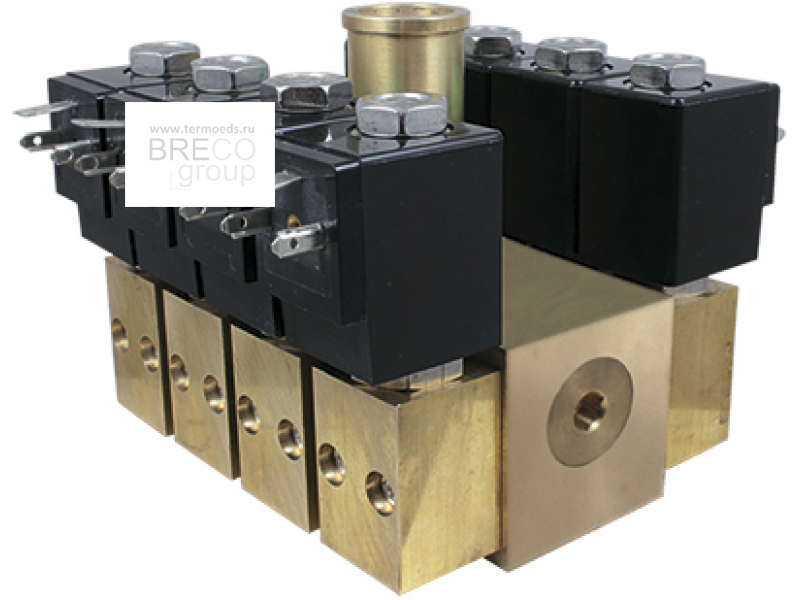

Блок из 8 клапанов соленоидных нормально закрытых прямого действия с поршнем AR-YCSL-60-2-8 для управления потоком рабочей среды в трубопроводе.
Особенности:
- Блок из 8 клапанов
- Высокая скорость открытия/закрытия
- Срабатывание при нулевом давлении
- Подходит для создания водяных завес
- Долгий срок службы
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: латунь Уплотнения: VITON |
| Температура рабочей среды | −10...120°С |
| Рабочее давление | 0,0...0,1 МПа |
| Диаметр условного прохода | 6 мм |
| Присоединение | Вход – М33×2, выход – 8 резьбовых ⅛" |
| Катушка | 8 шт. S11H, IP65 без коннекторов в комплекте; необходимы коннекторы DIN 43650А |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность | 22 ВА (AC), 13 Вт (DC) |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCSL-60-2-8 GBV | 6 | 0,26 | Вход – М33×2, выход – 8 резьбовых ⅛" | 0,0 | 0,1 | S11B | 5,6 |

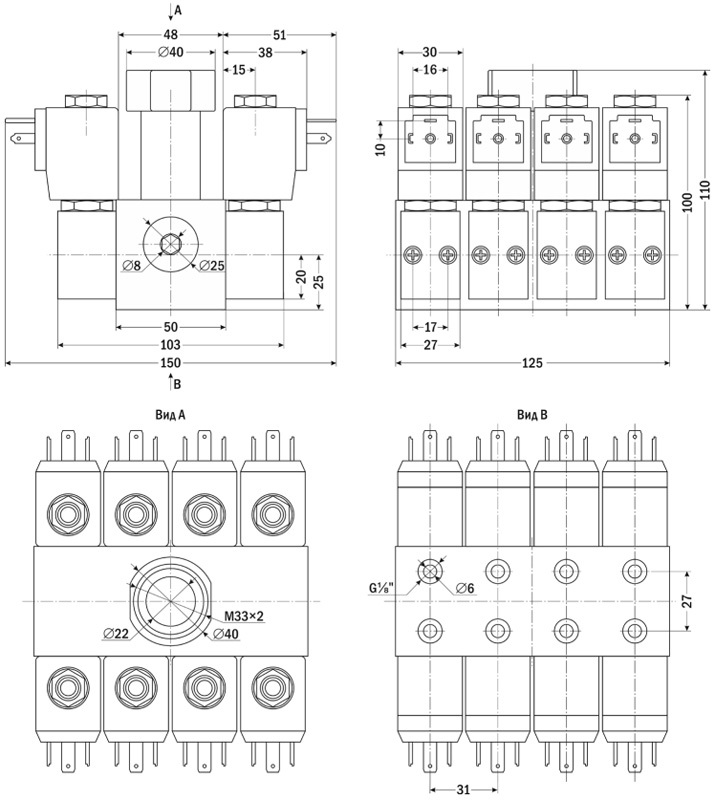

| Габаритные размеры |
 |
