Описание

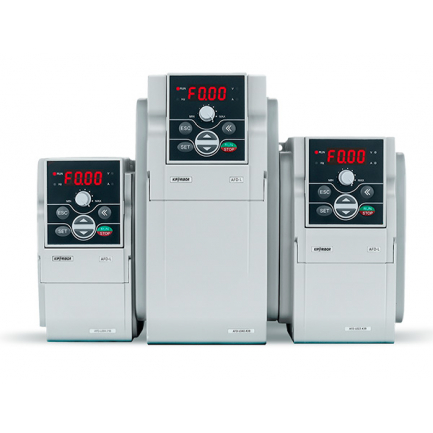

Преимущества компактных преобразователей серии AFD-L:
- Быстрый ввод в эксплуатацию;
- Продуманный конструктив;
- Безопасность надёжность;
- Высокая функциональность.
Основные технические характеристики преобразователей частоты AFD-L
| Модель | Однофазное питание | Трехфазное питание | ||||||||||||||
| Болт для крепления на плоскость | AFD-L007.21B | AFD-L015.21B | AFD-L022.21B | AFD-L030.21B | AFD-L040.21B | AFD-L055.21B* | AFD-L075.21В* | AFD-L007.43B | AFD-L015.43B | AFD-L022.43B | AFD-L030.43B | AFD-L040.43B | AFD-L055.43B | AFD-L075.43B | AFD-L090.43B | |
| Максимальная мощность подключаемого двигателя | 0,4 кВт | 0,75 кВт | 1,5 кВт | 2.2 кВт | 3 кВт | 4 кВт | 5 кВт | 7,5 кВт | 0,75 кВт | 1,5 кВт | 2.2 кВт | 3 кВт | 4 кВт | 5.5 кВт | 7.5 кВт | 9 кВт |
| Максимальный выходной ток ПЧ | 3 А | 5 А | 7,5 А | 10 А | 14 А | 16 А | 25 А | 33 А | 2,5 А | 4,5 А | 5,5 А | 7,5 А | 9,5 А | 13 А | 17 А | 21 А |
| Напряжение питания ПЧ | 180…260 VAC (1 фаза) | 300…460 VAC (3 фазы) | ||||||||||||||
| Частота питающей сети | 50/60 Гц | |||||||||||||||
| Выходное напряжение ПЧ | 0…250 VAC (3 фазы) | 0…500 VAC (3 фазы) | ||||||||||||||
| Диапазон регулирования выходной частоты | 0…400 Гц | |||||||||||||||
| Диапазон задания несущей частоты | 1,5…10 кГц | |||||||||||||||
| Габарит корпуса | Габарит 1 | Габарит 2 | Габарит 3 | Габарит 5 | Габарит 2 | Габарит 3 | Габарит 4 | Габарит 5 | ||||||||
| Болт для крепления на плоскость | М4 | М4 | М5 | М5 | М4 | М5 | ||||||||||
| Вес | 0,82 кг | 1,54 кг | 1,82 кг | 3,2 кг | 4,3 кг | 1,54 | 1,82 | 3,2 | 4,3 | |||||||
Основные эксплуатационные характеристики преобразователей частоты AFD-L
| Характеристика | Описание | |
| Параметры управления | Режим управления | U/f SVC режим безсенсорного векторного управления |
| Точность регулирования частоты | 0.1 % от максимальной выходной частоты | |
| Пользовательская настройка кривой "Напряжение-частота" | Установка трех точек соотношения U/f для оптимизации работы двигателя под конкретные условия эксплуатации. | |
| Способ задания частоты | Шесть способов задания частоты:
| |
| Предустановленные скорости | Возможно использовать до семи предустановленных- скоростей. | |
| Способ пуска/останова | Три способа пуска/останова:
| |
| Установка времени разгона торможения | Настраивается в пределах 0,1…600 сек. | |
| Тормозной прерыватель (только для AFD-•••L-••B) | Встроен в ПЧ | |
| Тормозной момент (только для AFD-•••L-••B) | до 20% без использования внешнего тормозного резистора; до 100% с использованием внешнего тормозного резистора. | |
| Перегрузка по моменту | 110 % - длительное время; 150% - 1 минута; 180% - 2 секунды | |
Индикация и | Дисплей панели управления | Позволяет отображать рабочие параметры ПЧ В режиме работы - один из 13 назначаемых параметров (выходную частоту, выходной ток, выходное напряжение, скорость вращения двигателя, уставку частоты, рабочую температуру и др.); В режиме настройки - номера и значения настраиваемых параметров; В режиме мониторинга - номер и текущее значение параметра; При срабатывании защиты - код ошибки |
| Интерфейс RS485 | Собственный протокол - для связи ПЧ KIPPRIBOR между собой; Протокол Modbus - для связи ПЧ с внешним оборудованием. | |
| Аналоговый выход 0…10 В | Может использоваться для индикации рабочих параметров ПЧ (напряжение, ток, частота) на внешнем устройстве. | |
| Входы | Дискретные | 4 дискретных многофункциональных входа: программируемая логика работы. Тип входного сигнала: "сухой контакт", датчики NPN типа. |
| Аналоговые | Один аналоговый вход: Программируемый 0…10 В, 0…20 мА, либо 4…20 мА. | |
| Выходы | Дискретные | Один релейный выход: Imax=1 A / 250 VAC, 1 A / 30 VDC программируемый НО или НЗ; Один транзисторный выход: Imax=150 мA / 24 VDC, программируемый НО или НЗ; |
| Аналоговые | Один аналоговый выход: 0…10 В. | |
| Встроенный источник питания | Источник питания 24 VDC (Imax=50 мА) для питания внешнего оборудования, например, бесконтактных датчиков, датчиков давления и т.д.; Источник питания 10 VDC (Imax=20 мА) для питания внешнего потенциометра. | |
| Дополнительные функции | Встроенный ПИД-регулятор | Используется для автоматического поддержания скорости вращения двигателя по датчику обратной связи. |
| Встроенный ПЛК | Используется для организации несложных алгоритмов управления электродвигателем. | |
| Усиление момента | Используется для усиления момента двигателя на низких оборотах | |
| Встроенный счетчик импульсов | Используется для счета импульсов, поступающих на дискретных вход ПЧ и выдачи управляющего сигнала при достижении уставки. | |
| Функции защиты | Перегрузка ПЧ по току | Срабатывает при перегрузке ПЧ по току во время разгона, работы или торможения |
| Короткое замыкании на выходе ПЧ | Срабатывает при межфазном коротком замыкании на клеммах U, V, W | |
| Перегрузка ПЧ по напряжению | Срабатывает при перегрузке ПЧ по напряжению во время разгона, работы, торможения, или простоя | |
| Защита от пониженного напряжения | Срабатывает при снижении напряжения питания ПЧ ниже допустимого | |
| Защита от перегрузки преобразователя и двигателя | Срабатывает при чрезмерной нагрузке на валу двигателя или слишком малом времени разгона | |
| Защита ПЧ от перегрева | Срабатывает при перегреве преобразователя частоты | |
| Защита внешнего оборудования при аварии | Срабатывает, когда на дискретный вход ПЧ поступает аварийный сигнал от внешнего оборудования | |
| Защита при неисправности датчика тока | Срабатывает при неисправности или отказе датчика контроля тока | |
| Защита при неисправности датчика контроль температуры | Срабатывает при неисправности или отказе датчика контроля температуры | |
| Защита при потере обратной связи ПИД | Срабатывает при потере обратной связи с датчиком | |
| Защита при ошибке чтения/записи параметров управления | Срабатывает при ошибке чтения/записи параметров управления | |
| Условия эксплуатации | Температура окружающего воздуха (при работе) | -10...+40 °C |
| Температура окружающего воздуха (при хранении) | -20...+60 °C | |
| Допустимая влажность воздуха | ≤ 90% без образования конденсата | |
| Степень защиты ПЧ | IP20 |
Общая схема подключения AFD-L
Подключение провода заземления допускается только к клемме E. Подключение провода заземления к любым другим клеммам категорически запрещено.
При подключении внешнего датчика с аналоговым выходом к источнику питания 24 В клеммы GND и CM необходимо соединить перемычкой.
Габаритные размеры
- Габарит 1
- Габарит 2
- Габарит 3
- Габарит 4
- Габарит 5
Габаритные и установочные размеры панели управления
Комплект для выносного монтажа панели управления AFD-LPNL.M2*
Габаритные размеры рамки для выносного монтажа AFD-XPNL.2MF:
*AFD-XPNL.2MF – рамка для выносного монтажа панели AFD-LPNL.11.
AFD-XPNL.С2 – экранированный кабель (2 метра) с выводом подключения заземления.
AFD-LPNL.M2 – комплект для выносного монтажа (рамка и кабель)
Обозначение при заказе AFD-L
Преимущества компактных преобразователей частоты KIPPRIBOR серии AFD-L
Быстрый ввод в эксплуатацию:
- ПЧ готов к работе «из коробки». Для начала работы с ПЧ достаточно подключить кабели питания и электродвигатель, соответствующий номинальной мощности ПЧ.
- Часто используемые параметры всегда под рукой. Список этих параметров расположен под клеммной крышкой, к которой всегда есть доступ.
- Удобная маркировка клемм делает подключение кабелей понятным и сводит к минимуму вероятность неправильного подключения, которое может привести к повреждению ПЧ.
- Полный комплект документации на русском языке с подробным и понятным описанием настроек поможет Вам настроить ПЧ для задач различной сложности.
Продуманный конструктив:
- Съемная панель управления может быть установлена отдельно от ПЧ, а их соединение осуществляется обыкновенным сетевым кабелем с разъемами RJ45.
- Универсальное крепление позволяет установить ПЧ на плоскость или ДИН-рейку*.
*Для ПЧ мощностью 0,4...2,2 кВт. - Съемная конструкция вентиляторов охлаждения облегчает их очистку и обслуживание при плановом ТО.
- Удобный фиксирующий зажим позволяет быстро и надежно заземлить экран сигнальных кабелей**.
**Для ПЧ мощностью 3 и 4 кВт.
Безопасность надежность:
- Тестирование абсолютно каждого ПЧ при выходе из производства гарантирует длительную и безотказную эксплуатацию.
- Встроенные функции защиты обеспечивают защиту ПЧ и электродвигателя при возникновении аварийных ситуаций (см. характеристики ПЧ).
- Качественная упаковка надежно защищает ПЧ от повреждения при транспортировке.
