AFD-E Универсальные векторные преобразователи частоты Kippribor

Обновленная основная серия преобразователей частоты KIPPRIBOR AFD-E представляет линейку универсальных устройств мощностью до 315 кВт. Аппаратные особенности и программное обеспечение позволяют адаптировать ПЧ под требования процесса управления электродвигателем.

Преобразователи частоты KIPPRIBOR серии AFD-E имеют простое и понятное меню, а для запуска ПЧ в эксплуатацию в большинстве случаев потребуется настройка всего лишь одного параметра.

Набор таких встроенных функций как ПИД-регулятор (может работать как независимый), счетчики импульсов, таймеры, виртуальные входы/выходы, встроенный ПЛК, предустановленные мульти-скорости и возможность установки дополнительных карт расширения позволяют оптимизировать и упростить схему управления электроприводом.

Преобразователи частоты KIPPRIBOR серии AFD-E комплектуются удобными и многофункциональными панелями управления с двухстрочным светодиодным дисплеем, что облегчает работу с ПЧ при наладке и эксплуатации. Кроме этого, панели управления позволяют осуществлять копирование, хранение и перенос настроек ПЧ.

Основные преимущества преобразователей частоты серии AFD-E

• Универсальность в применении:

  • ПЧ KIPPRIBOR серии AFD-E – универсальны и предполагают использование одной модификации преобразователя как в общепромышленном, так и в легком применении. ПЧ может управлять нагрузкой, у которой номинальная мощность на ступень выше, чем номинальная мощность двигателя, указанная в качестве основной паспортной характеристики. Например, ПЧ AFD-E150.43B может управлять как тяжелой 15-киловаттной нагрузкой, так и легкой нагрузкой вентиляторного типа мощностью 18,5 кВт.

• Быстрый ввод в эксплуатацию:

  • Автонастройка параметров электродвигателя обеспечивает легкость ввода в эксплуатацию и высокую точность управления;
  • Удобные панели управления с двумя дисплеями и возможностью копирования, хранения и переноса параметров конфигурации ПЧ облегчают работу при его наладке и эксплуатации, а также значительно упрощает ввод ПЧ в эксплуатацию при однотипных задачах;
  • Оперативные параметры всегда «под рукой». Список параметров, которые чаще всего приходится корректировать, находится под передней крышкой ПЧ;

• Продуманный конструктив

  • Съемная панель управления может быть установлена отдельно от ПЧ, а их соединение осуществляется обыкновенным сетевым кабелем с разъемами RJ45;
  • Встроенный алюминиевый радиатор увеличенной площади улучшает эффективность охлаждения ПЧ, повышая его надежность;
  • Дополнительные карты расширения позволяют расширить функционал ПЧ. Установка карт расширения не требует особых навыков и специальных инструментов;

• Безопасность и надежность

  • Тестирование абсолютно каждого ПЧ при выходе из производства гарантирует длительную и безотказную эксплуатацию;
  • Качественная упаковка надежно защищает ПЧ от повреждения при транспортировке;
  • Встроенные функции защиты обеспечивают защиту ПЧ и электродвигателя при возникновении аварийных ситуаций;

• Высокая функциональность

  • Три режима управления (U/f, SVC, VC) позволяют адаптировать преобразователь частоты под любые задачи;
  • Гибкая конфигурация параметров и широкие возможности по их настройке позволяют оптимизировать и упростить систему управления электродвигателем;
  • Возможность копирования, переноса и загрузки параметров конфигурации ПЧ при помощи панели управления значительно упрощает ввод в эксплуатацию при типовых задачах.

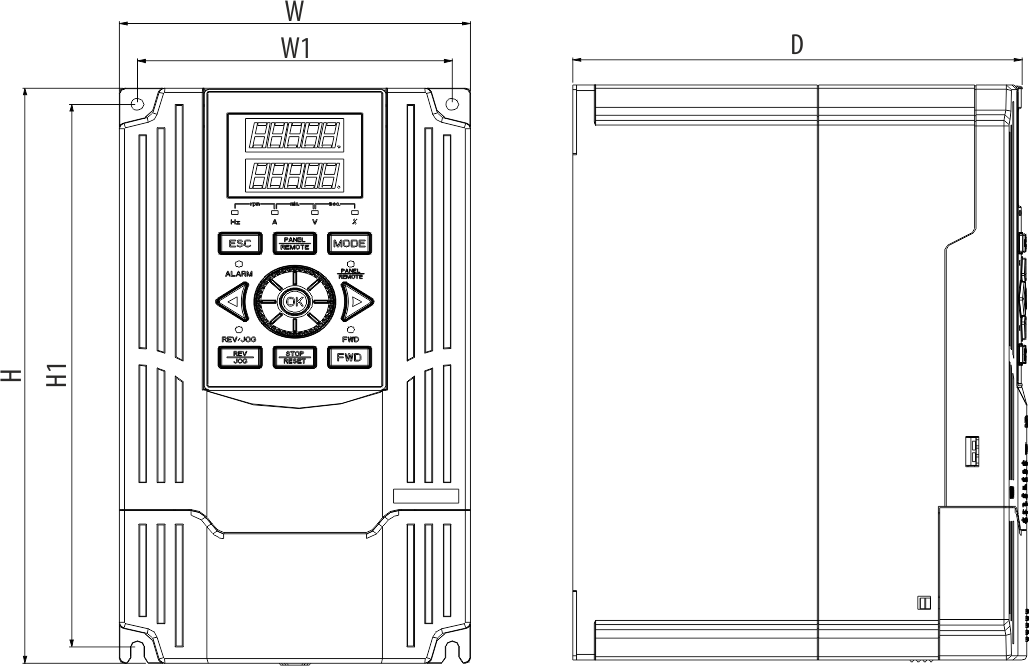

Общие технические характеристики

Основные технические характеристики преобразователей частоты серии AFD-E

Краткие характеристики входов/выходов Параметр Описание Для AFD-E030.43B / AFD-E022.21B и ниже Для AFD-E040.43B и выше Дискретные входы 5 дискретных входов (DI1…DI5): Программируемые (до 98 функций); Тип входного сигнала: «Сухой контакт», датчики NPN типа; 6 дискретных входов (DI1…DI6): Программируемые (до 98 функций); Тип входного сигнала: «Сухой контакт», датчики NPN типа; Дискретные выходы 1 релейный выход (RO1): Программируемый (до 62 функций); 2 А / 250 VAC; 1 транзисторный выход (DO1): Программируемый (до 62 функций); 50 мА / 24 VDC; 1 релейный выход (RO1): Программируемый (до 62 функций); 2 А / 250 VAC; 2 транзисторный выход (DO1…DO2): Программируемые (до 62 функций); 50 мА / 24 VDC; Аналоговые входы 1 аналоговый вход 0…10 В (AI1); 1 аналоговый вход 0/4…20 мА (AI2); 1 аналоговый вход 0…10 В (AI1); 1 аналоговый вход 0/4…20 мА (AI2); Аналоговые выходы 1 аналоговый выход (AO1): Программируемый (до 45 функций) 0…10, 0/4…20 мА; 2 аналоговых выход (AO1…AO2): Программируемые (до 45 функций) 0…10, 0/4…20 мА; Модель Описание и совместимость с ПЧ Фото Модификации AFD-E040.43B и ниже Модификации AFD-E055.43B и выше AFD-XPLT.A102 (устанавливается вместо основной платы) 4 дискретных входа (DI1…DI4); 1 высокоскоростной транзисторный выход (DO3); 2 аналоговых входа (AI1, AI2); 1 релейный выход RO1 NO+NC (TC, TB, TA); 1 аналоговый выход (AO1); Интерфейс RS485 (RS+, RS-); Источник питания 10 VDC (10V, GND); Источник питания 24 VDC (24V, CM); Не совместимы AFD-XPLT.A103 (устанавливается вместо основной платы) 4 дискретных входа (DI1…DI4); 1 дискретный высокоскоростной вход (DI9); 2 аналоговых входа (AI1, AI2); 1 релейный выход RO1 NO+NC (TC, TB, TA); PG интерфейс (входы энкодера PGA, PGB, PGZ); Источник питания 12 VDC (12V, CM); Не совместимы AFD-XPLT.D104 (устанавливается дополнительно к основной плате в порт «Card 2») Не совместимы 2 дискретных входа (DI7…DI8); 1 дискретный высокоскоростной вход (DI9); 1 аналоговый вход (AI3); 1 высокоскоростной транзисторный выход (DO3); 1 релейный выход RO2 NO+NC (TC1, TB1, TA1); Интерфейс RS485 (RS+, RS-); Источник питания ±10 VDC (-10V, +10V, GND); AFD-XPLT.C000 (устанавливается дополнительно к основной плате в порт «Card 1») Не совместимы PG интерфейс (входы энкодера A+, A-, B+, B-, Z+, Z-); Источник питания 12 VDC (+12V, GD); Параметры управления Параметр Описание Режим управления VC-режим (векторное управление по замкнутому контуру) SVC-режим (векторное управление по разомкнутому контуру) U/f-режим (вольт-частотный (скалярный) режим управления) Стартовый момент 200 % при нулевой скорости 180 % при нулевой скорости 180 % при нулевой скорости Глубина регулирования 1:1000 1:200 1:100 Точность при Контроле скорости ± 0,02 % ± 0,2 % ± 0,5 % Точность при контроле момента ± 5 % ± 5 % – Дискретность здания частоты Низкочастотный режим: 0,01 Гц; Высокочастотный режим: 0,1; Точность задания частоты Низкочастотный режим: при цифровом задании - 0,01 Гц; при аналоговом задании – макс. частота × 0,1 %; Высокочастотный режим: при цифровом задании - 0,1 Гц; при аналоговом задании – макс. частота × 0,1 %; Перегрузочная способность 110 % - длительное время; 150 % - в течение 60 сек.; 180 % - в течение 2,5 сек. Время Разгона / торможения 0,01…600 сек. или 0,01…600 мин. Торможение магнитным потоком Повышение эффективности торможения за счет увеличения магнитного потока электродвигателя в диапазоне 30…120 Удержание постоянным током Обеспечивает эффективную остановку и удержание вала электродвигателя за счет подачи постоянного напряжения на его обмотки Тормозной момент До 20 % без использования внешнего тормозного резистора; 50…100 % при использовании внешнего тормозного резистора; Усиление момента Усиление крутящего момента за счет подачи добавочного напряжения на обмотки электродвигателя на низких оборотах Стартовая частота Определяет выходную частоту, с которой ПЧ начинает разгон электродвигателя после команды «RUN». Стартовая частота эффективна для систем с высоким моментом инерции Типовые функции Параметр Описание Предустановленные мульти-скорости До 15-ти предустановленных мульти-скоростей Встроенный ПЛК Позволяет организовать программы автоматического управления электродвигателем, с использованием 15-ти предустановленных мульти-скоростей или 7-и предустановленных мульти-скоростей ПИД-регулятора Встроенный ПИД-регулятор Используется для автоматического поддержания скорости или момента. Может использоваться как независимый ПИД-регулятор для внешнего оборудования. Коммуникационный Интерфейс RS-485 (опция) Доступен при установке соответствующей карты расширения (см. таблицу «краткие характеристики входов / выходов») Функции повышения стабильности работы Перезапуск после потери питания, перезапуск после аварии, автоматическая настройка параметров электродвигателя, блокировка команды «RUN», блокировка работы ПЧ, задержка запуска, компенсация повышенного / пониженного напряжения, компенсация повышенного тока нагрузки, настраиваемая U/f кривая, коррекция кривой аналоговых входов Специальные и защитные функции Параметр Описание Виртуальные дискретные входы / выходы 8 виртуальных дискретных входов и выходов. Обладают таким же функционалом, как и физические дискретные входы, позволяют организовывать схемы управления без физического подключения сигнальных кабелей Виртуальные аналоговые входы 2 виртуальных аналоговых входа идентичны физическим аналоговым входам AI1 и AI2, но не выдают никаких физических сигналов. Использование виртуальных входов SAI1 и SAI2 позволяет не только упростить монтаж кабелей цепей управления, но и избежать возможных помех. Настройка приоритета Настройка приоритета между источниками задания частоты Встроенный таймер 3 встроенных таймера Счетчик импульсов 2 встроенных счетчика импульсов Макро параметры Макропараметры позволяют перенастраивать ПЧ по типовые задачи при помощи изменения всего одного параметра Копирование параметров Возможность копирования, переноса и хранения параметров в панели управления Режимы отображения параметров 4 режима отображения параметров ПЧ: Отображение параметров, активных в текущей конфигурации ПЧ; Отображение параметров, значение которых отличается от заводского; Отображение измененных и сохраненных параметров после последнего включения питания; Отображение измененных и несохраненных параметров после последнего включения питания; Обнаружение неисправности в компонентах ПЧ Неверное измерение тока, ошибки EEPROM, ошибки платы управления Защита со стороны Источника питания Защита от пониженного напряжения, защита от перекоса фаз Защиты во время работы Защита от перегрузки по току, защита от перегрузки по напряжению. Защита ПЧ от перегрева, защита ПЧ от перегрузки, защита электродвигателя о перегрузки, защита от пропадания фазы, защита от перекоса фаз, защита при отключении электродвигателя, защита при неверной автонастройке параметров электродвигателя Условия эксплуатации Параметр Описание Место установки Сухие отапливаемые помещения, исключающие попадания прямых солнечных лучей, без соляного и масляного тумана, токопроводящей пыли, защищающие ПЧ от атмосферных осадков Температура эксплуатации -10…+40 °C Влажность ≤ 90 %, без образования конденсата Степень защиты IP20 Общая схема подключения преобразователей частоты серии AFD-E Габаритные, установочные размеры и вес преобразователей частоты серии AFD-E Габарит 1, 2 Габарит 3, 4, 5, 6, 7 Габарит 8, 9, 10, 11, 12 Корпус 4 типа, габарит 13 Габаритные и установочные размеры панелей управления Панель управления AFD-XPNL.11 Используется с ПЧ AFD-E030.43B / AFD-E022.21B и ниже Панель управления AFD-XPNL.22 Используется с ПЧ AFD-E040.43B и выше * – толщина монтажной панели ≤ 1,5 мм. Габаритные размеры и вес преобразователей частоты AFD-E Модификация Габарит корпуса H W D H1 W1 Крепёжный винт Вес ПЧ AFD-E011.43B Габарит 1 162 97 130 152 87 M4 1,4 AFD-E015.43B AFD-E022.43B Габарит 2 200 105 146 190 95 2,1 AFD-E030.43B AFD-E040.43B AFD-E055.43B Габарит 3 248 135 175 234 121 4,2 AFD-E075.43B Габарит 4 275 160 179 261 146 М5 4,9 AFD-E090.43B Габарит 5 305 180 179 290 169* (!) 5,5 AFD-E110.43B AFD-E150.43B Габарит 6 405 210 202 387 160 М6 8,2 AFD-E185.43B 8,5 AFD-E220.43B Габарит 7 445 250 216 442 160 М8 11,2 AFD-E300.43 11,9 AFD-E370.43 Габарит 8 567 300 250 540 261 24,5 AFD-E450.43 AFD-E550.43 28 AFD-E750.43 Габарит 9 614 381 298 588 344 42,5 AFD-E900.43 Габарит 10 740 510 270 710 380 66,5 AFD-E1100.43 67 AFD-E1320.43 68,5 AFD-E1600.43 Габарит 11 793 580 300 760 400 М10 84 AFD-E1850.43 AFD-E2000.43 Габарит 12 1000 700 340 960 550 129 AFD-E2200.43 AFD-E2500.43 Габарит 13 1130 730 355 1103 580 174 AFD-E2800.43 AFD-E3150.43 * Внимание преобразователи частоты AFD-E090.43B, AFD-E110.43B между нижними пазами имеют межцентровое расстояние 166 мм! Совместимость панелей управления и преобразователей частоты AFD-E Модификация ПЧ Совместимость с панелями управления AFD-XPNL.11 AFD-XPNL.12 AFD-XPNL.21 AFD-XPNL.22 AFD-E040.43B и ниже В базовой комплектации Совместимы Не совместимы Не совместимы AFD-E055.43B и выше Не совместимы Не совместимы Совместимы В базовой комплектации Размеры панелей управления для преобразователей частоты AFD-E Модификации AFD-E040.43B и ниже AFD-XPNL.11 AFD-XPNL.12 Модификации AFD-E055.43B и выше AFD-XPNL.21 AFD-XPNL.22 Вырез под установку панелей управления AFD-XPNL AFD-XPNL.1x AFD-XPNL.2x Структура условного обозначения и комплект поставки преобразователей частоты AFD-E Пример обозначения: Пример обозначения: AFD-E150.43B – универсальный преобразователь частоты, номинальная мощность подключаемого двигателя 15,0 кВт, напряжение питания 380 VAC, встроенный тормозной прерыватель. Комплект поставки преобразователей частоты KIPPRIBOR AFD-E: Преобразователь частоты – 1 шт, Съемная панель управления – 1 шт, Руководство по эксплуатации - 1 шт, Руководство по быстрому запуску – 1 шт, Паспорт и гарантийный талон – 1 шт.
