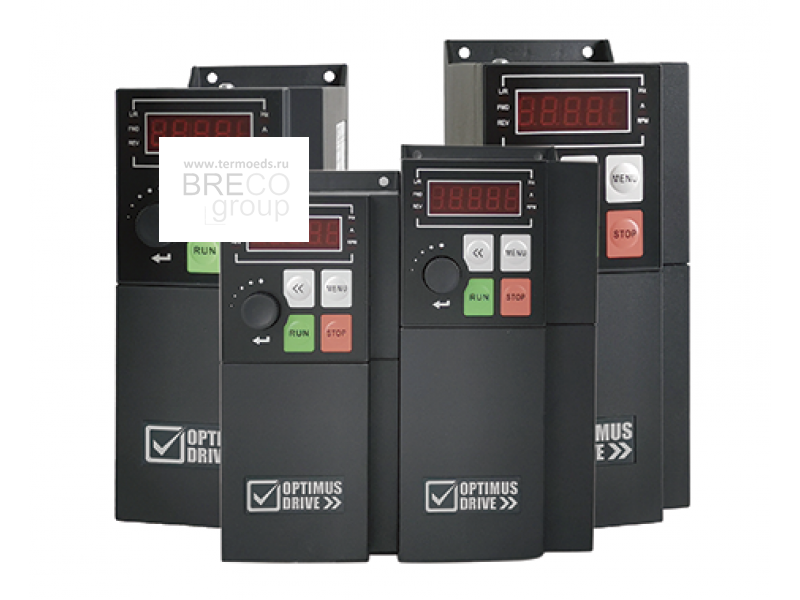

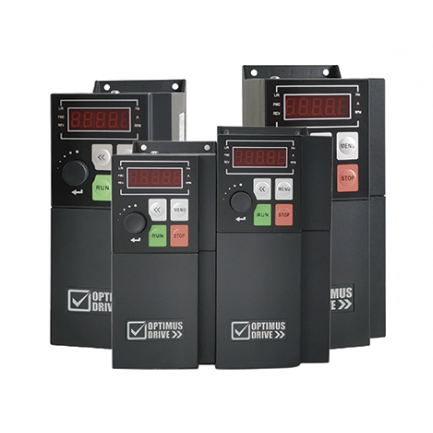

AD80 Универсальный компактный преобразователь частоты

Optimus Drive в Перми

Серия AD80 - это преобразователи частоты с расширенным набором функций для применения в различных механизмах.

Оставить заявку

Описание

Основные функции и характеристики

  • Регулирование скорости асинхронных двигателей
  • Поддержание регулируемого параметра (давления, температуры)
  • Торможение постоянным током
  • Векторный и скалярный режимы работы
  • Защита двигателя
  • Встроенный тормозной модуль
  • Съемный пульт с возможностью выноса
  • Потенциометр задания на пульте
  • Встроенный фильтр ЭМС стандарта С3



Дополнительные функции

  • Автонастройка на двигатель
  • Автопуск при подаче питания и перебоях в сети
  • Останов насоса при отсутствии расхода (спящий режим)
  • Энергосберегающий режим
  • Встроенный ПЛК (работа в цикле по фиксированным скоростям)
  • Встроенный порт Modbus
  • Защитное покрытие плат 3C3
  • 3 года гарантии

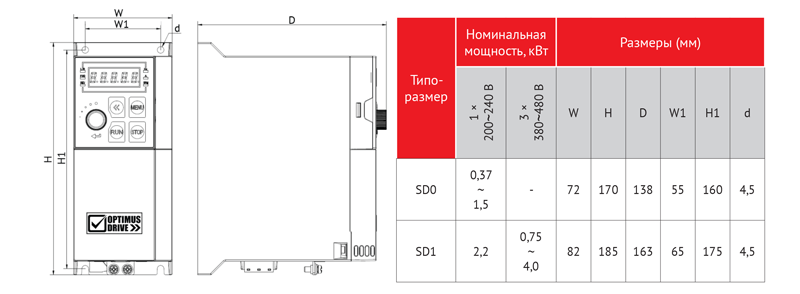

Размер

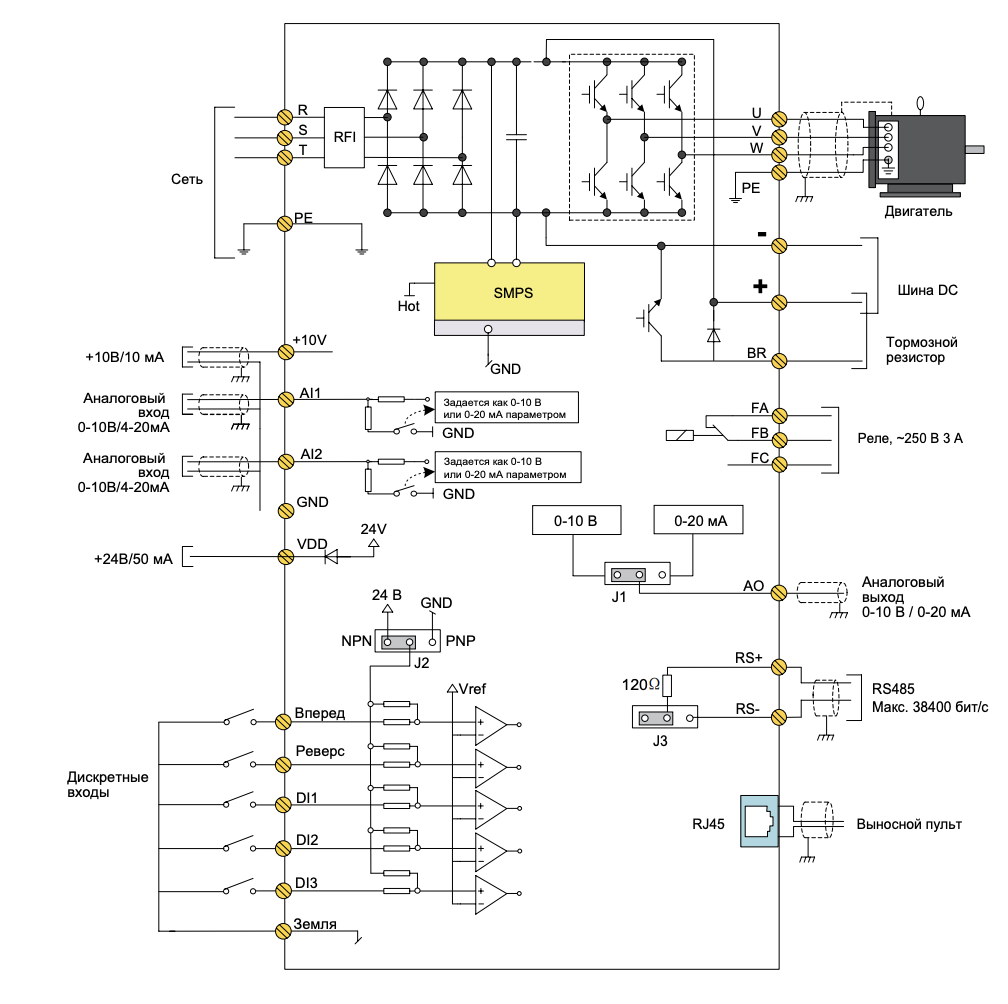

Схема подключения

Модельный ряд AD8

Напряжение питания (В)МодельНом. мощность (кВт)Входной ток (A)Выходной ток (A)Автомат / контакторТипо- размерРазмеры (мм) Ш*В*ГВес (кг)
1×220~240AD80-2SD370,376,22,210/10SD072* 170* 1380,8
AD80-2SD750,759,04,225/160,9
AD80-2S1D51,5156,832/25
AD80-2S2D22,222,59,240/32SD182* 185* 1631,47
3×380~440AD80-4TD750,753,62,210/101,27
AD80-4T1D51,55,93,710/10
AD80-4T2D22,28,35,116/10
AD80-4T4D04,014,69,225/251,37
AD80-4T5D55,519,212,032/251,94
AD80-4T7D57,524,715,540/32

Технические характеристики

ПараметрыЗначение
Входные характеристикиНапряжение1 фаза 200~240 В -15%~+10% 3 фазы 380~480 В -15%~+10%
Частота50/60 Гц±5%
Дисбаланс3%
Выходные характеристикиНапряжение3 фазы, 0~100% входного напряжения
Частота0~400 Гц
Характеристики управленияМетод управленияV/F, Векторный
ДвигательАсинхронный
Пусковой момент0,5 Гц 150%
Перегрузочная способность150% 60 сек, 180% 3 сек
Частота ШИМ2~10 кГц
Разрешение по скоростиДискретное: 0,1 Гц; Аналоговое: 0,5% от максимального значения
Погрешность по скорости в открытом контуре скорости±0,5% от номинальной скорости
Источник командПульт управления, дискретные входы, последовательная связь
Источник заданияПульт управления, аналоговые входы, фиксированные задания, последовательная связь
Задание разгона / замедления4 набора задания разгона / замедления, диапазон: 0,05-6000,00 сек
Основные функцииРазомкнутый контур скорости, автонастройка на двигатель, компенсация нагрузки, автокорректировка напряжения на шине постоянного тока, торможение постоянным/переменным током, ограничение скорости, ограничение тока/момента, подхват вращающейся нагрузки, функция dEb и т.д.
Функции управленияМногоступенчатое управление скоростью с помощью клемм управления или функции ПЛК, S-образные кривые разгона/замедления, управление механическим тормозом, счетчик, ПИД-регулятор, толчковый режим (JOG) и т. д.
Функции защитыКороткое замыкание, неисправность заземления, потеря фазы, пониженное напряжение, перенапряжение, перегрузка по току, перегрузка, перегрев, тепловая защита двигателя, потеря фазы двигателя, обрыв кабелей управления и др.

Тормозные резисторы

СерияСовместимостьХарактеристикиВид
RXLG

● Силовые модули: AD800B-...-PU0B AD800-…-PU01 AD800-…-PU00

● ПЧ: AD80-... AD800B-...-PU0BCU0B AD800-…-PU00CU00 AD800-…-PU00CU0H

● Диапазон мощностей: от 60 Вт до 3 кВт

● Диапазон сопротивлений: от 2 до 800 Ом

● Алюминиевый корпус

RXHG

● Диапазон мощностей: от 50 Вт до 4 кВт

● Диапазон сопротивлений: от 2 до 800 Ом

● Керамический корпус

НаименованиеАртикул
RXHG1.5KW35RJ Тормозной резистор 1,5кВт 35 ОмRXHG1.5KW35RJ
RXHG1.5KW75RJ Тормозной резистор 1,5кВт 75 ОмRXHG1.5KW75RJ
RXHG1KW75RJ Тормозной резистор 1кВт 75 ОмRXHG1KW75RJ
RXHG2.5KW25RJ Тормозной резистор 2,5кВт 25 ОмRXHG2.5KW25RJ
RXHG3.0KW40RJ Тормозной резистор 3,0кВт 40 ОмRXHG3.0KW40RJ
RXHG3.0KW50RJ Тормозной резистор 3,0кВт 50 ОмRXHG3.0KW50RJ

Сетевые дроссели

СерияОписаниеВид
YBACLСетевой дроссель необходим, если мощность источника питания преобразователя более 500кВА и превышает по мощности в 6 и более раз мощность ПЧ, или длина кабеля между источником питания и преобразователем частоты менее 10 м.

НаименованиеАртикул
YBACL-110A-EISA-0.127mH сетевой дроссельYBACL-110A-EISA-0.127mH
YBACL-150A-EISA-0.0934mH сетевой дроссельYBACL-150A-EISA-0.0934mH
YBACL-15A-EISA-0.93mH сетевой дроссельYBACL-15A-EISA-0.93mH
YBACL-200A-EISA-0.07mH сетевой дроссельYBACL-200A-EISA-0.07mH
YBACL-20A-EISA-0.7mH сетевой дроссельYBACL-20A-EISA-0.7mH
YBACL-250A-EISA-0.056mH сетевой дроссельYBACL-250A-EISA-0.056mH
YBACL-300A-EISA-0.0467mH сетевой дроссельYBACL-300A-EISA-0.0467mH
YBACL-30A-EISA-0.465mH сетевой дроссельYBACL-30A-EISA-0.465mH
YBACL-350A-EISA-0.04mH сетевой дроссельYBACL-350A-EISA-0.04mH
YBACL-35A-EISA-0.4mH сетевой дроссельYBACL-35A-EISA-0.4mH
YBACL-3A-EISA-4.67mH сетевой дроссельYBACL-3A-EISA-4.67mH
YBACL-400A-EISA-0.035mH сетевой дроссельYBACL-400A-EISA-0.035mH
YBACL-40A-EISA-0.35mH сетевой дроссельYBACL-40A-EISA-0.35mH
YBACL-4A-EISA-3.5mH сетевой дроссельYBACL-4A-EISA-3.5mH
YBACL-500A-EISA-0.028mH сетевой дроссельYBACL-500A-EISA-0.028mH
YBACL-50A-EISA-0.28mH сетевой дроссельYBACL-50A-EISA-0.28mH
YBACL-560A-EISA-0.025mH сетевой дроссельYBACL-560A-EISA-0.025mH
YBACL-5A-EISA-2.8mH сетевой дроссельYBACL-5A-EISA-2.8mH
YBACL-600A-EISA-0.023mH сетевой дроссельYBACL-600A-EISA-0.023mH
YBACL-60A-EISA-0.234mH сетевой дроссельYBACL-60A-EISA-0.234mH
YBACL-630A-EISA-0.0222mH сетевой дроссельYBACL-630A-EISA-0.0222mH
YBACL-750A-EISA-0.019mH сетевой дроссельYBACL-750A-EISA-0.019mH
YBACL-800A-EISA-0.0175mH сетевой дроссельYBACL-800A-EISA-0.0175mH
YBACL-80A-EISA-0.175mH сетевой дроссельYBACL-80A-EISA-0.175mH
YBACL-8A-EISA-1.75mH сетевой дроссельYBACL-8A-EISA-1.75mH
YBACL-90A-EISA-0.157mH сетевой дроссельYBACL-90A-EISA-0.157mH

Моторные дроссели

СерияОписаниеВид
YBOCL

Трехфазные моторные дроссели устанавливаются на выходе ПЧ и обеспечивают:

• подавление высокочастотных гармоник в токе двигателя, которые вызывают дополнительный нагрев двигателя;

• ограничение амплитуды тока короткого замыкания;

• ограничение скорости нарастания аварийных токов короткого замыкания и задержка момента достижения максимума тока короткого замыкания;

• компенсацию емкостных токов утечки длинных моторных кабелей и снижение выбросов напряжения на обмотках двигателя

НаименованиеАртикул
YBOCL-110A-EISA-0.0635mH моторный дроссельYBOCL-110A-EISA-0.0635mH
YBOCL-150A-EISA-0.0467mH моторный дроссельYBOCL-150A-EISA-0.0467mH
YBOCL-15A-EISA-0.467mH моторный дроссельYBOCL-15A-EISA-0.467mH
YBOCL-200A-EISA-0.035mH моторный дроссельYBOCL-200A-EISA-0.035mH
YBOCL-20A-EISA-0.352mH моторный дроссельYBOCL-20A-EISA-0.352mH
YBOCL-250A-EISA-0.028mH моторный дроссельYBOCL-250A-EISA-0.028mH
YBOCL-300A-EISA-0.0234mH моторный дроссельYBOCL-300A-EISA-0.0234mH
YBOCL-30A-EISA-0.234mH моторный дроссельYBOCL-30A-EISA-0.234mH
YBOCL-350A-EISA-0.02mH моторный дроссельYBOCL-350A-EISA-0.02mH
YBOCL-35A-EISA-0.2mH моторный дроссельYBOCL-35A-EISA-0.2mH
YBOCL-3A-EISA-2.335mH моторный дроссельYBOCL-3A-EISA-2.335mH
YBOCL-400A-EISA-0.0175mH моторный дроссельYBOCL-400A-EISA-0.0175mH
YBOCL-40A-EISA-0.175mH моторный дроссельYBOCL-40A-EISA-0.175mH
YBOCL-4A-EISA-1.75mH моторный дроссельYBOCL-4A-EISA-1.75mH
YBOCL-500A-EISA-0.014mH моторный дроссельYBOCL-500A-EISA-0.014mH
YBOCL-50A-EISA-0.14mH моторный дроссельYBOCL-50A-EISA-0.14mH
YBOCL-560A-EISA-0.0125mH моторный дроссельYBOCL-560A-EISA-0.0125mH
YBOCL-5A-EISA-1.4mH моторный дроссельYBOCL-5A-EISA-1.4mH
YBOCL-600A-EISA-0.01153mH моторный дроссельYBOCL-600A-EISA-0.01153mH
YBOCL-60A-EISA-0.117mH моторный дроссельYBOCL-60A-EISA-0.117mH
YBOCL-630A-EISA-0.0111mH моторный дроссельYBOCL-630A-EISA-0.0111mH
YBOCL-750A-EISA-0.0095mH моторный дроссельYBOCL-750A-EISA-0.0095mH
YBOCL-800A-EISA-0.0088mH моторный дроссельYBOCL-800A-EISA-0.0088mH
YBOCL-80A-EISA-0.088mH моторный дроссельYBOCL-80A-EISA-0.088mH
YBOCL-8A-EISA-0.875mH моторный дроссельYBOCL-8A-EISA-0.875mH
YBOCL-90A-EISA-0.078mH моторный дроссельYBOCL-90A-EISA-0.078mH
