2866446 MINI-PS-100-240AC/24DC/1.3

Источник питания MINI POWER с регулированием в первичной цепи, для установки на несущую рейку, вход: 1-фазный, выход: 24 В DC / 1,3 А

Оставить заявку

Описание

Источники питания MINI POWER для КИПиА
Для контрольно-измерительных приборов и систем управления (MSR) модульный электронный корпус (ME) стал нормой. Здесь используется блок питания MINI POWER. Устройства универсальны благодаря поддержке специальных напряжений и наличию специальных исполнений.

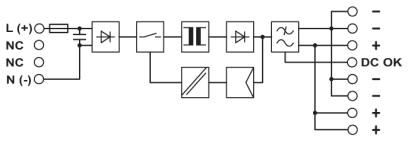

Чертежи

Размеры

Ширина	22,5 мм
Высота	99 мм
Глубина	107 мм
Монтажное расстояние справа/слева	0 мм / 0 мм
Монтажное расстояние сверху/снизу	50 мм / 50 мм

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)	≤ 95 % (При 25 °C, без выпадения конденсата)
Климатический класс	3K3 (согласно EN 60721)
Степень загрязнения	2

Входные данные

Диапазон номинальных напряжений на входе	100 В AC ... 240 В AC
Диапазон входных напряжений	85 В AC ... 264 В AC
	90 В DC ... 350 В DC
Диапазон частот AC	45 Гц ... 65 Гц
Диапазон частот DC	0 Гц
Потребляемый ток	0,55 A (100 В AC)
	0,23 A (240 В AC)
Номинальная потребляемая мощность	62 ВА
Импульс пускового тока	< 15 A (< 0,6 A²с)
Время автономной работы	> 20 мс (120 В AC)
	> 110 мс (230 В AC)
Входной предохранитель	1,25 A (инертного типа, внутренний)
Выбор подходящего предохранителя для защиты на входе	6 A ... 16 A (Характеристика B, C, D, K)
Наименование защиты	Защита от перенапряжений при переходных процессах
Защитная цепь / модуль	Варистор

Выходные данные

Номинальное напряжение	24 В DC ±1 %
Диапазон настройки выходного напряжения (U_Set)	22,5 В DC ... 28,5 В DC (> 24 В DC, ограничение по постоянной мощности)
Номинальный ток на выходе (I_N)	1,3 A (-25 °C ... 60 °C)
POWER BOOST (I_Boost)	1,6 A (-25 °C ... 40 °C в непрерывном режиме)
Изменение хар-к	60 °C ... 70 °C (2,5 % / K)
Возможность параллельного подключения	да, резервирование и повышение мощности
Возможность последовательного подключения	да
Устойчивость к обратной связи	35 В DC
Защита от перенапряжения на выходе (OVP)	< 35 В DC
Задержка пуска при емкостной нагрузке	неограниченно
Нагрузка, емкостная, максимальная	неограниченно
активное ограничение тока	ок. 5 A (при коротком замыкании)
Рассогласование	< 1 % (статическое изменение нагрузки 10 % ... 90 %)
	< 3 % (динамическое изменение нагрузки 10 % ... 90 %)
	< 0,1 % (отклонение входного напряжения ±10 %)
Остаточная пульсация	< 20 мB_(ДА) (20 МГц)
Выходная мощность	31,2 Вт
Время включения, типовое	< 1 c
Коммутационные пики, номинальная нагрузка	< 50 мB_(ДА) (20 МГц)
Рассеиваемая мощность, без нагрузки, макс.	1,4 Вт
Рассеиваемая мощность, номинальная нагрузка, макс.	4,5 Вт

Общие сведения

Вес нетто	0,2 кг
Индикация рабочего напряжения	LED зел.
КПД	> 85 % (при 230 В AC и номинальных значениях)
MTBF (IEC 61709, SN 29500)	> 1104000 ч (40 °C)
Напряжения изоляции на входе / выходе	4 кВ (Типовое исп.)
	3 кВ (Выборочное исп.)
Степень защиты	IP20
	II (в закрытом шкафу управления)
Монтажное положение	горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу	присоединяемый: горизонтально 0 мм, вертикально 50 мм

Характеристики клемм, вход

Тип подключения	вставные винтовые клеммы
Сечение жесткого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	2,5 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника макс.	2,5 мм²
Сечение проводника AWG, мин.	24
Сечение проводника AWG, макс.	12
Длина снятия изоляции	7 мм
Резьба винтов	M3

Характеристики клемм, выход

Тип подключения	вставные винтовые клеммы
Сечение жесткого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	2,5 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника макс.	2,5 мм²
Сечение проводника AWG, мин.	24
Сечение проводника AWG, макс.	12
Длина снятия изоляции	7 мм
Резьба винтов	M3

Параметры подключения сигнализации

Сечение жесткого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	2,5 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника макс.	2,5 мм²
Сечение проводника AWG, мин.	24
Сечение проводника AWG, макс.	12
Резьба винтов	M3

Стандарты

Требования по ЭМС к помехозащищенности	EN 61000-6-1
	EN 61000-6-2
Требования по ЭМС к степени эмиссии помех	EN 61000-6-3
	EN 61000-6-4
Стандарт - электробезопасность	EN 60950-1/VDE 0805 (БСНН)
Стандарт - оснащение силового оборудования электронными средствами	EN 50178/VDE 0160 (PELV)
Стандарт - безопасные малые напряжения	EN 60950-1 (SELV)
	EN 60204 (PELV)
Стандарт - безопасная изоляция	DIN VDE 0100-410
Стандарт - требования к сетям питания (ограничение гармонических искажений)	EN 61000-3-2
Применение в железнодорожной отрасли	EN 50121-4

Соответствие / сертификаты

Сертификация UL	UL/C-UL, зарегистрированный UL 508
	UL/C-UL одобренный UL 60950-1
	UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение)
	NEC, класс 2 согласно UL 1310

Данные по ЭМС

Электромагнитная совместимость	Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению	Соответствие Директиве по низкому напряжению 2014/35/ЕС
Разряд статического электричества	EN 61000-4-2
Электромагнитное высокочастотное поле	EN 61000-4-3
Быстрые переходные процессы (всплески)	EN 61000-4-4
Нагрузка при ударном напряжении (импульсное перенапряжение)	EN 61000-4-5
Влияние помех по цепи питания	EN 61000-4-6
Падение напряжения	EN 61000-4-11

Environmental Product Compliance

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP): 25 лет;
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

Классификация

eCl@ss

eCl@ss 10.0.1	27040701
eCl@ss 4.0	27040700
eCl@ss 4.1	27040700
eCl@ss 5.0	27049000
eCl@ss 5.1	27049000
eCl@ss 6.0	27049000
eCl@ss 7.0	27049002
eCl@ss 8.0	27049002
eCl@ss 9.0	27040701

ETIM

ETIM 2.0	EC001039
ETIM 3.0	EC001039
ETIM 4.0	EC000599
ETIM 5.0	EC002540
ETIM 6.0	EC002540
ETIM 7.0	EC002540

UNSPSC

UNSPSC 6.01	30211502
UNSPSC 7.0901	39121004
UNSPSC 11	39121004
UNSPSC 12.01	39121004
UNSPSC 13.2	39121004
UNSPSC 18.0	39121004
UNSPSC 19.0	39121004
UNSPSC 20.0	39121004
UNSPSC 21.0	39121004
