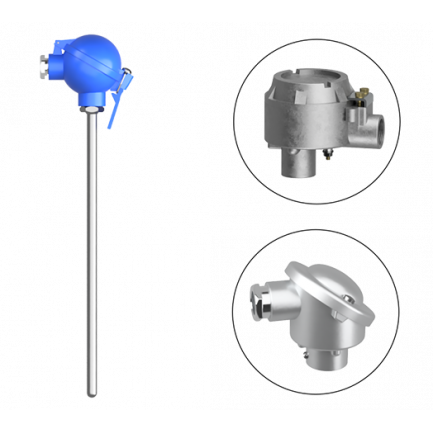

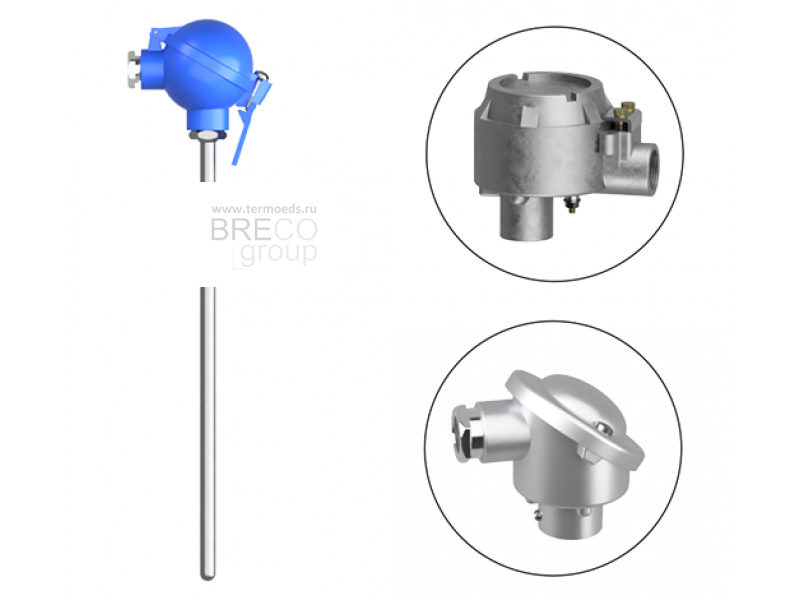

УТП/УТС-104 Датчики температуры с унифицированным сигналом

Оставить заявку

Описание


ТУ 4211-034-39375199-10

Назначение

Термопреобразователи с унифицированным выходным сигналом (ТПУ) предназначены для применения в системах измерения температуры в различных отраслях народного хозяйства. Применение ТПУ позволяет передавать измеренный сигнал на удалённые вторичные приборы по стандартным электропроводам и снизить влияние электромагнитных помех на погрешность измерения.

ТПУ взрывозащищённого исполнения предназначены для применения во взрывоопасных зонах, где возможно образование взрывоопасных смесей категории взрывоопасности ΙΙС и групп взрывоопасности Т1…Т6.

Варианты исполнений:

УТП, УТС – общепромышленного исполнения

УТП Ехi, УТС Ехi – взрывозащищенного исполнения с видом взрывозащиты  «искробезопасная электрическая цепь i»

УТП Ехd, УТС Ехd – взрывозащищенного исполнения с видом взрывозащиты «взрывонепроницаемая оболочка».

Устойчивость к внешним воздействиям

- виброустойчивость - группа N3 по ГОСТ Р 52931;

- устойчивость к воздействию  атмосферного давления – группа Р1 по ГОСТ Р 52931;

- степень защиты от проникновения внутрь воды и пыли - IР65 по ГОСТ Р 14254;

- климатическое исполнение УХЛ 2 по ГОСТ 15150

Технические характеристики

УТП 104УТС 104
Условное обозначение НСХK, L, N100М, 100П, Pt100
Диаметр защитной арматуры, d, мм6, 8, 106, 8, 10

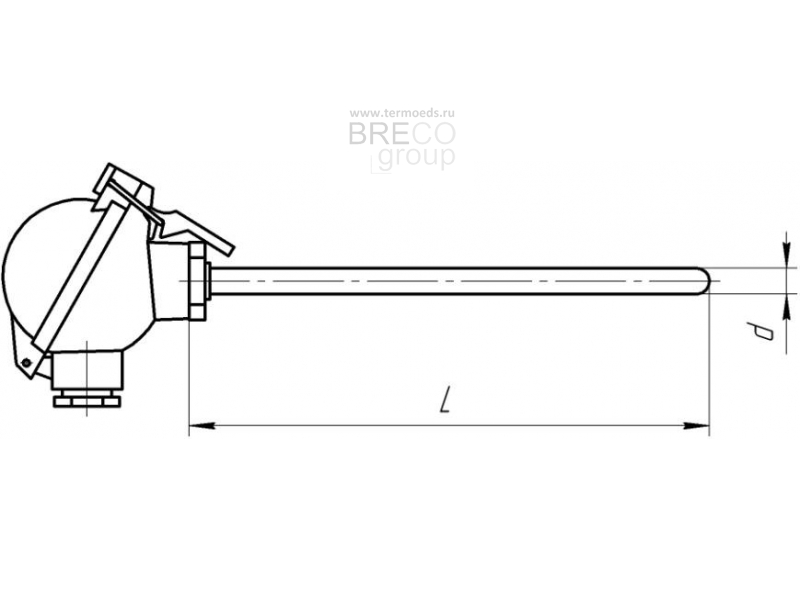

Рис. 3а. Общепромышленное исполнение УТП/УТС 104

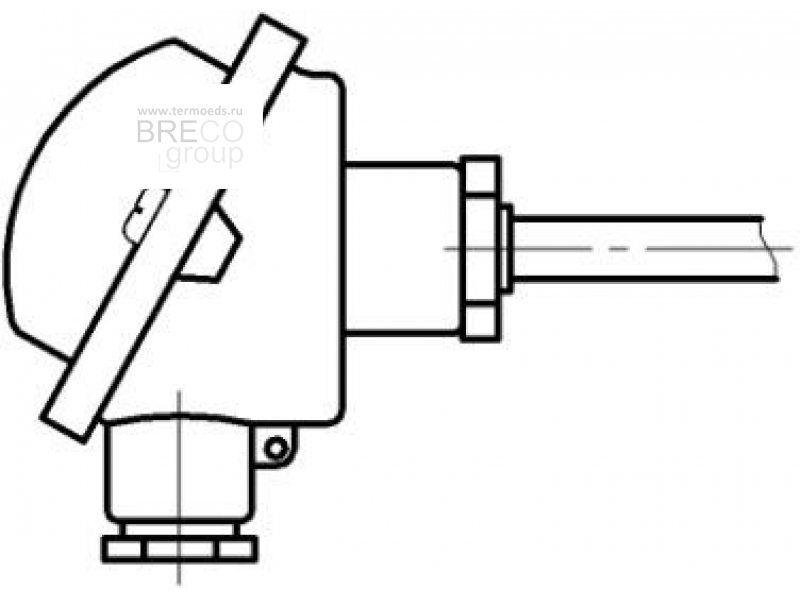

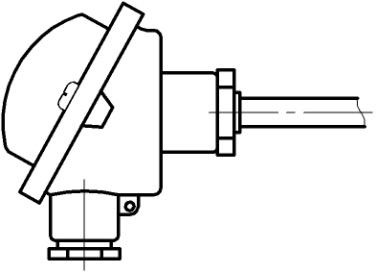

Рис. 3б. Взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь i» УТП 104Exi, УТС 104Exi

Рис. 3в. Взрывозащищенное исполнение с видом взрывозащиты «взрывонепроницаемая оболочка» УТП 104Exd, УТС 104Exd

Технические характеристики

УТП 104 (KF) УТС 104 (KF)
Условное обозначение НСХK, L, N100М, 100П, Pt100
Диаметр защитной арматуры, d, мм6, 86, 8
Монтажная длина, L, мм60, 80, 10060, 80, 100

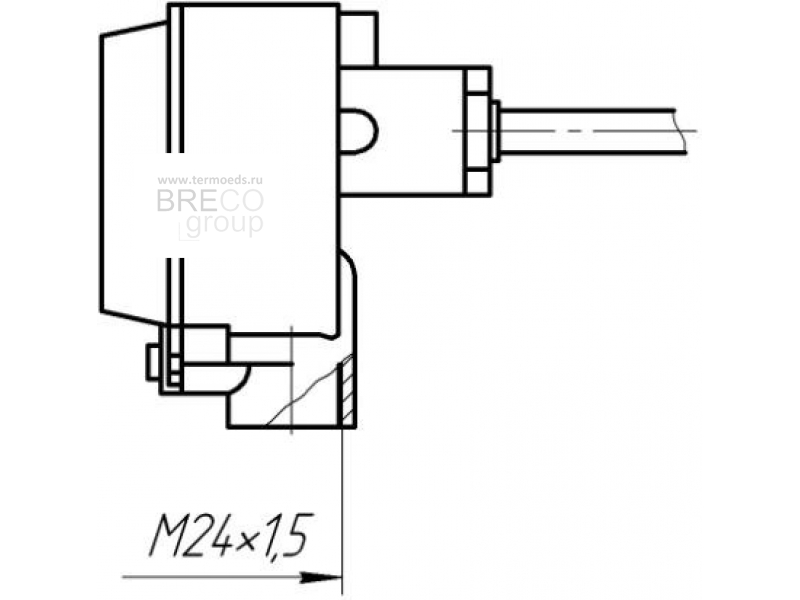

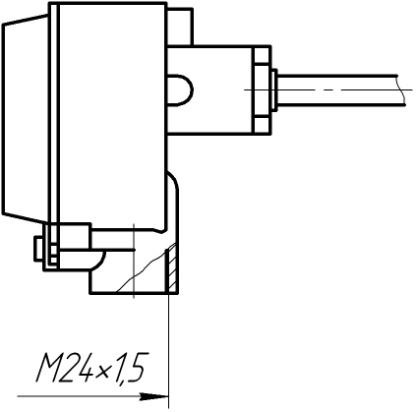

Рис.3г. Исполнение УТП, УТС 104 (KF) для измерения температуры в помещениях различного назначения.

Пример обозначения при заказе

УТС 108

Exd

400/120

М20×1,5/8

C10

100П

0/400

0,25

Бк10

1

2



3



4



5



6



7



8



9

  1. Тип и модификация термопреобразователя
  2. Вид взрывозащиты (при наличии)
  3. Монтажная длина, L / вспомогательная длина, l
  4. Размеры монтажной резьбы / диаметр защитной арматуры (D/ d)
  5. Материал защитной арматуры
  6. Условное обозначение НСХ
  7. Диапазон измерения температуры
  8. Класс точности
  9. При наличии: тип кабельного ввода / диаметр кабеля (Т – для трубного монтажа, Бк – для бронированного кабеля)
