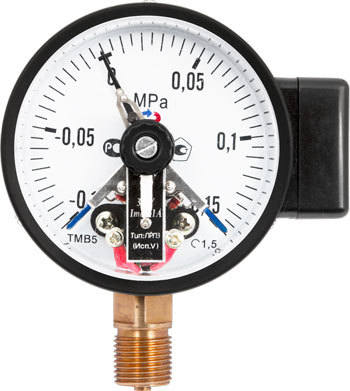

ТМ-510.05, 510.06, электроконтактный манометр d100мм

РОСМА в Перми
Уточняйте цену

Манометр с электроконтактной приставкой ТМ-510.05, ТМ-510.06 (электроконтактный манометр ЭКМ) предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.

Манометр с электроконтактной приставкой ТМ510.05, ТМ510.06, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления.

ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи.

В ЭКМ ТМ 510.05, ТМ 510.06 применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Дополнительными преимуществами приборов с магнитным поджатием контактов являются надежное электрическое соединение при динамических нагрузках и возможность использования такого типа контактов в приборах с гидрозаполнением. Основные технические характеристики ЭКМ приведены ниже:

Электрическая схема:
исполнение V (ЛРПЗ — левый размыкающий, правый замыкающий)
исполнение VI (ЛЗПР — левый замыкающий, правый размыкающий)
максимальное напряжение: -220 В, ~380 В
максимальный ток: 1, А
максимальная разрывная мощность контактов: 30 Вт, 50 В•А

Диаметр корпуса
100 мм

Класс точности
1,5

Диапазон показаний давлений
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа    ТМ

Рабочая температура
Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C

Тип контактов
с магнитным поджатием, серебряное покрытие

Максимальное напряжение
−220 В, ~380 В

Максимальный ток
1 А

Максимальная разрывная мощность контактов
30 Вт, 50 В•А

Минимальные электрические характеристики
Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем

Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний
±4

Корпус
IP40, сталь, цвет черный

Кольцо
Сталь, цвет черный

Штуцер
Медный сплав (100 МПа — сталь 30 с никелевым покрытием)

Чувствительный элемент
Медный сплав (100 МПа — сталь 38ХМ)

Трибко-секторный механизм
Медный сплав

Марка стали
Корпус, кольцо — сталь 10

Циферблат
Алюминий, шкала черная на белом фоне

Стекло
Органическое

Присоединение
Радиальное

Резьба присоединения
G½ или М20×1,5

Межповерочный интервал
2 года

Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88

Является аналогом ДМ2010
