Описание
ТУ 4211-022-39375199-02, ТУ 4211-030-39375199-07
ТХА-К/ТХК-К/ТЖК/ТНН.301, -301В, -301BР
Область применения
Бескорпусные термопреобразователи общего назначения.
Конструктивные особенности

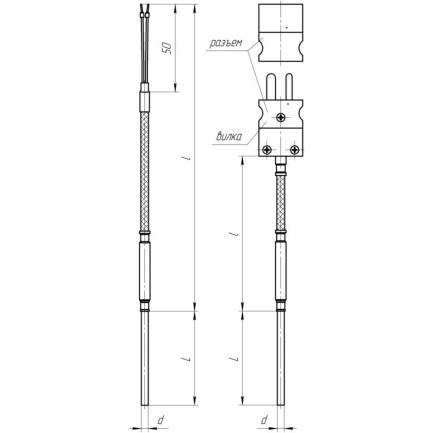

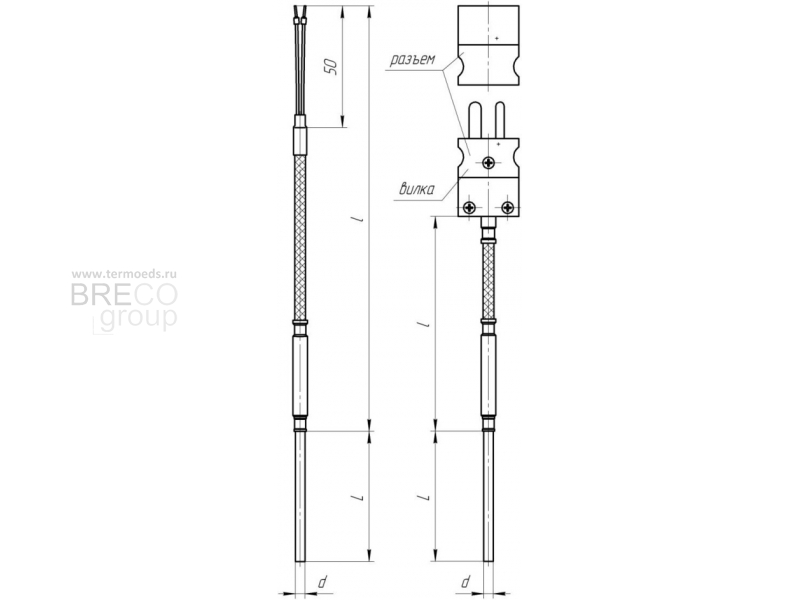

- ТХА-К/ТХК-К/ТЖК/ТНН.301: термопарный кабель соединен с компенсационным проводом с помощью переходной втулки;
- ТХА-К/ТХК-К/ТЖК/ТНН.311: то же, что и ТХА-К/ТХК-К/ТЖК/ТНН.301, но на конце компенсационного провода закреплена вилка;
- ТХА-К/ТХК-К/ТЖК/ТНН.321: то же, что и ТХА-К/ТХК-К/ТЖК/ТНН.301, но на конце компенсационного провода закреплен термопарный разъем
Широко применяются в факельных установках.
Диапазоны измерения
Тип термо-пары | Материал защитной оболочки | Диаметр оболочки, d, мм | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
К | С321, С10 | 1 | от -40 до 700 | – |
1,5; 2; 3; 4; 4,5; 5; 6 | от -40 до 800 | 600 | ||
С316 | 3; 4,5; 6 | от -40 до 900 | 700 | |
Т310, Т600, Т78 | 1,5; 2 | от -40 до 900 | 700 | |
3 | от -40 до 1000 | 800 | ||
4,5; 6 | от -40 до 1100 | 900 | ||
L | С10 | 1,5; 3; 4; 4,6; 5 | от -40 до 600 | 450 |
J | С321, С316 | 2 | от -40 до 450 | 350 |
3 | от -40 до 550 | 450 | ||
4,5 | от -40 до 650 | 550 | ||
6 | от -40 до 750 | 650 | ||
N | С321 | 1,5; 2; 3; 4,5; 6 | от -40 до 800 | 600 |
С316 | 1,5; 2; 3; 4,5; 6 | от -40 до 900 | 700 | |
Т310, Т600, Т78 | 1,5; 2 | от -40 до 900 | 800 | |
3 | от -40 до 1000 | 900 | ||
4,5; 6 | от -40 до 1100 | 1000 |
Технические характеристики
Модификация | Количество рабочих спаев | Наружный диаметр, d, мм | Показатель тепловой инерции, с, не более | Длина монтажной части, L, мм | |
с изол. спаем | с неизол. спаем | ||||
ТХА-К.301 (311, 321) ТХК-К.301 (311, 321) ТЖК.301 (311, 321) ТНН.301 (311, 321)
| 1 | 1 | 0,5 | 0,2 | 80, 100, 120, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000, 9000, 10000 и более (Длину компенсационного провода l при заказе выбирать из ряда 250, 500, 1000, 2000 мм) |
Пример обозначения при заказе | |||||||||||||
| ТХА-К.301 | – | 2 | – | 1 | – | 1 | – | С10 | – | 3 | – | 500/250 | С |
1 |
| 2 |
| 3 |
| 4 |
| 5 |
| 6 |
| 7 | 8 |
- Тип и модификация термопреобразователя
- Класс допуска, 1 или 2
- Изоляция рабочего спая: «1» - изолированный, «2» - неизолированный
- Количество рабочих спаев: 1 или 2
- Материал оболочки термопарного кабеля
- Наружный диаметр термопарного кабеля, d
- Монтажная длина, L / Длина компенс.провода, l
- Материал оболочки компенсационного провода: С – силикон, Ф – фторопласт, без литеры – в оплетке
Варианты изготовления термопреобразователей ТХА-К/ТХК-К/ТЖК/ТНН.301
По требованиям заказчика с учетом конструктивных особенностей оборудования термопреобразователи модификации ТХА-К/ТХК-К/ТЖК/ТНН.301 могут быть оснащены дополнительными конструктивными элементами.
Ниже приведены распространенные варианты модификаций с такими элементами.

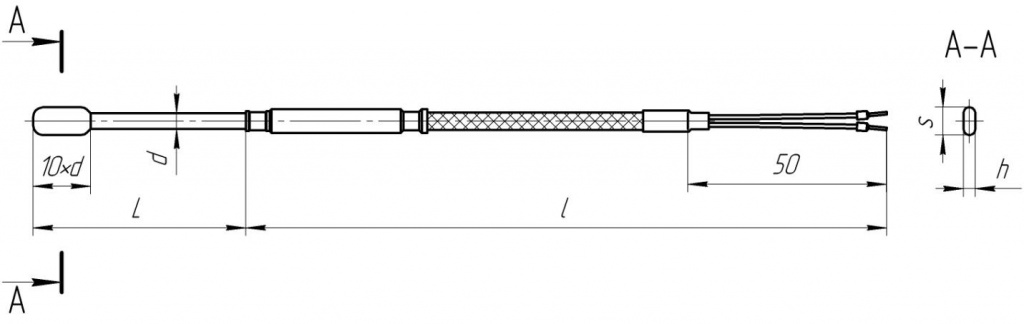

ТХА-К/ТХК-К/ТЖК/ТНН.3011. Термопреобразователь со сплющенной головной частью.

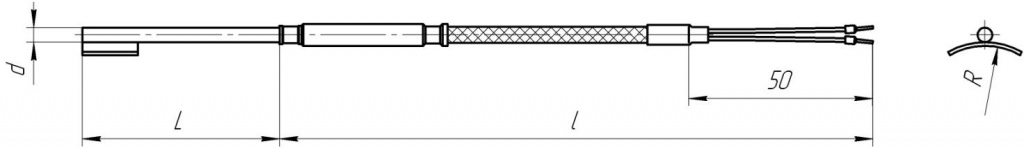

ТХА-К/ТХК-К/ТЖК/ТНН.3012. Термопреобразователь оснащен монтажным элементом в виде сектора для приварки на окружность радиусом R.

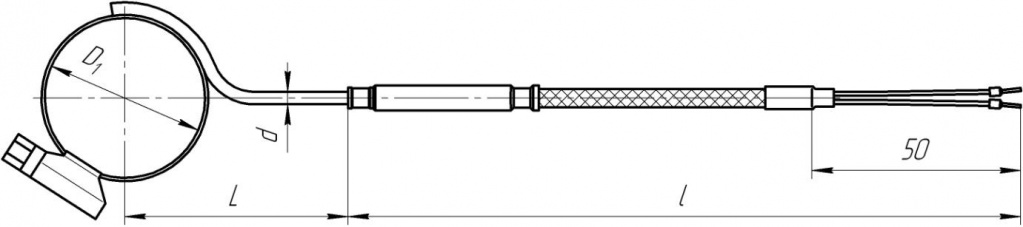

ТХА-К/ТХК-К/ТЖК/ТНН.3013. Термопарный кабель приварен к хомуту для охвата цилиндрической поверхности диаметром D1.

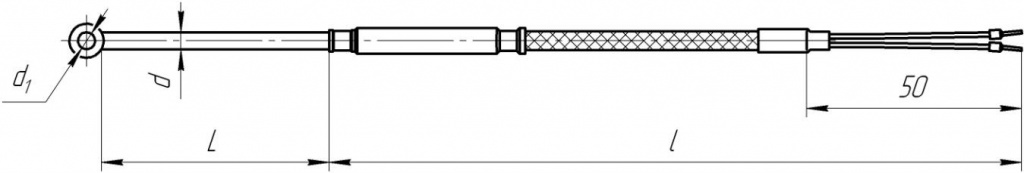

ТХА-К/ТХК-К/ТЖК/ТНН.3014. К термопарному кабелю термопреобразователя приварен монтажный элемент в виде цилиндра с внутренним диаметром d1.
| Внимание! При заказе термопреобразователей ТХА-К/ТХК-К/ТЖК/ТНН.301 со специфическими монтажными элементами необходимо согласовывать размеры данных элементов в подписываемом обеими сторонами техническом предложении. |
