Температурные контроллеры TK

Autonics в Перми

Температурные контроллеры с ПИД-регулированием высокой точности

Высокопроизводительные ПИД-регуляторы серии TK обеспечивают высокоскоростной цикл дискретизации 50мс с точностью ± 0.3%. Контроллеры обеспечивают высокоточный температурный контроль с такими функциями, как одновременное управление нагревом и охлаждением, а также опции автоматического / ручного управления. Универсальные контроллеры температуры доступны в различных размерах и в вариантах ввода / вывода для стабильного и точного регулирования температуры любого требуемого применения.

Уточняйте цену

Основные характеристики

  • Новая линейка Тип низкого напряжения переменного / постоянного тока (кроме моделей TK4N)
  • Высокая частота измерений (50мс) и точность индикации ±03%
  • Светодиодный индикатор высокой яркости с большими символами PV и SV
  • Возможность одновременного исполнения функций управления нагревом и охлаждением
  • Функция автоматического/ручного управления
  • Функция переключения между токовым выходом и выходом с твердотельным реле (ТТР)
  • Функции управления на базе выходного драйвера ТТР (функция SSRP): Ключевой режим управления (вкл/выкл), фазовое управление, циклическое управление
  • Доступны модели с коммуникационным выходом: RS485 (Modbus RTU)
  • Настройка параметров посредством ПК (интерфейс RS485)
    • - В комплект входит программный пакет DAQMaster (комплексное программное обеспечение для управления устройством)
    • - Коммуникационный преобразователь заказывается отдельно: SCM-US (преобразователь «USB – последовательный интерфейс»), SCM-38I (преобразователь «RS-232C - RS485»), SCM-US48I (преобразователь «USB - RS485»)
  • Удобная среда настройки параметров
    • - Маска параметров: скрыть ненужные или редко используемые параметры
    • - Группа пользовательских параметров: группа часто используемых параметров для легкого доступа и конфигурации
  • Входы разных типов и температурных диапазонов
  • Функция сигнализации при отключении нагревателя (вход CТ)

    - Трансформатор тока (ТТ) заказывается отдельно: CSTC-E80LN, CSTC-E200LN

  • Функция предварительной установки заданных значений (SV) (до 4 значений) с помощью цифровых входов
  • Доступны в различных размерах: (48×24, 48×48, 72×72, 96×48, 48×96, 96×96 мм)
  • Защитная крышка клеммного блока - доступна при условии отдельного заказа: R◻A-КРЫШКА (кроме моделей TK4N, TK4SP)

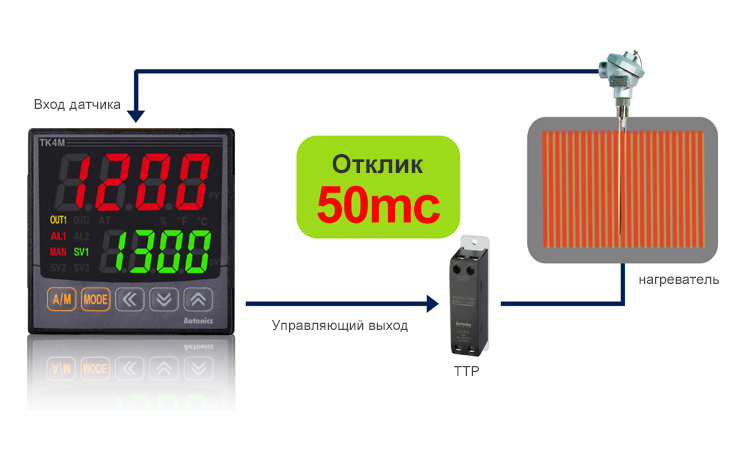

Высокая скорость отклика 50мс

Скорость опроса 50мс дает идеальный контроль над устройствами, которые требуют высокий отклик.

Одновременный контроль нагрева и охлаждения

Устройства синхронно управляют нагревом и охлаждением, улучшая контроль за температурой.

Переключение между выходом тока и выходом TTP

Пользователи могут выбирать между выходом тока и выходом TTP посредством настроек параметров единого блока.

Варианты регулирования выхода ТТР(SSRP Функция)

Пользователи могу выбирать из регулирования ВКЛ/ВЫКЛ, регулирования цикла работы и регулирования фазы при помощи стандартной опции регулирования выхода ТТР. Четкое и точное регулирование возможно при низких затратах.

Удобная конфигурация параметров

Конфигуратор параметров просты в использовании с функциями маски и групп параметров для пользователя.

Функция маски параметров
Скрывает ненужные или незначимые параметры
Функция группа параметров пользователя
Группа параметров, часто просматриваемы пользователя для легкого доступа и конфигурации

Крышки для защиты клемм(TK4N)

Модели TK4N оборудованы защитными крышками для предотвращения удара током и короткого замыкания

Области применения

Заполнение, запечатывание и резка мешков

Высокопроизводительные ПИД-регуляторы температуры и однофазные контроллеры мощности используются для быстрого.

Производство и упаковка картофельных чипсов

Это пример применения процесса производства и упаковки картофельных чипсов с использованием продуктов Autonics.

Уплотнительные машины для контейнеров

Контроллеры температуры и твердотельные реле используются для управления температурой машин для герметизации пищевых контейнеров.

Промышленные пищевые мешалки

Двухступенчатые ПИД-регуляторы температуры используются для контроля температуры промышленных пищевых мешалок.

Модельный ряд

МодельХарактеристики
TK4L-14RN
  • Способ отображения : 4-разрядный 7-сегментный светодиодный индикатор
  • Тип регулирования : ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирование
  • Тип входа : Термопара: K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
    RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω
    Аналоговые входы: 0-100mV, 0-5V, 1-5V, 0-10V, 0-20мА, 4-20мА
  • Период измерения : 50мс
  • Управляющий выход 1 : Реле (250V AC, 3А)
  • Дополнительный выход : Выход сигнализации 1
  • Напряжение питания : 100-240V AC 50/60Гц
  • Степень защиты : IP65 (передняя панель)
  • Сертификаты :
TK4L-R4RN
  • Способ отображения : 4-разрядный 7-сегментный светодиодный индикатор
  • Тип регулирования : ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирование
  • Тип входа : Термопара: K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
    RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω
    Аналоговые входы: 0-100mV, 0-5V, 1-5V, 0-10V, 0-20мА, 4-20мА
  • Период измерения : 50мс
  • Управляющий выход 1 : Реле (250V AC, 3А)
  • Дополнительный выход : Выход сигнализации 1, выход 4-20мА
  • Напряжение питания : 100-240V AC 50/60Гц
  • Степень защиты : IP65 (передняя панель)
  • Сертификаты :
TK4L-14SN
  • Способ отображения : 4-разрядный 7-сегментный светодиодный индикатор
  • Тип регулирования : ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирование
  • Тип входа : Термопара: K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
    RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω
    Аналоговые входы: 0-100mV, 0-5V, 1-5V, 0-10V, 0-20мА, 4-20мА
  • Период измерения : 50мс
  • Управляющий выход 1 : ТТР (12V DC) [ВКЛ/ВЫКЛ, фазовый, циклический]
  • Дополнительный выход : Выход сигнализации 1
  • Напряжение питания : 100-240V AC 50/60Гц
  • Степень защиты : IP65 (передняя панель)
  • Сертификаты :
TK4L-R4SN
  • Способ отображения : 4-разрядный 7-сегментный светодиодный индикатор
  • Тип регулирования : ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирование
  • Тип входа : Термопара: K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
    RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω
    Аналоговые входы: 0-100mV, 0-5V, 1-5V, 0-10V, 0-20мА, 4-20мА
  • Период измерения : 50мс
  • Управляющий выход 1 : ТТР (12V DC) [ВКЛ/ВЫКЛ, фазовый, циклический]
  • Дополнительный выход : Выход сигнализации 1, выход 4-20мА
  • Напряжение питания : 100-240V AC 50/60Гц
  • Степень защиты : IP65 (передняя панель)
  • Сертификаты :

Для заказа в "БРИКО Автоматик" доступно 509 различных моделей датчиков TK
