Описание

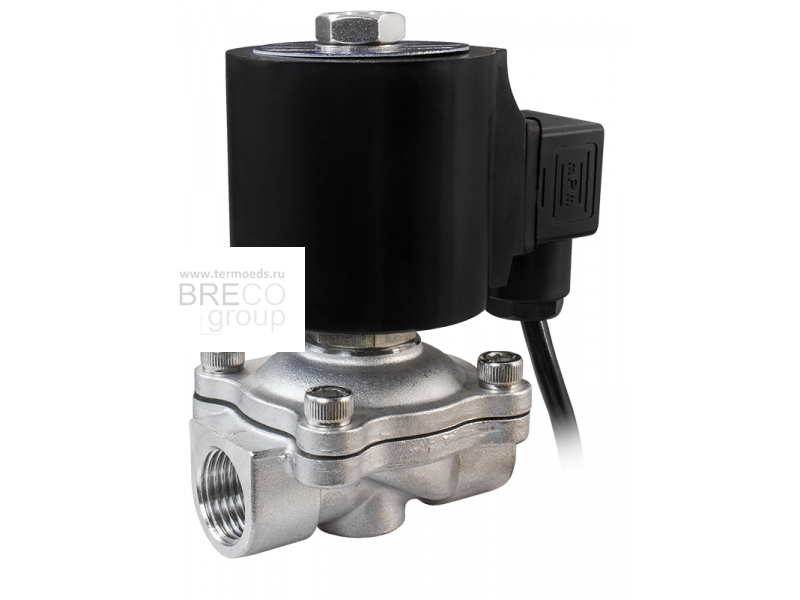

Клапан соленоидный AR-YCDF11 нормально закрытый непрямого действия с диафрагмой для использования под водой. Предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Клапан предназначен для использования под водой
- Применяется для фонтанов
- Глубина погружения до 1 метра
- Класс защиты IP68
- Скорость срабатывания до 10 раз в секунду
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода | |
| Материал | Корпуса | Латунь, нержавеющая сталь |
| Уплотнения | VITON | |
| Температура рабочей среды | −10...+120°С | |
| Рабочее давление | 0,03...0,5 МПа | |
| Диаметр условного прохода | 15...50 мм | |
| Присоединение | Резьбовое G½"...G2" | |
| Катушка* | F14B, F24B; IP68 Выводные провода 95 см | |
| Питание | F14B | ~220 В, ~110 В, ~24 В |
| F24B | =24 В, =12 В | |
| Мощность | F14B | 24 ВА (АС) |
| F24B | 15 Вт (DC) | |
Примечание:Шток у клапана с катушкой F14B короче, поэтому ее нельзя заменить на катушку F24B.
Шток у клапана с катушкой F24B длиннее, поэтому ее можно заменить на катушку F14B.
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-YCDF11-15-1/2-GYV | 15 | 3,84 | G½" | 0,03 | 0,5 | 1035 |
AR-YCDF11-20-3/4-GYV | 20 | 7,93 | G¾" | 1125 | ||
AR-YCDF11-25-1-GYV | 25 | 10,24 | G1" | 1456 | ||
| AR-YCDF11-32-1.1/4-GYV | 32 | 18,77 | G1¼" | 2200 | ||
| AR-YCDF11-40-1.1/2-GYV | 40 | 25,59 | G1½" | 2700 | ||
| AR-YCDF11-50-2-GYV | 50 | 40,94 | G2" | 3000 |
Расшифровка обозначения на примере клапана AR-YCDF11-15-1/2-XYZ:
AR-YCDF11 – модель клапана;
15 – Ду, мм (диаметр условного отверстия);
1/2 – размер резьбы, дюймы;
X – присоединение: G – трубная резьба;
Y – материал корпуса: B – латунь, S – нержавеющая сталь;
Z – материал уплотнения: V – VITON.

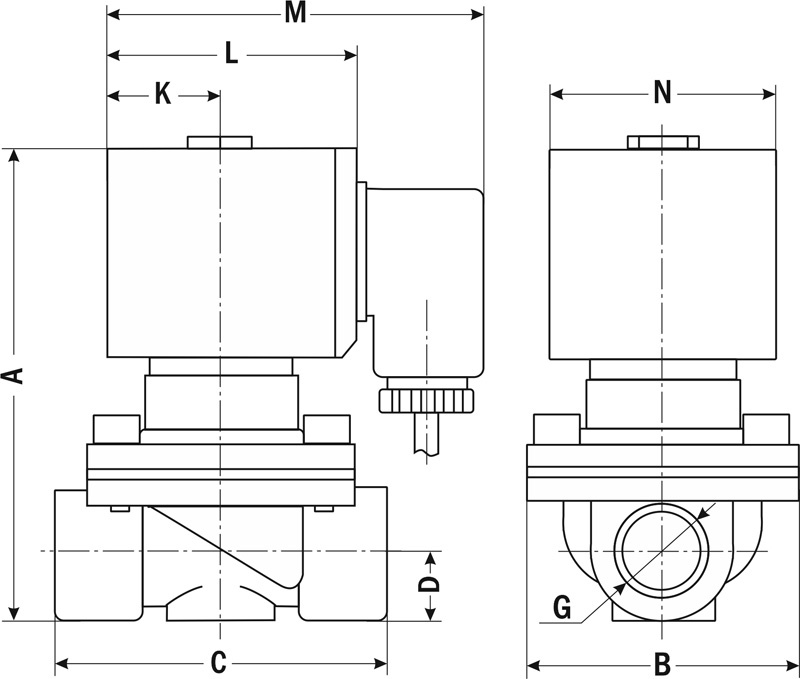

| Габаритные размеры |
 |
| Размер, мм | AR-YCDF11, Ду, мм | |||||
| 15 | 20 | 25 | 32 | 40 | 50 | |
| A (с катушкой F24B) | 110 | 118 | 125,5 | 136 | 148 | 163 |
| A (с катушкой F14B) | 100 | 108 | 115,5 | 126 | 138 | 153 |
| B | 54 | 54 | 72 | 120 | 120 | 94 |
| C | 67,5 | 69,5 | 93 | 120 | 120 | 133 |
| D | 11 | 14 | 20 | 30 | 30 | 34 |
| G | ½" | ¾" | 1" | 1¼" | 1½" | 2" |
| K | 25 | 25 | 27,5 | 28,5 | 28,5 | 28,5 |
| L | 55 | 55 | 62 | 66 | 66 | 66 |
| M | 84 | 84 | 91 | 94 | 94 | 94 |
| N | 50 | 50 | 56,5 | 57 | 57 | 57 |
