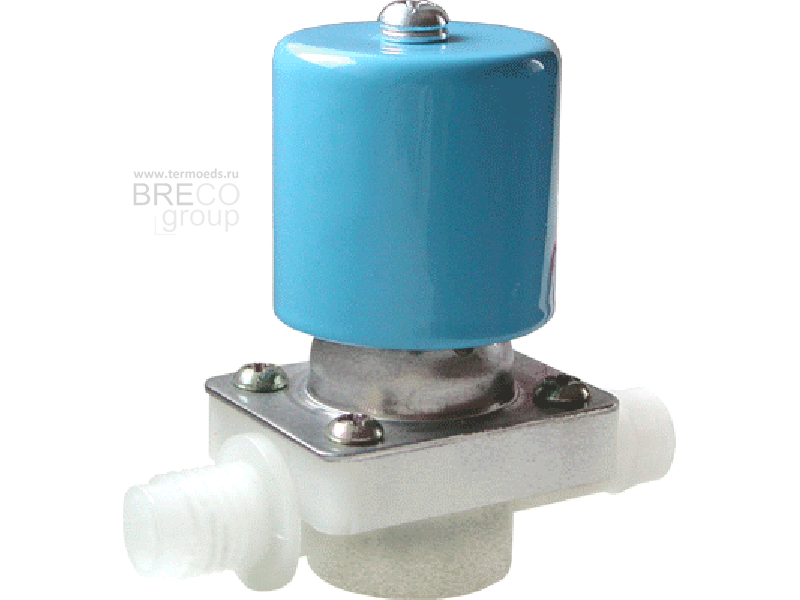

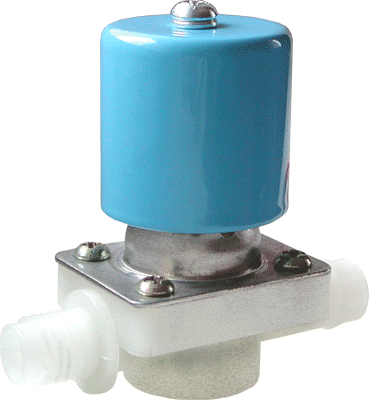

Соленоидный клапан (электромагнитный) AR-YCWS4

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

  • Рабочая среда: вода, горячая вода, масла
  • Температура рабочей среды: −10...100°С
  • Рабочее давление: 0...0,05 МПа
  • Диаметр условного прохода: 10 мм
  • Материал корпуса: полипропилен
  • Материал уплотнения: силикон
  • Присоединение: резьбовое М12, штуцер ∅ 12 мм
Оставить заявку

Описание


Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-YCWS4 предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

  • Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
  • Срабатывание при нулевом давлении
  • Время открытия/закрытия клапана: 100 мс
  • Пониженное энергопотребление
  • Компактный размер

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

ПараметрЗначение
Рабочая средаВода, горячая вода, масла
МатериалКорпуса Полипропилен
УплотненияСиликон
Температура рабочей среды−10...100°С
Рабочее давление0...0,05 МПа
Время открытия/закрытия100 мс
Диаметр условного прохода10 мм
ПрисоединениеВход – штуцер ∅ 12 мм, выход – резьбовое наруж. M12
КатушкаAB2B, IP65, выводные провода 30 см
Питание~220 В, ~110 В, ~24 В
=24 В, =12 В
Мощность6 ВА (АС), 6 Вт (DC)


Модификации:

МодельДу, ммKv, м³/чПрисоединениеPmin , МПаPmax , МПаКатушкаВес, кг
AR-YCWS4 CLQ100,85Вход – штуцер ∅ 12 мм, выход – наруж. M1200,05AB2B0,136

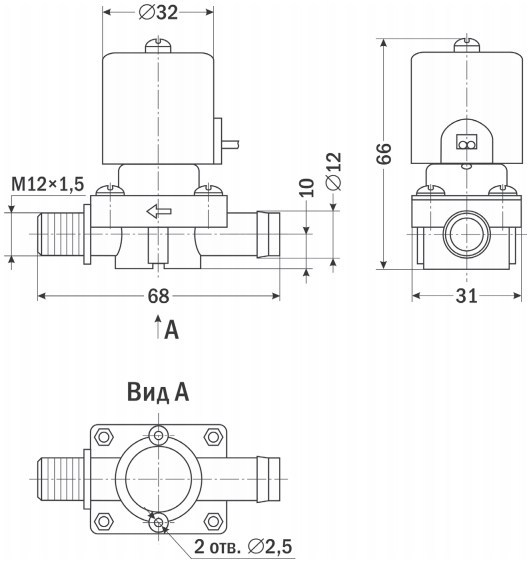

Габаритные размеры
