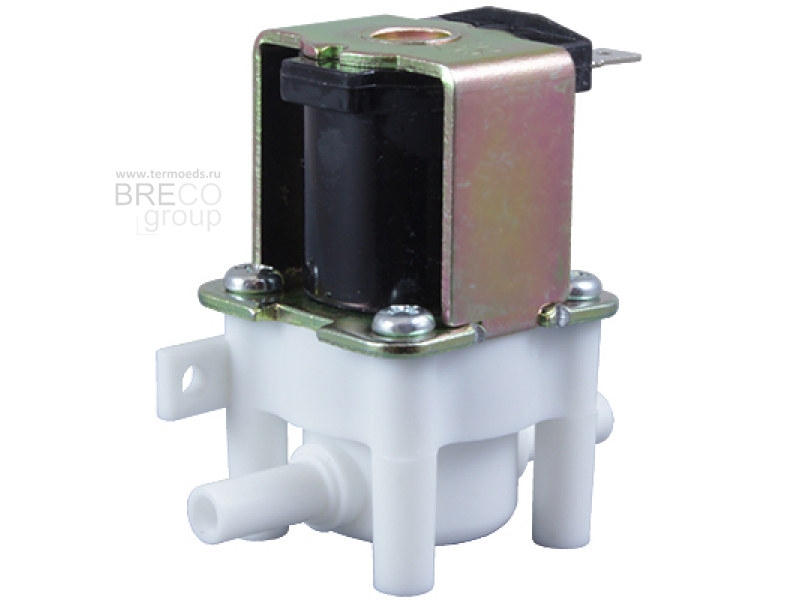

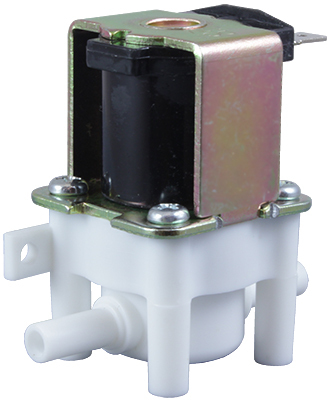

Соленоидный клапан (электромагнитный) AR-YCWS10-05

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

  • Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
  • Температура рабочей среды: −10...80°С
  • Рабочее давление: 0,02...0,8 МПа
  • Диаметр условного прохода: 4 мм
  • Материал корпуса: полиацеталь
  • Материал уплотнения: NBR
  • Присоединение: 2 штуцера ∅ 6,5 мм
Оставить заявку

Описание


Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-YCWS10-05 предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

  • Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
  • Пониженное энергопотребление
  • Компактный размер

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

ПараметрЗначение
Рабочая средаВода, горячая вода, воздух, инертные газы, масла
МатериалКорпуса: полиацеталь
Уплотнения: NBR
Температура рабочей среды−10...80°С
Рабочее давление0,02...0,8 МПа
Диаметр условного прохода4 мм
Присоединение2 штуцера ∅ 6,5 мм
КатушкаSA41B, IP65
Питание~220 В, ~110 В, ~24 В
=24 В, =12 В
*Работа клапана с катушкой ~220 В не гарантируется.
Установка катушек с другим напряжением возможна только под ответственность заказчика.
Мощность3 ВА (АС), 5 Вт (DC)


Модификации:

МодельДу, ммKv, м³/чПрисоединениеPmin , МПаPmax , МПаКатушкаВес, кг
AR-YCWS10-05 CLN40,852 штуцера ∅ 6,5 мм0,020,8SA41B0,12

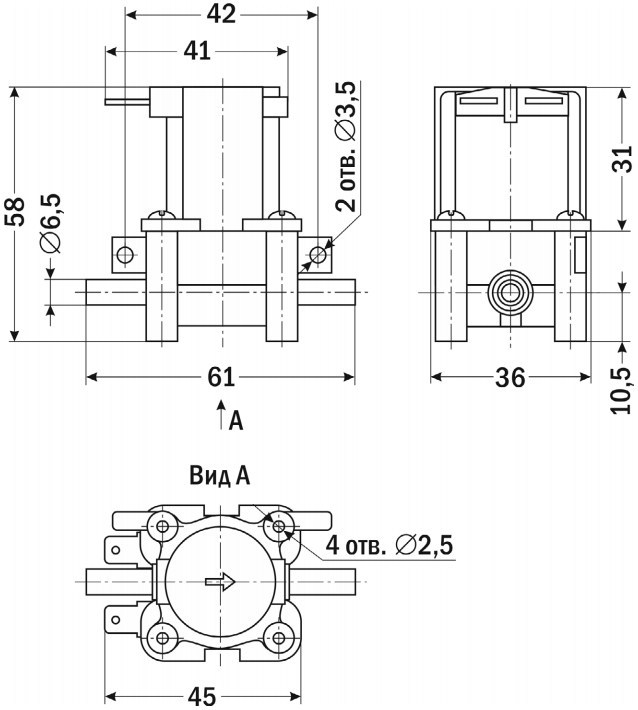

Габаритные размеры
