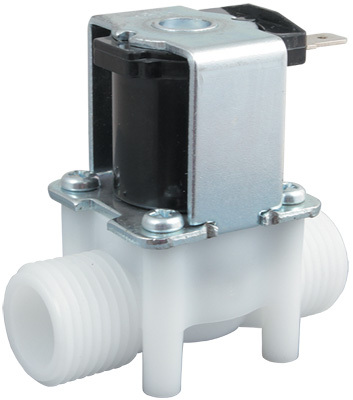

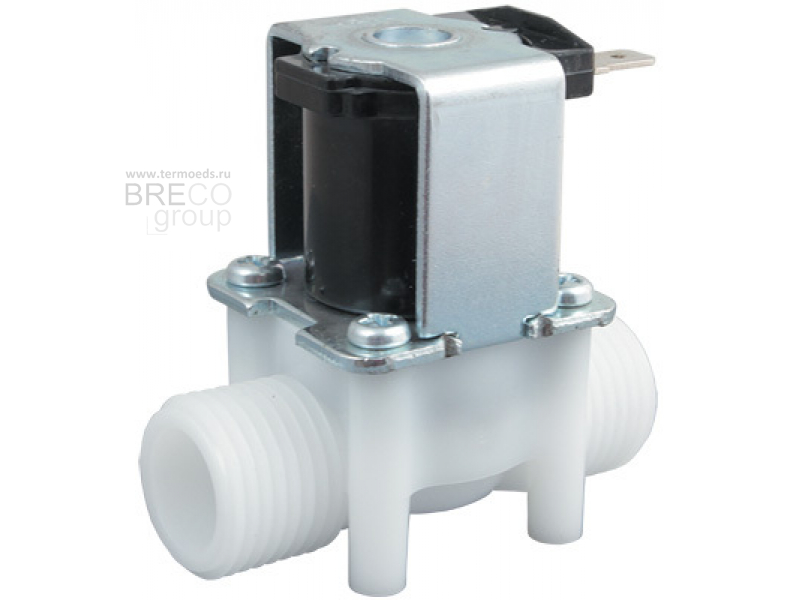

Соленоидный клапан (электромагнитный) AR-YCWS10-02G

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

  • Рабочая среда: вода, воздух, инертные газы, масла
  • Температура рабочей среды: −10...80°С
  • Рабочее давление: 0,02...0,8 МПа
  • Диаметр условного прохода: 6,5 мм
  • Материал корпуса: полипропилен
  • Материал уплотнения: NBR
  • Присоединение: резьбовое G½"
Оставить заявку

Описание


Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-YCWS10-02G предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

  • Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
  • Наружная резьба
  • Высокая пропускная способность клапана
  • Пониженное энергопотребление
  • Компактный размер

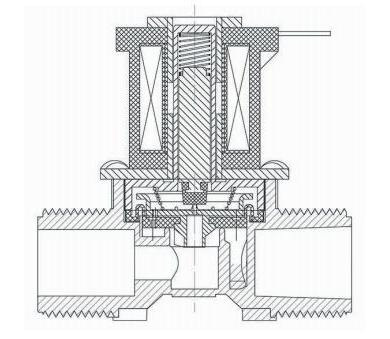

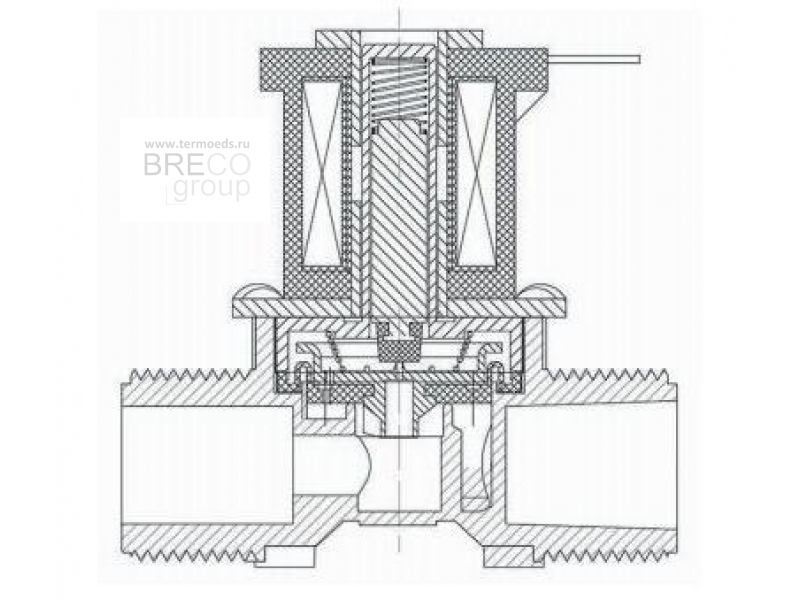

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

ПараметрЗначение
Рабочая средаВода, воздух, инертные газы, масла
МатериалКорпуса: полипропилен
Уплотнения: NBR
Температура рабочей среды−10...80°С
Рабочее давление0,02...0,8 МПа
Диаметр условного прохода6,5 мм
ПрисоединениеРезьбовое G½"
КатушкаSA41B, IP65
Питание~220 В, ~110 В, ~24 В
=24 В, =12 В
Мощность3 ВА (АС), 5 Вт (DC)


Модификации:

МодельДу, ммKv, м³/чПрисоединениеPmin , МПаPmax , МПаКатушкаВес, кг
AR-YCWS10-02G GLN6,5 мм0,85G½"0,020,8SA41B0,108

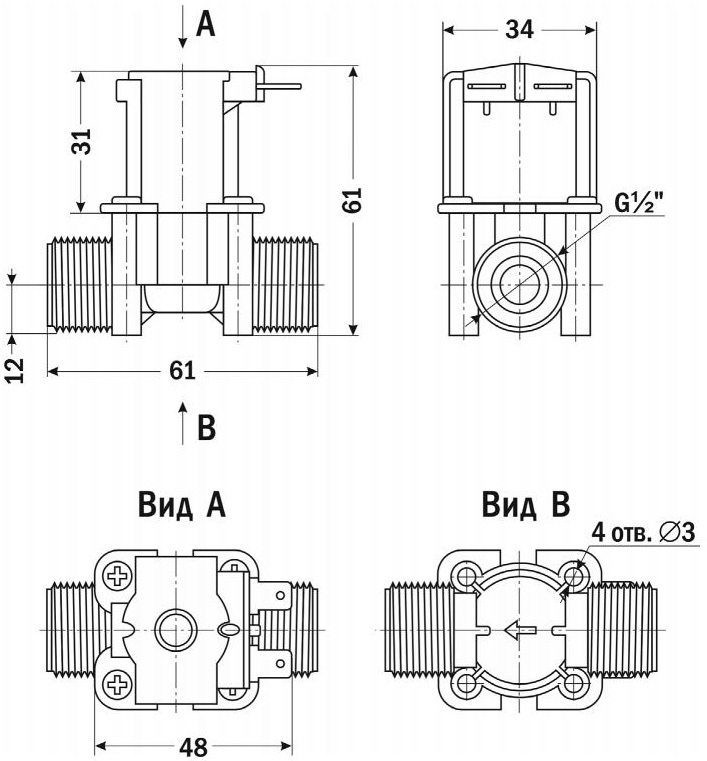

Габаритные размеры
