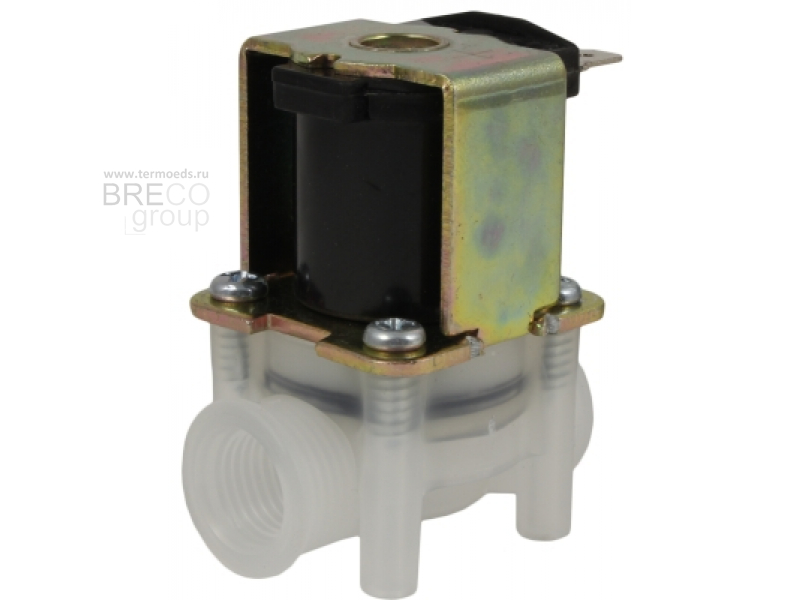

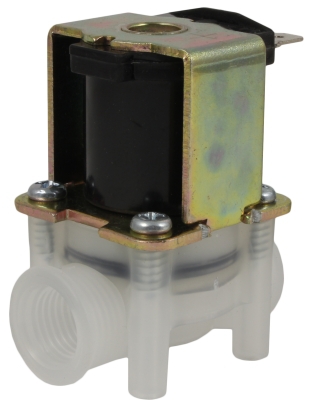

Соленоидный клапан (электромагнитный) AR-YCWS10-02-22

Клапан соленоидный нормально открытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

  • Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
  • Температура рабочей среды: −10...80°С
  • Рабочее давление: 0...0,6 МПа
  • Диаметр условного прохода: 6,5 мм
  • Материал корпуса: полипропилен
  • Материал уплотнения: NBR
  • Присоединение: резьбовое K¼"
Оставить заявку

Описание


Клапан соленоидный нормально открытый прямого действия с диафрагмой AR-YCWS10-02-22 предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

  • Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
  • Срабатывание при нулевом давлении
  • Пониженное энергопотребление
  • Компактный размер

Принцип действия и область применения:

Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Технические характеристики:

ПараметрЗначение
Рабочая средаВода, горячая вода, воздух, инертные газы, масла
МатериалКорпуса: полипропилен
Уплотнения: NBR
Температура рабочей среды−10...80°С
Рабочее давление0...0,6 МПа
Диаметр условного прохода6,5 мм
ПрисоединениеРезьбовое K¼"
КатушкаSA41B, IP65
Питание=24 В, =12 В
* Работа клапана с катушками на другие напряжения не гарантируется
Мощность3 ВА (AC), 5 Вт (DC)


Модификации:

МодельДу, ммKv, м³/чПрисоединениеPmin , МПаPmax , МПаКатушкаВес, кг
AR-YCWS10-02-22 KLN6,50,85K¼"00,6SA41B0,12

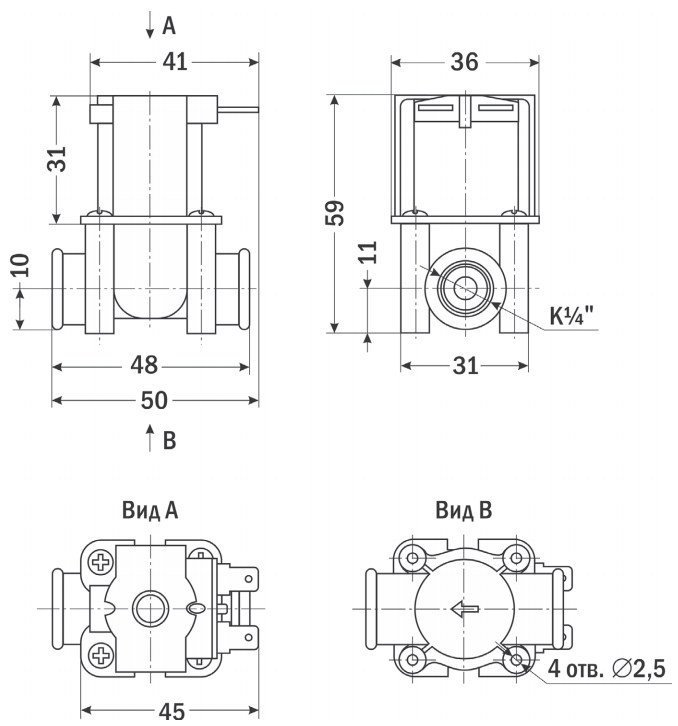

Габаритные размеры
