Описание

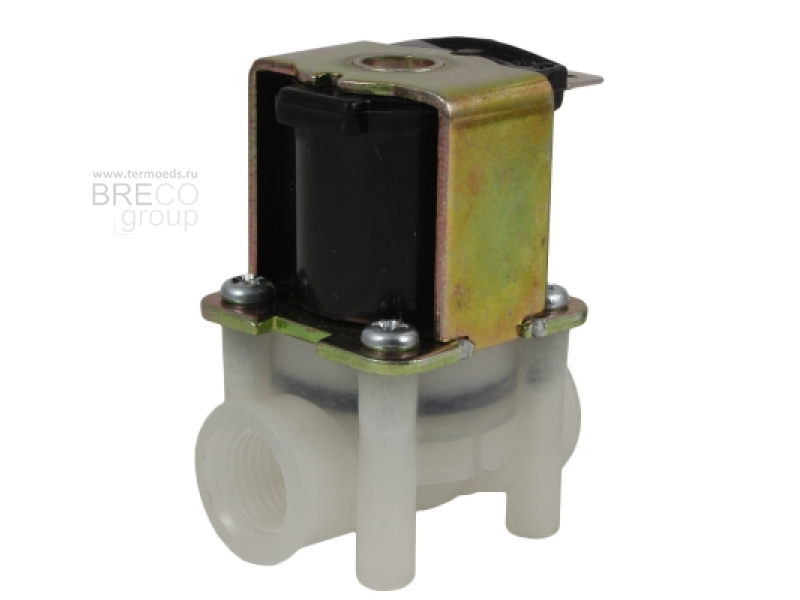

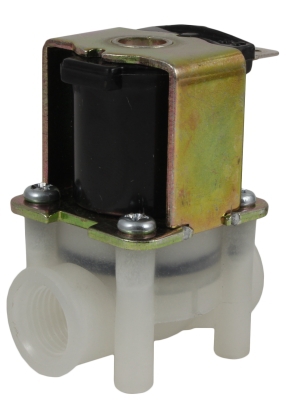

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-YCWS10-02 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах

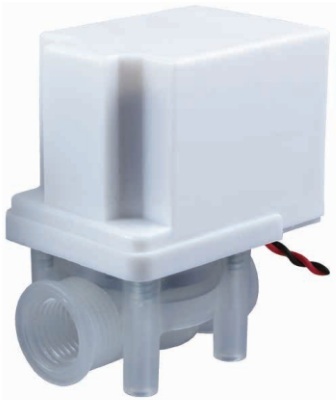

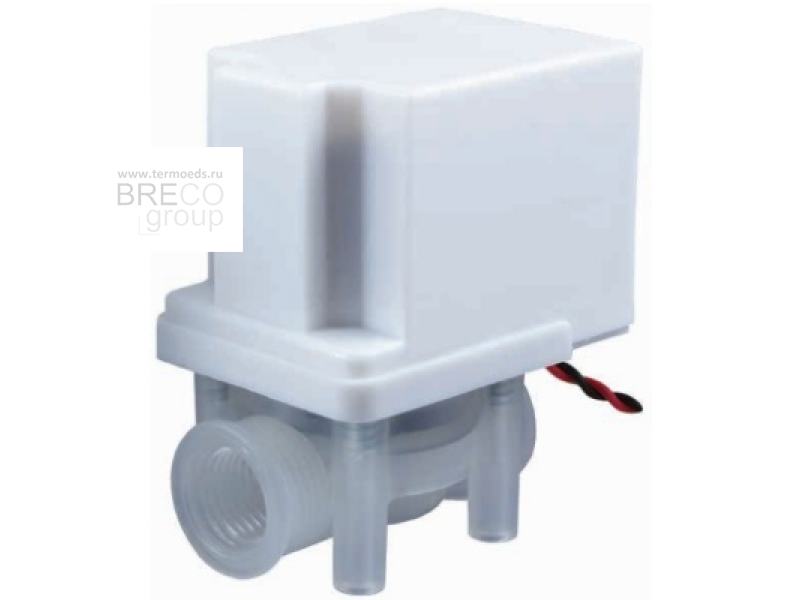

- Автоматическая прокачка за 18 с: при подаче напряжения питания клапан открывается и спустя 18 с автоматически закрывается (для AR-YCWS10-02S и AR-YCWS10-02SС)

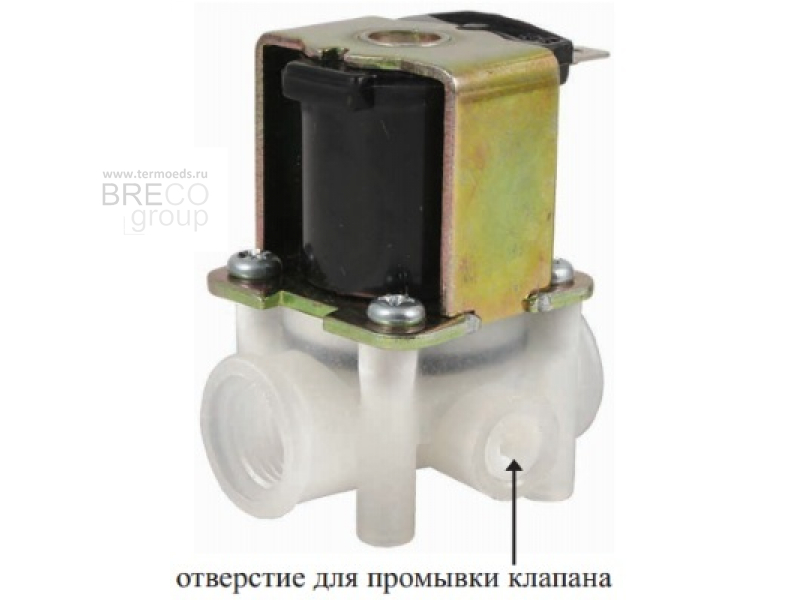

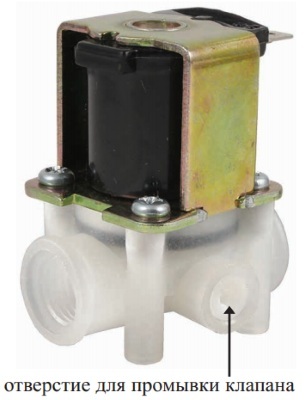

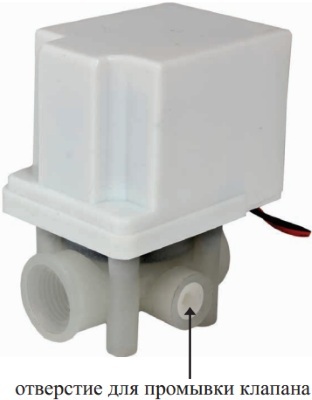

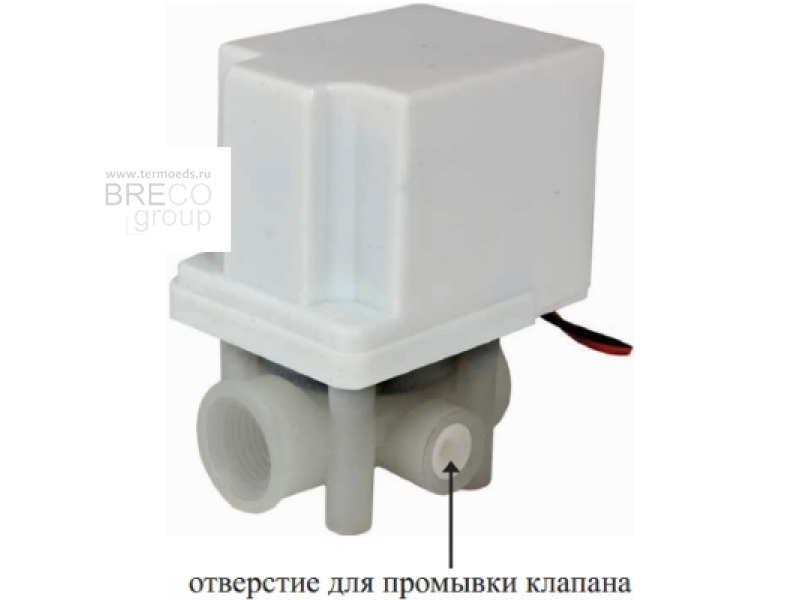

- Наличие отверстия для промывки клапана (AR-YCWS10-02С, AR-YCWS10-02SC)
- Пониженное энергопотребление
- Компактный размер
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение | |||
| AR-YCWS10-02 | AR-YCWS10-02С | AR-YCWS10-02SC | AR-YCWS10-02S | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |||
| Материал корпуса | Полипропилен | |||
| Материла уплотнения | NBR | |||
| Температура рабочей среды | −10...80°С | |||
| Рабочее давление | 0,02...0,8 МПа | |||
| Диаметр условного прохода | 6,5 мм | |||
| Присоединение | Резьбовое К¼" | |||
| Катушка | SA41B, IP65 | |||
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В | =24 В, =12 В *Работа клапана с катушками на другие напряжения не гарантируется. | ||
| Мощность | 3 ВА (АС), 5 Вт (DC) | |||
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCWS10-02 KLN | 6,5 | 0,85 | К¼" | 0,02 | 0,8 | SA41B | 0,1 |
| AR-YCWS10-02С KLN | 0,104 | ||||||
| AR-YCWS10-02SC KLN | 0,125 | ||||||
| AR-YCWS10-02S KLN | 0,13 |

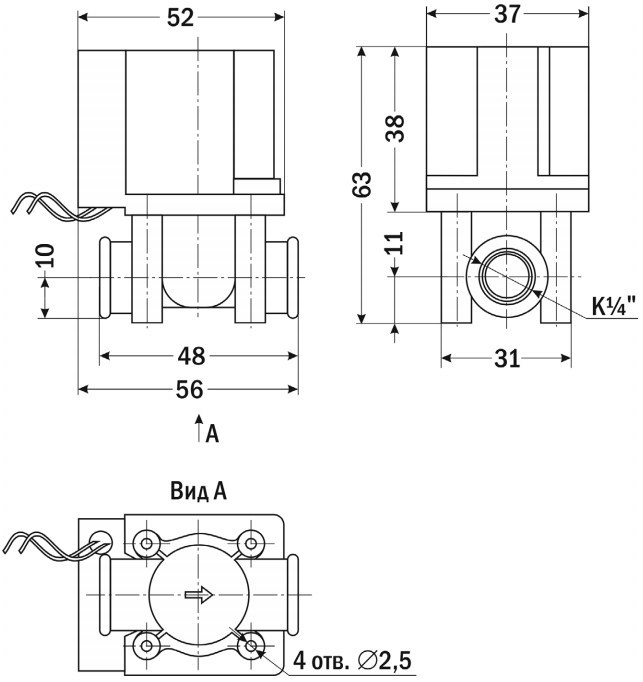

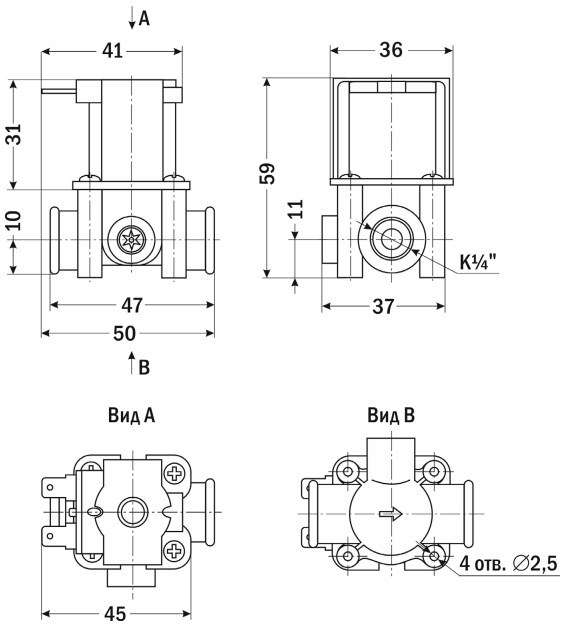

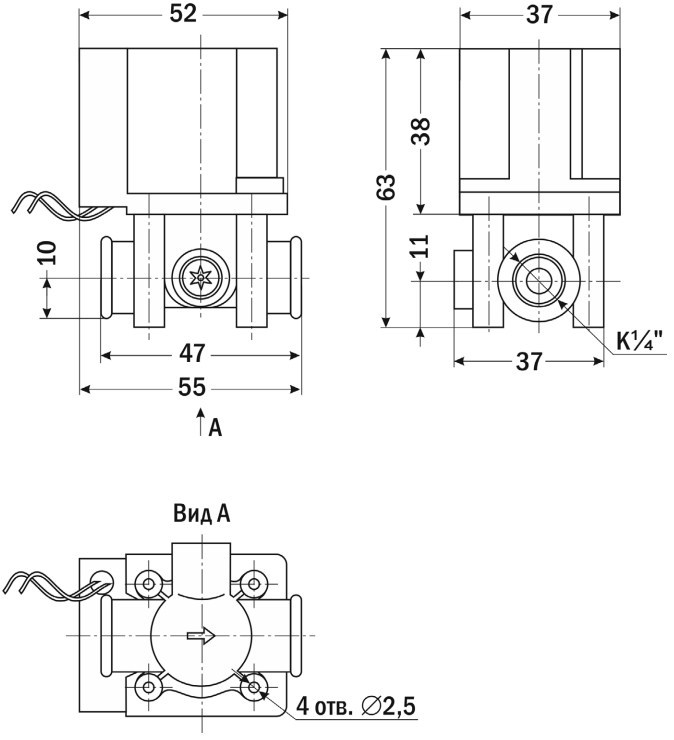

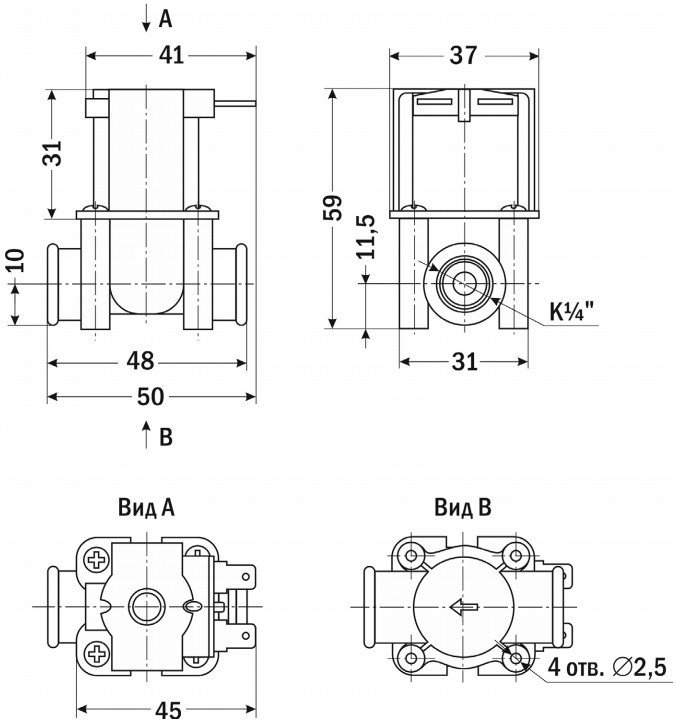

| Габаритные размеры |
 |
| AR-YCWS10-02 |
 |
| AR-YCWS10-02С |
 |
| AR-YCWS10-02S |
 |
| AR-YCWS10-02SC |
