Описание

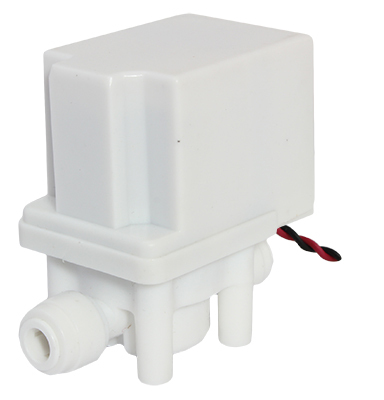

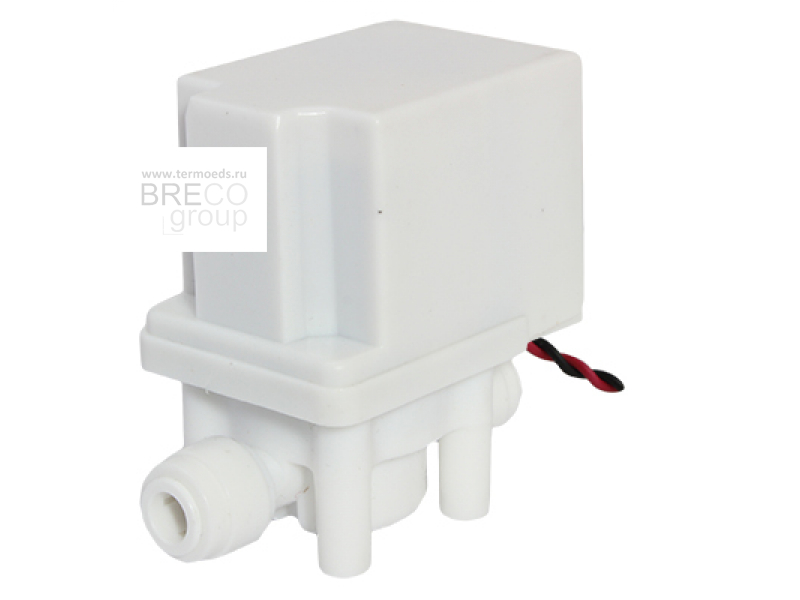

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-YCWS10-01S предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
- Автоматическая прокачка за 18 с: при подаче напряжения питания клапан открыва-ется и спустя 18 с автоматически закрывается
- Пониженное энергопотребление
- Компактный размер
Принцип действия и область применения:

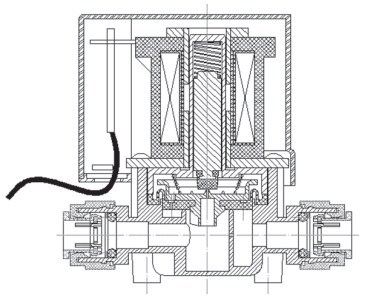

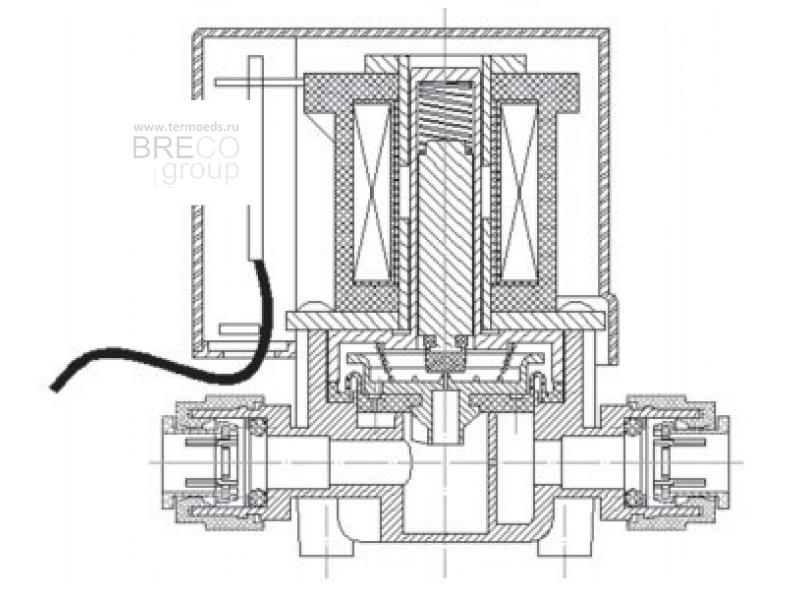

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода | |
| Материал | Корпуса | Полиацеталь |
| Уплотнения | NBR | |
| Температура рабочей среды | −10...80°С | |
| Рабочее давление | 0,02...0,8 МПа | |
| Диаметр условного прохода | 5 мм | |
| Присоединение | Быстроразъемное ∅ 6 мм | |
| Катушка | SA41B, IP65 | |
| Питание | =24 В, =12 В | |
| Мощность | 3 ВА (AC), 5 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, кг | Катушка |
| AR-YCWS10-01S CLN | 5 | 0,85 | быстроразъемное ∅ 6 мм | 0,02 | 0,8 | 0,113 | SA41B |

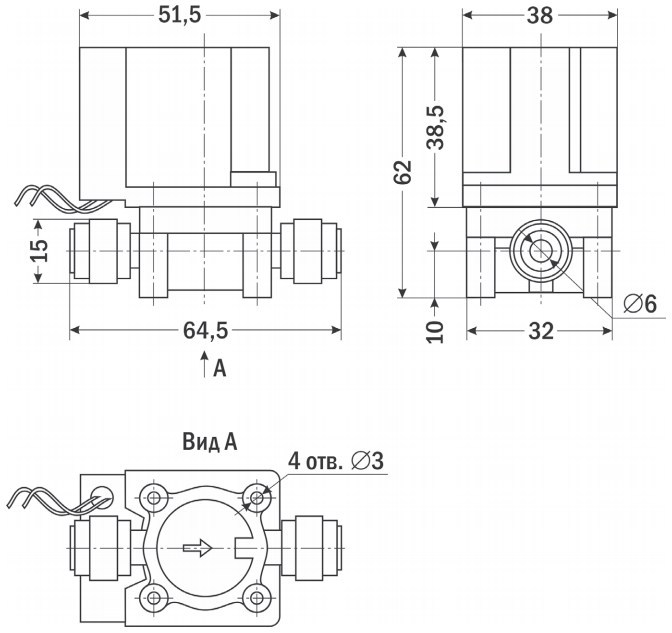

| Габаритные размеры |
 |
