Описание

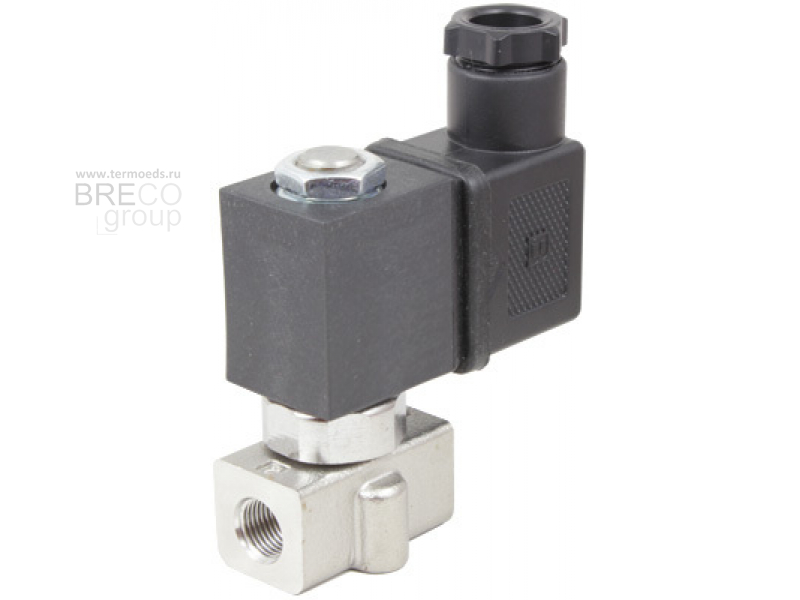

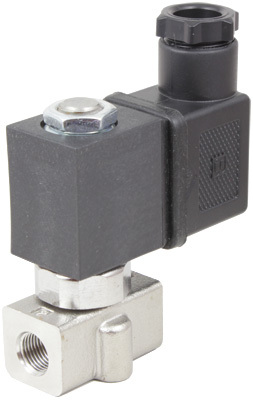

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-YCSM21 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Срабатывание при нулевом давлении
- Низкое энергопотребление
- Компактная конструкция

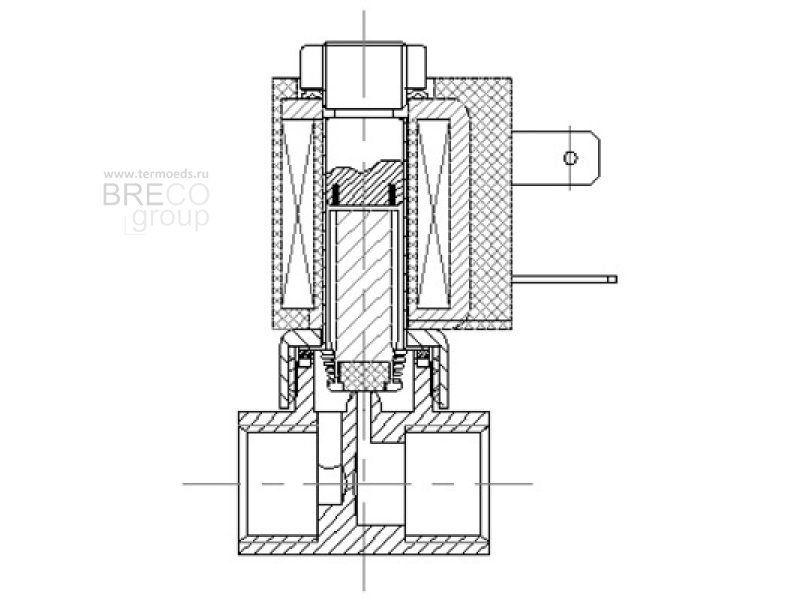

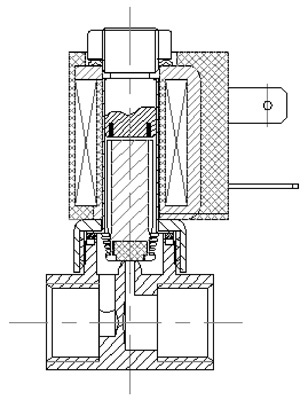

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт. В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | VITON | |
| Температура рабочей среды | −10…120°С | |
| Рабочее давление | 0...1,0–1,6 МПа | |
| Диаметр условного прохода | 1,5...3 мм | |
| Присоединение | Резьбовое G⅛", G¼" | |
| Катушка | SA11B, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В | |
| Мощность | 9 ВА (АС), 6 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCSM21161 GSV | 1,5 | 0,09 | G⅛" | 0,0 | 1,6 | SA11B | 0,174 |
| AR-YCSM21251 GSV | 2,5 | 0,15 | G⅛" | 1,2 | 0,174 | ||
| AR-YCSM21251 GSV | 2,8 | 0,26 | G⅛" | 1,0 | 0,174 | ||
| AR-YCSM21252 GSV | 2,5 | 0,15 | G¼" | 1,2 | 0,163 | ||
| AR-YCSM21302 GSV | 3,0 | 0,26 | G¼" | 1,0 | 0,163 |

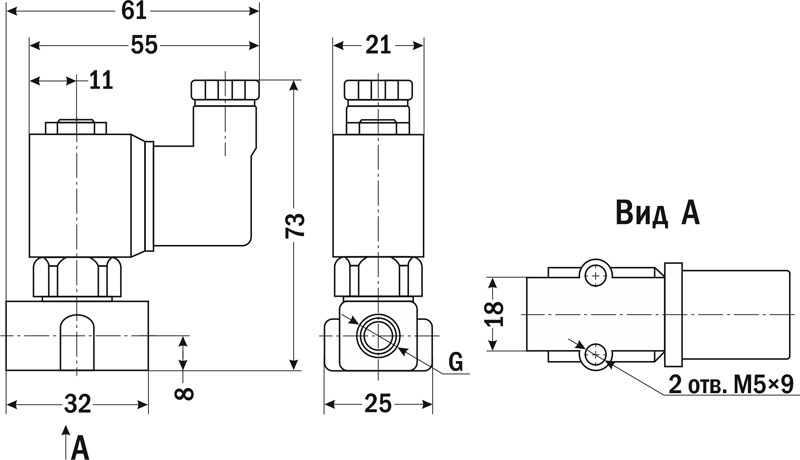

| Габаритные размеры |
 |
