Описание

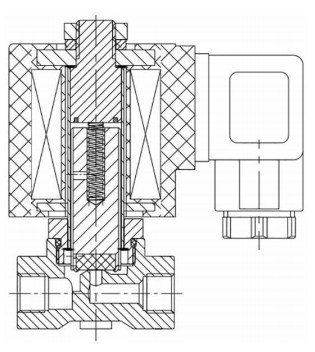

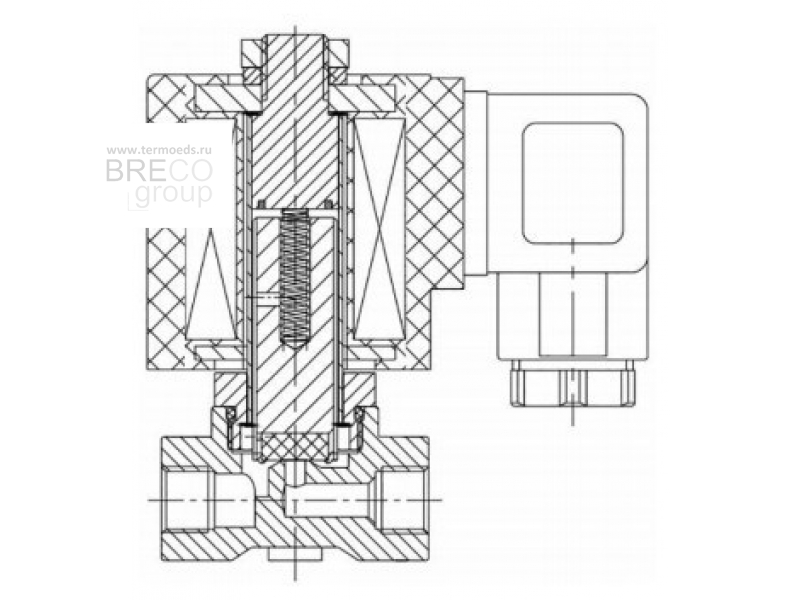

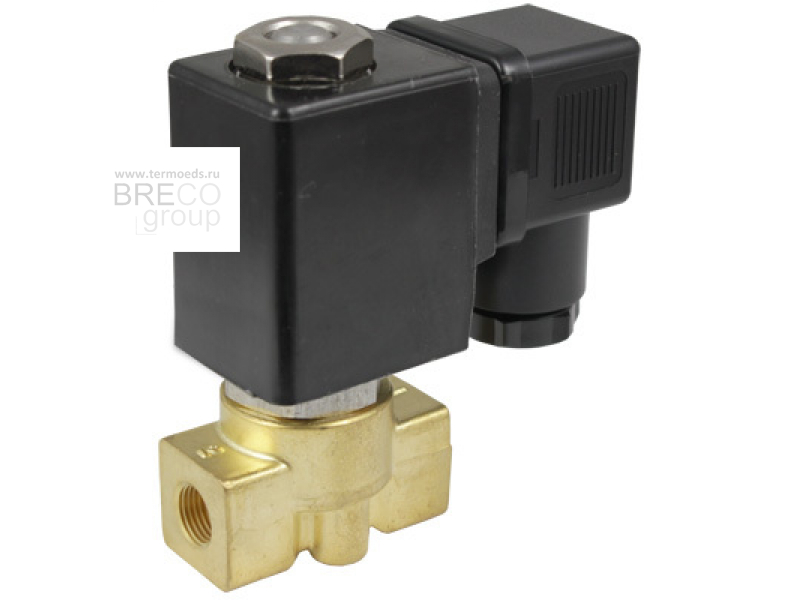

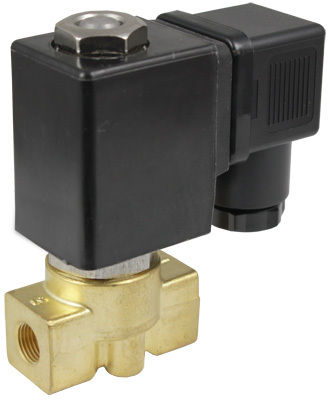

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-YCH31 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Работа при высоком давлении до 10 МПа
- Работа при низких температурах от −30°С
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Латунь или нержавеющая сталь |
| Уплотнения | PEEK | |
| Температура рабочей среды | −30…150°С | |
| Рабочее давление | 0,01...10,0 МПа (в зависимости от Ду) | |
| Диаметр условного прохода | 1,0 мм, 1,6 мм | |
| Присоединение | Резьбовое G⅛", G¼" | |
| Катушка | S11H, ASE11B, (S11B), IP65 | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В | |
| Мощность | S11H: 22 ВА (AC), 13 Вт (DC) ASE11B: 4,5 ВА (AC), 8 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCH31101 GYT | 1,0 | 0,026 | G⅛" | 0,01 | 10,0 | S11B, ASE11B, (S11H) | 0,344 |
| AR-YCH31102 GYT | G¼" | 0,334 | |||||
| AR-YCH31161 GYT | 1,6 | 0,077 | G⅛" | 7,0 | 0,345 | ||
| AR-YCH31162 GYT | G¼" | 0,337 |

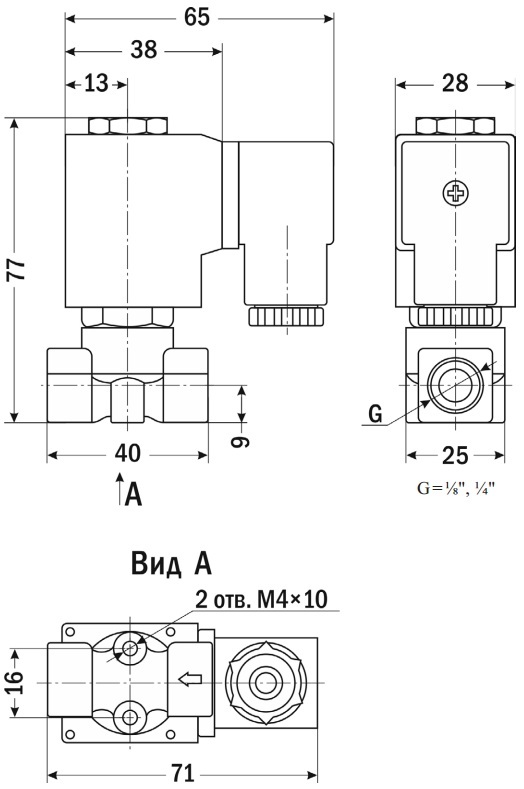

| Габаритные размеры |
 |
