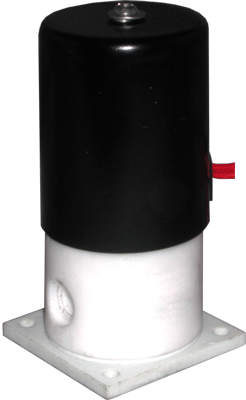

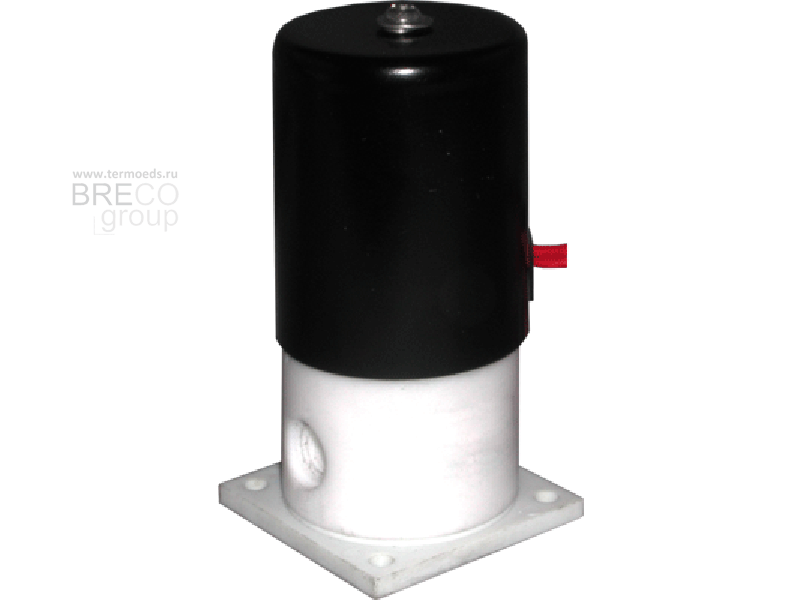

Соленоидный клапан (электромагнитный) AR-YCFP21

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

  • Рабочая среда: cлабые и сильные кислоты и щелочи
  • Температура рабочей среды: −20...180°С
  • Рабочее давление: 0...0,4 МПа
  • Диаметр условного прохода: 3 мм
  • Материал корпуса: PTFE
  • Материал уплотнения: PTFE
  • Присоединение: резьбовое G⅛", G¼"
Оставить заявку

Описание


Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-YCFP21 предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

  • Клапан для агрессивных сред, в том числе 90% раствора серной или соляной кислоты при высоких температурах до 180°С
  • Изолированная от рабочей среды диафрагма
  • Срабатывание при нулевом давлении
  • Компактный размер

Принцип действия и область применения:

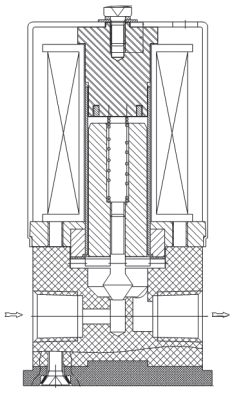

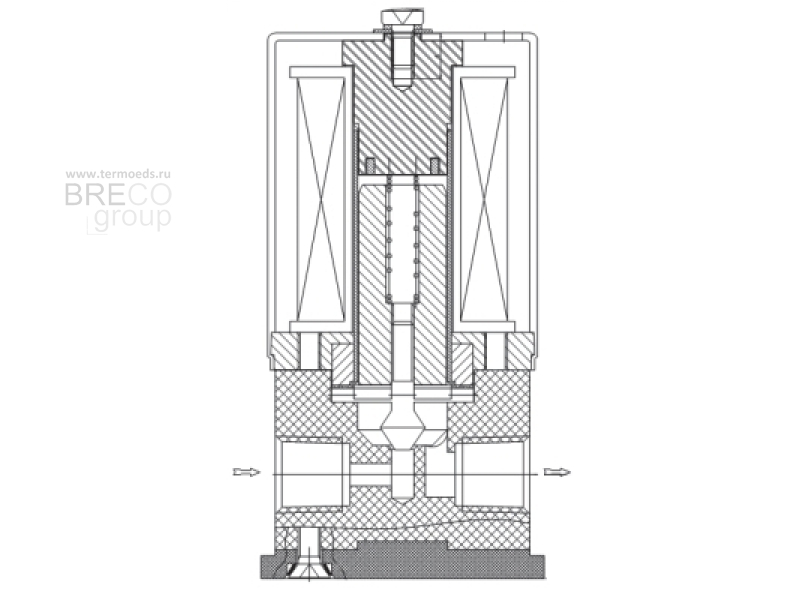

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.

В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

ПараметрЗначение
Рабочая средаСлабые и сильные кислоты и щелочи
МатериалКорпуса: PTFE
Уплотнения: PTFE
Температура рабочей среды−20...180°С
Рабочее давление0...0,4 МПа
Диаметр условного прохода3 мм
ПрисоединениеРезьбовое G⅛", G¼"
КатушкаY82B, IP65
Питание~220 В, ~110 В, ~24 В
=24 В, =12 В
Мощность35 ВА (AC), 30 Вт (DC)


Модификации:

МодельДу, ммПрисоединениеPmin , МПаPmax , МПаКатушкаВес, кг
AR-YCFP21301 XPP3⅛"00,4Y82B0,24
AR-YCFP21302 XPP3¼"

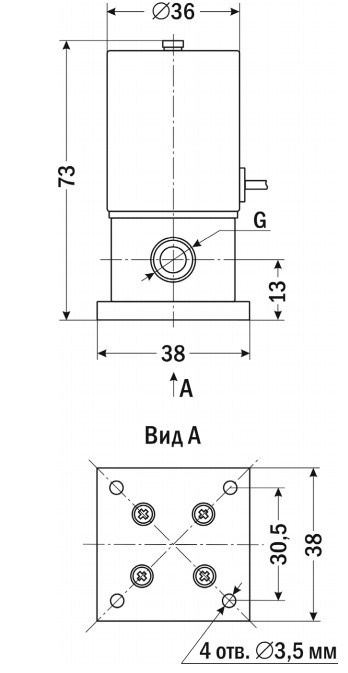

Габаритные размеры
