Описание

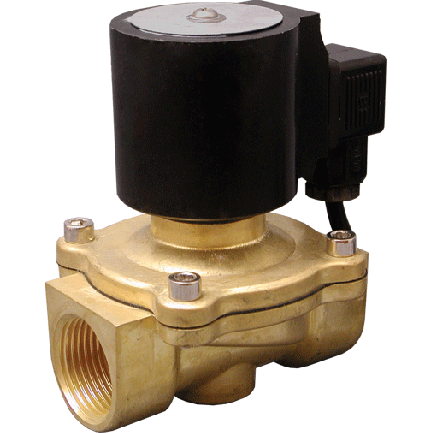

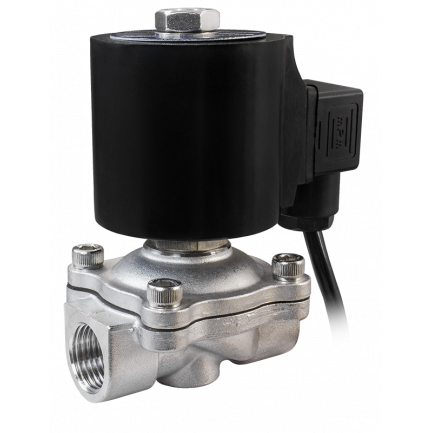

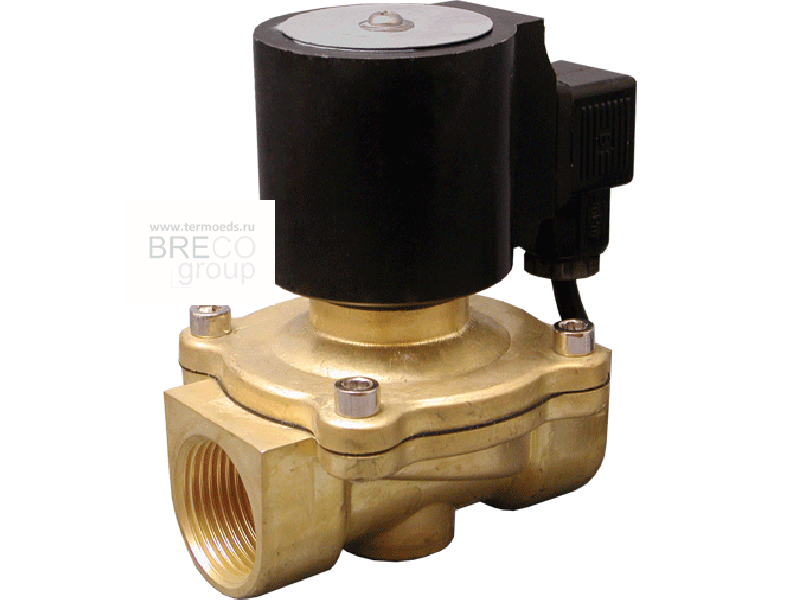

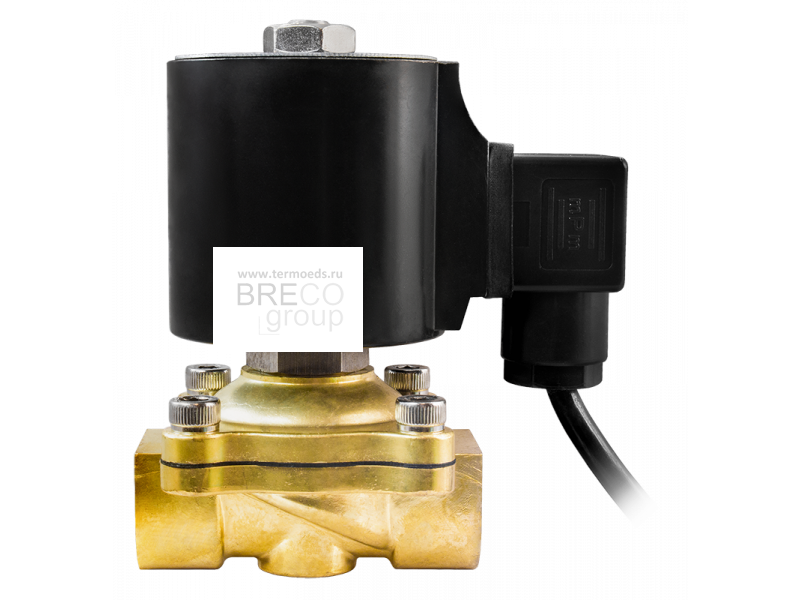

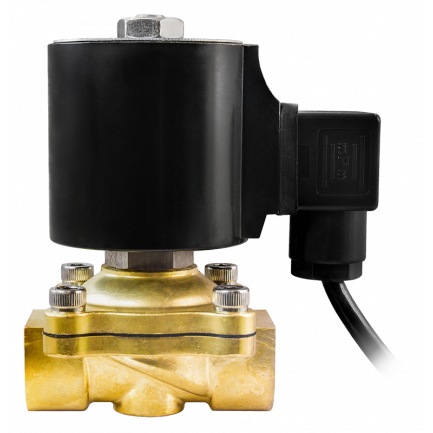

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для использования под водой AR-YCDF31-40. Предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Клапан предназначен для использования под водой
- Применяется для фонтанов
- Глубина погружения до 1 метра
- Класс защиты IP68
- Скорость срабатывания до 10 раз в секунду
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода | |
| Материал | Корпуса | Латунь, нержавеющая сталь |
| Уплотнения | VITON | |
| Температура рабочей среды | −10...+120°С | |
| Рабочее давление | 0,03...0,5 МПа | |
| Диаметр условного прохода | 40 мм | |
| Присоединение | Резьбовое G1½" | |
| Kv | 30 м³/ч | |
| Габаритные размеры | 160×113×103 мм | |
| Вес | 2540 г | |
| Катушка* | F14B, F24B; IP68 Выводные провода 95 см | |
| Питание | F14B | ~220 В, ~110 В, ~24 В |
| F24B | =24 В, =12 В | |
| Мощность | F14B | 24 ВА (АС) |
| F24B | 15 Вт (DC) | |
