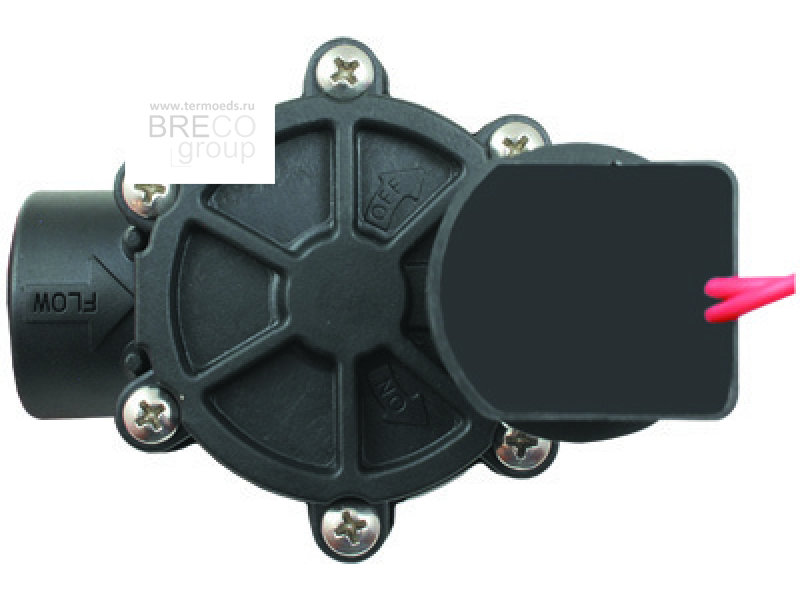

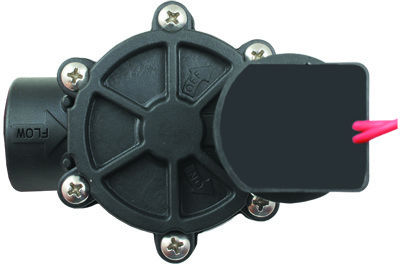

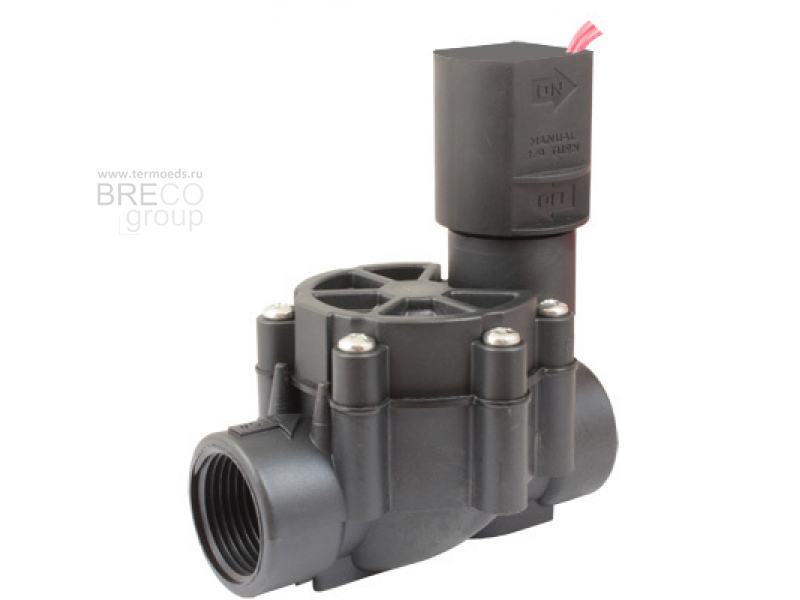

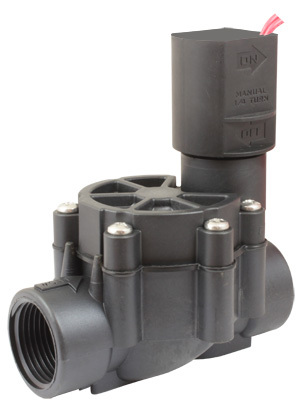

Соленоидный клапан (электромагнитный) AR-YCA21

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

  • Рабочая среда: вода, горячая вода
  • Температура рабочей среды: −10...80°С
  • Рабочее давление: 0,1...1,0 МПа
  • Диаметр условного прохода: 20 мм, 25 мм
  • Материал корпуса: нейлон
  • Материал уплотнения: NBR
  • Присоединение: резьбовое G¾", G1"
Оставить заявку

Описание


Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCA21 предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

  • Устойчивая работа с загрязненной водой
  • Простая разборка клапана
  • Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
  • Возможность ручного открытия/закрытия клапана при отсутствии питания

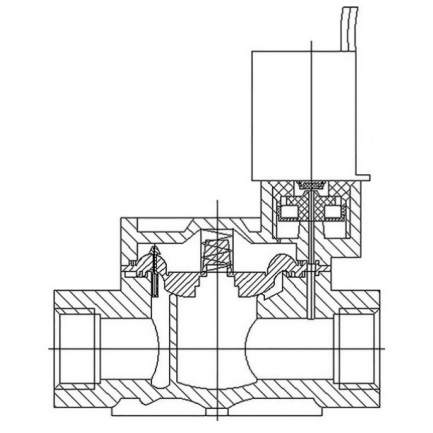

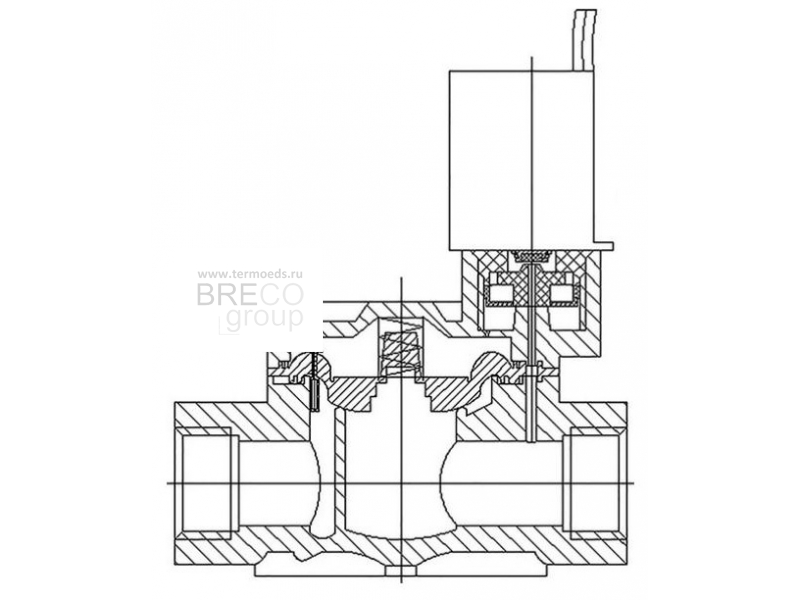

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

ПараметрЗначение
Рабочая средаВода, горячая вода
МатериалКорпуса: нейлон
Уплотнения: NBR
Температура рабочей среды−10...80°С
Рабочее давление0,1...1,0 МПа
Диаметр условного прохода20 мм, 25 мм
ПрисоединениеРезьбовое G¾", G1"
КатушкаSE02B; IP65
Питание~220 В, ~110 В, ~24 В
=24 В, =12 В
Мощность10 ВА (АС), 8 Вт (DC)


Модификации:

МодельДу, ммKv, м³/чПрисоединениеPmin , МПаPmax , МПаКатушкаВес, кг
AR-YCA2120 GLN207,68G¾"0,11,0SE02B0,39
AR-YCA2125 GLN2510,24G1"0,42

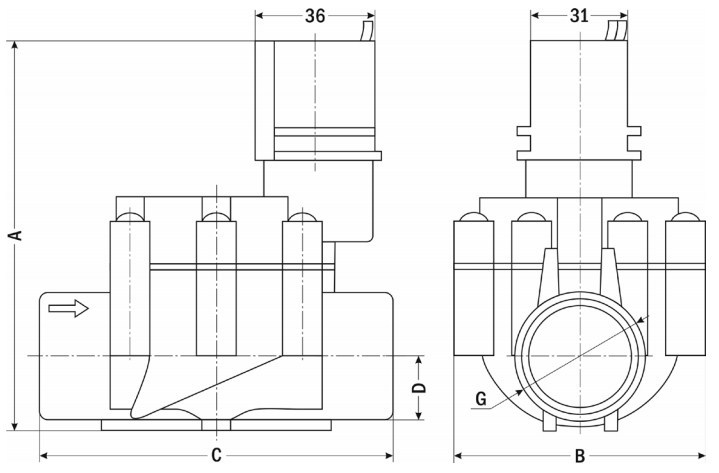

Габаритные размеры
Размер, ммAR-YCA2120AR-YCA2125
A119127
B7782
C108113
D1521
G¾"1"
