Соленоидный клапан (электромагнитный) AR-YC070613

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

  • Рабочая среда: бензин, дизтопливо, воздух, инертные газы
  • Температура рабочей среды: −10…120°С
  • Рабочее давление: 0...1,6 МПа
  • Диаметр условного прохода: 2,0 мм, 2,5 мм
  • Материал корпуса: латунь
  • Материал уплотнения: VITON
  • Присоединение: резьбовое ⅛" или 2 штуцера ∅7,5
Уточняйте цену

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-YC070613 предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

  • Клапан для дизтоплива и бензина
  • Используется как исполнительный механизм устройства ограничения скорости (УОС) автомобиля
  • Возможность регулирования потока рабочей среды при закрытом состоянии клапана (при отсутствии напряжения на клеммах катушки)
  • Вибростойкий клапан
  • 2 штуцера ∅7,5 в комплекте
  • Срабатывание при нулевом давлении
  • Работа при высоком давлении до 1,6 МПа
  • Пониженное энергопотребление
  • Долговременная работа без перегрева
  • Долгий срок службы

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

ПараметрЗначение
Рабочая средаБензин, дизтопливо, воздух, инертные газы
МатериалКорпусаЛатунь
УплотненияVITON
Температура рабочей среды−10…120°С
Рабочее давление0…1,6 МПа
Диаметр условного прохода2,0 мм, 2,5 мм
ПрисоединениеРезьбовое ⅛" или 2 штуцера ∅7,5
КатушкаS81B, IP65
Питание=24 В, =12 В
Мощность6,5 Вт


Модификации:

МодельДу, ммKv, м³/чПрисоединениеPmin, МПаPmax, МПаВес, кгКатушка
AR-YС070613-20 GBV2,00,12⅛" или 2 штуцера ∅ 7,501,60,216 (клапан)
0,076 (штуцеры)
S81B
AR-YС070613-25 GBV2,50,18

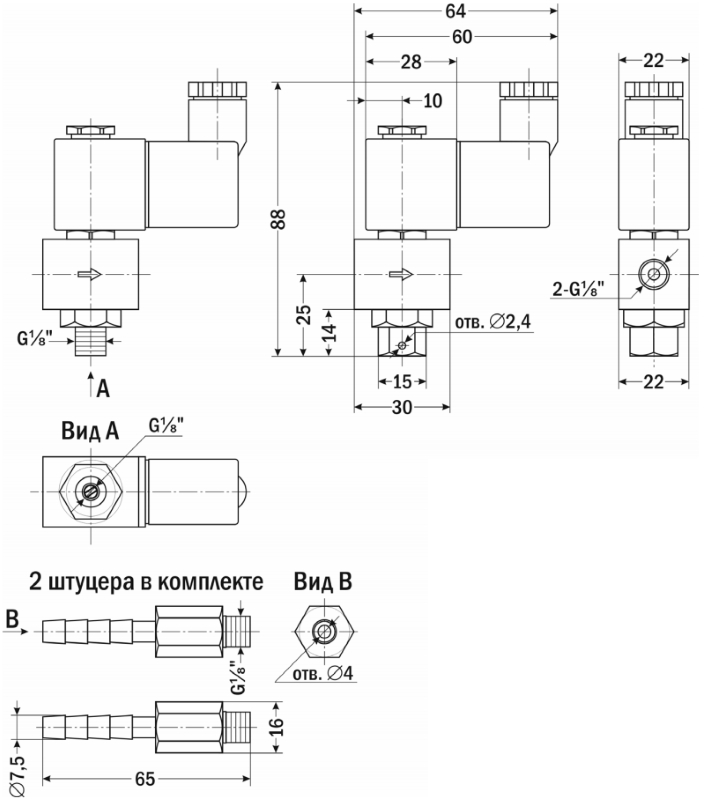

Габаритные размеры
