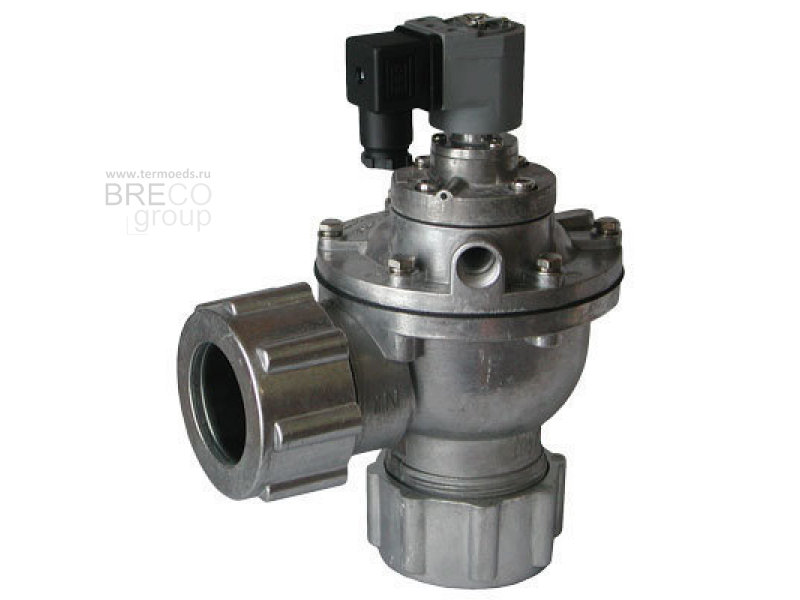

Соленоидный клапан (электромагнитный) AR-RMF-DD

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

  • Рабочая среда: воздух
  • Температура рабочей среды: −5...55°С
  • Рабочее давление: 0,3...0,8 МПа
  • Диаметр условного прохода: 25 мм, 40 мм
  • Материал корпуса: алюминий
  • Материал уплотнения: NBR
  • Присоединение: штуцеры ∅ 35 мм, ∅ 50 мм
  • Импульсный клапан мембранного типа для систем пылеудаления
Оставить заявку

Описание


Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-RMF-DD предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

  • Высокая пропускная способность благодаря угловой конструкции
  • Минимальное время открытия и закрытия
  • Быстросъемное присоединение
  • Аналог клапанов GOYEN

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

ПараметрЗначение
Рабочая средаВоздух
МатериалКорпусаАлюминий
УплотненияNBR
Температура рабочей среды−5...55°С
Рабочее давление0,3...0,8 МПа
Диаметр условного прохода25 мм, 40 мм
ПрисоединениеШтуцеры ∅ 35 мм, ∅ 50 мм
КатушкаSB461, IP65
Питание~220 В, ~110 В, ~24 В
  =24 В, =12 В
Мощность25 ВА (АС), 20 Вт (DC)


Модификации:

МодельДу, ммKv, м³/чПрисоединениеPmin , МПаPmax , МПаКатушкаВес, кг
AR-RMF-25DD CAN2512Штуцер ∅ 35 мм0,30,8SB4611,25
AR-RMF-45DD CAN4030Штуцер ∅ 50 мм2,19

Габаритные размеры
Размер, ммA∅ BC
AR-RMF-25DD CAN18983131
AR-RMF-45DD CAN237122180
