Описание
Соленоидный клапан (клапан электромагнитный) AR-KS-40 нормально открытый миниатюрный на высокое давление.
Особенности:
- Работа при высоком давлении до 4 МПа
- Срабатывание при нулевом давлении
Принцип действия и область применения:
Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, нефтепродукты |
| Температура рабочей среды | −20…120°C |
| Материалы | Корпус: латунь Уплотнения: VITON |
| Рабочие температуры клапана для уплотнения | −20…120°C |
| Рабочее давление | 0...4,0 MПa |
| Присоединение | Резьбовое: G⅛" |
| Катушка | AS02 |
| Питание | DC: 12В; 24В AC: 24В; 110В; 220В |
| Габаритные размеры | 90×46×91 мм |
| Обозначение | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Катушка | Вес, кг |
| AR-KS-40 GBV | 2,2 | 0,13 | ⅛" | 0,0 | 4,0 | AS02 | 0,75 |

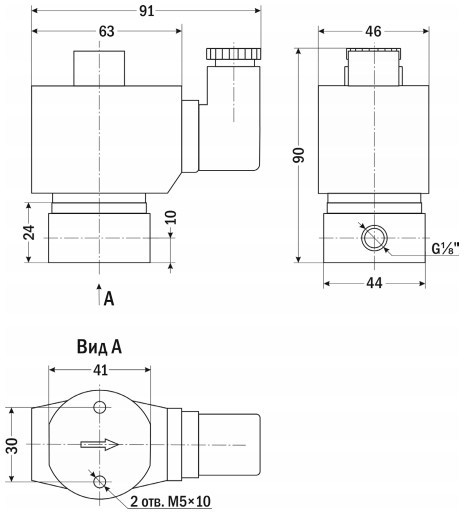

| Габаритные размеры |
 |
