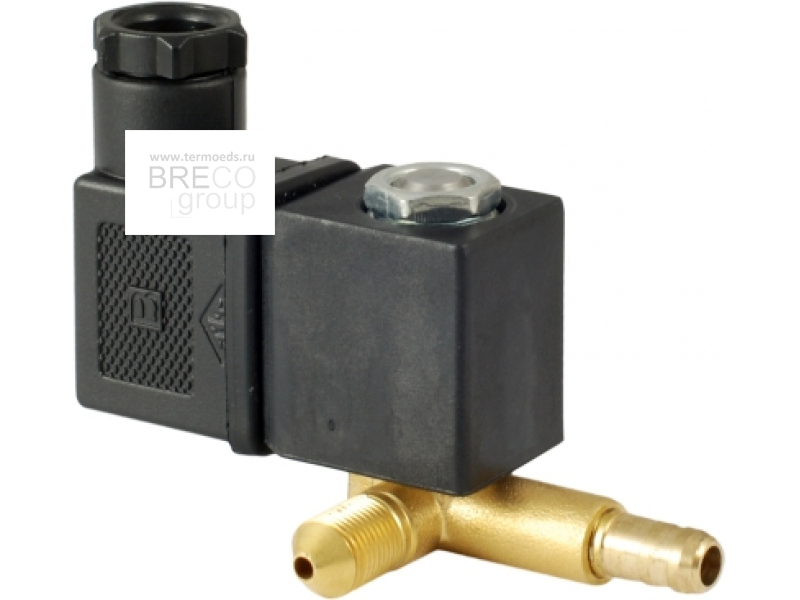

Соленоидный клапан (электромагнитный) AR-552403

Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем, для пара для управления потоком рабочей среды в трубопроводе

  • Рабочая среда: пар, вода, горячая вода, воздух, инертные газы
  • Температура рабочей среды: −20...200°С
  • Рабочее давление: 0...0,5 МПа
  • Диаметр условного прохода: 2,5 мм
  • Материал корпуса: латунь
  • Материал уплотнения: силикон
  • Присоединение: резьбовое наруж. G⅛”, штуцер ∅ 7,5 мм
Оставить заявку

Описание


Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем, для пара AR-552403 предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

  • Пригоден для работы в кофемашинах, электроутюгах и других устройствах с использованием пара
  • Возможность срабатывания при нулевом давлении
  • Пониженное энергопотребление
  • Компактный размер

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

ПараметрЗначение
Рабочая средаПар, вода, горячая вода, воздух, инертные газы
МатериалКорпуса: латунь
Уплотнения: силикон
Температура рабочей среды−20...200°С
Рабочее давление0...0,5 МПа
Диаметр условного прохода2,5 мм
ПрисоединениеРезьбовое наруж. G⅛”, штуцер ∅ 7,5 мм
КатушкаSA11B, (SB285); IP65
Питание~220 В, ~110 В, ~24 В
=24 В, =12 В
МощностьSB285: 6 ВА (АС), 6 Вт (DC)
SA11B: 9 ВА (АС), 8 Вт (DC)


Модификации:

МодельДу, ммKv, м³/чПрисоединениеPmin , МПаPmax , МПаВес, гКатушка
AR-552403 GBQ2,50,14G⅛”, штуцер ∅ 7,5 мм00,5130SA11B, (SB285)

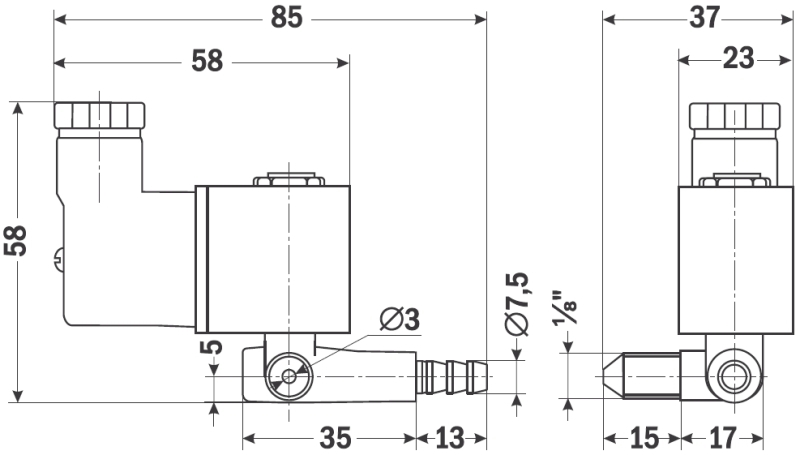

Габаритные размеры
