Описание

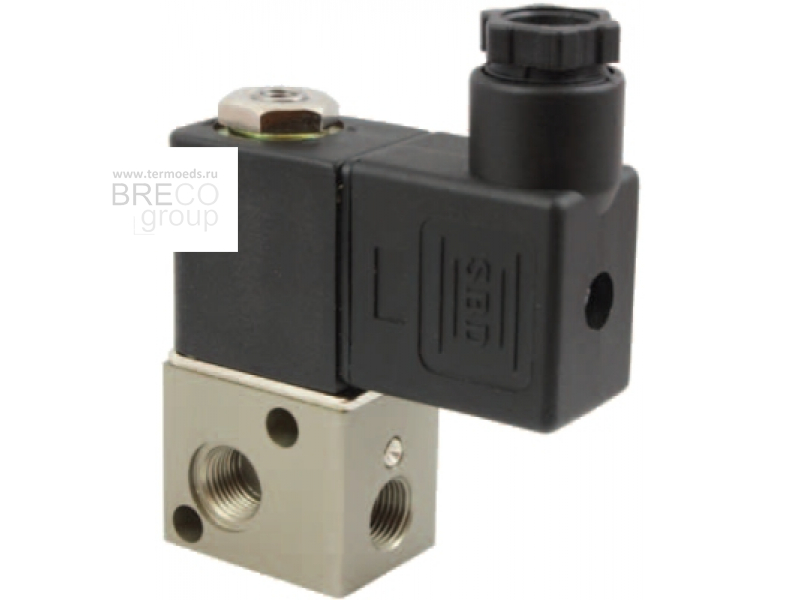

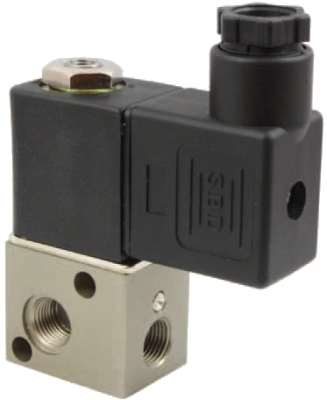

Клапан соленоидный четырехходовой 4/2 прямого действия с поршнем AR-3V1 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:

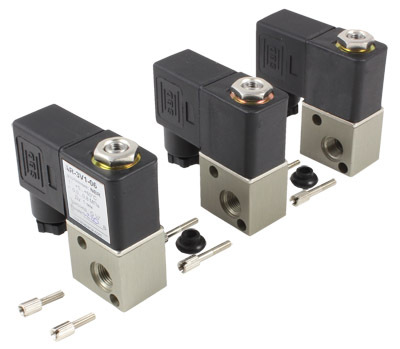

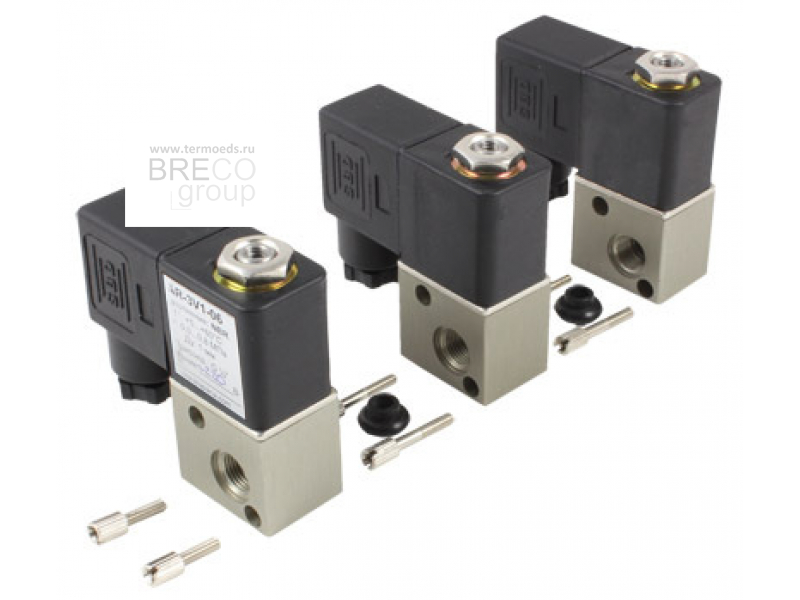

- Несколько клапанов могут быть объединены в один блок
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Компактный размер
Принцип действия и область применения:
Четырехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2, 3, 3') и позволяют пропускать поток рабочей среды в разных направлениях. К примеру, при отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1 ↔ 2 и 3 ↔ 3', при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 2 ↔ 3 и 3 ↔ 3'. При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1 ↔ 2 и 3 ↔ 3'.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Воздух, инертные газы |
| Материалы | Корпуса: алюминий Уплотнения: NBR |
| Температура рабочей среды | 5...60°С |
| Рабочее давление | 0...0,8 МПа |
| Диаметр условного прохода | 1 мм |
| Присоединение | Резьбовое M5 или G⅛", порт сброса – ⅛" |
| Катушка | SB075, IP65 |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность | 6,2 ВА (AC), 3,5 Вт (DC) |
Модификации:
| Модель | Ду, мм | Kv, м3/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-3V1-M5 MAN | 1 | 0,1 | M5 | 0 | 0,8 | SB075 | 0,132 |
| AR-3V1-06 GAN | G⅛" |

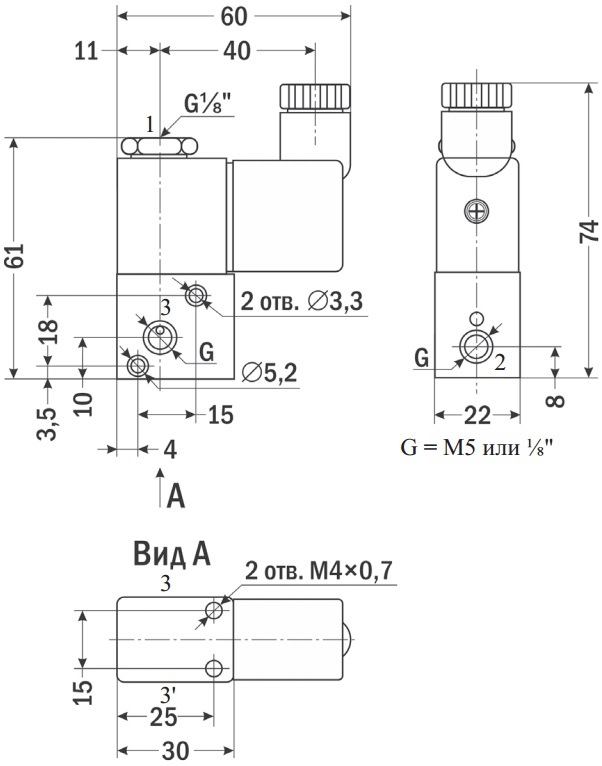

| Габаритные размеры |
 |
