Описание
Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе
Особенности:
- Подходит для систем вентиляции
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Долгий срок службы
Принцип действия и область применения:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа изделия, когда клапан должен быть закрыт большую часть времени, либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Воздух, кислород | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | Силикон | |
| Температура рабочей среды | −30...+80°С | |
| Рабочее давление | 0...0,05 МПа | |
| Диаметр условного прохода | 10 мм | |
| Присоединение | Резьбовое G½" | |
| Питание | ~220 В, ~110 В, ~24 В, =110 В, =24 В, =12 В | |
| Катушка | Мощность | AC | DC | ||||
| ~220 В | ~110 В | ~24 В | =110 В | =24 В | =12 В | ||
| AS11H IP65 | 22 ВА | V | V | V | |||
| 13 Вт | V | V | V | ||||
| S91H IP54 | 20 ВА | V | V | V | |||
| 14 Вт | V | V | |||||
| ASE11H* IP65 | 4,5 ВА | V | |||||
| 8 Вт | V | V | |||||
* Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-2Z31-10-1/2-GSQ | 10 | 0,68 | ½" | 0,00 | 0,05 | 457 |
Расшифровка обозначения клапана AR-2Z31-10-1/2-XYZ:
AR-2Z31 — модель клапана;
10 — диаметр условного прохода, мм;
1/2 — размер резьбы в дюймах;
X — присоединение: G — трубная резьба;
Y — материал корпуса: S — нержавеющая сталь;
Z — материал уплотнения: Q — силикон.
AR-2Z31 — модель клапана;
10 — диаметр условного прохода, мм;
1/2 — размер резьбы в дюймах;
X — присоединение: G — трубная резьба;
Y — материал корпуса: S — нержавеющая сталь;
Z — материал уплотнения: Q — силикон.

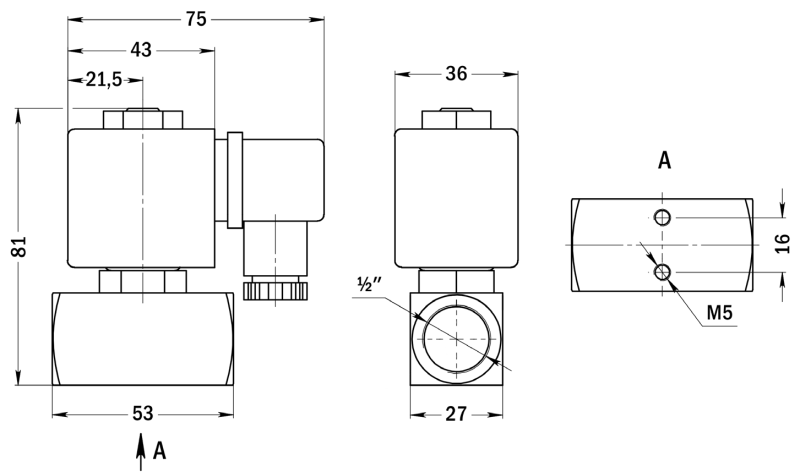

| Габаритные размеры |
 |
