Описание
Клапан соленоидный нормально открытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе
Особенности:
- Срабатывание при нулевом давлении
- Высокая частота срабатывания
- Долгий срок службы
Принцип действия и область применения:Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени, либо когда он обязательно должен быть открыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени, либо когда он обязательно должен быть открыт при отключении электропитания системы.
Для защиты клапана от попадания инородных частиц необходима установка фильтра-грязевика типа ФС-У перед входным отверстием соленоидного клапана.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, спирт, масла | |
| Материал | Корпуса | Нержавеющая сталь, латунь |
| Уплотнения | VITON | |
| Температура рабочей среды | −10…+120°С | |
| Рабочее давление | 0...0,9 МПа | |
| Диаметр условного прохода | 15...25 мм 40...50 мм (для стальных корпусов) | |
| Присоединение | Резьбовое G½"...G2" | |
| Питание | ~220 В, ~110 В, ~24 В, =110 В, =24 В, =12 В | |
| Катушка | Ду, мм | Мощность | AC | DC | ||||
| ~220 В | ~110 В | ~24 В | =110 В | =24 В | =12 В | |||
| AS91HT IP54 | 15...25 | 20 ВА | V | V | V | |||
| 14 Вт | V | V | ||||||
| AS71H IP54 | 40...50 | 17 ВА | V | V | V | |||
| 23 Вт | V | V | V | |||||
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа |
| AR-2W42-15-1/2-GYV | 15 | 3,8 | ½" | 0,0 | 0,9 |
| AR-2W42-20-3/4-GYV | 20 | 8 | ¾" | ||
| AR-2W42-25-1-GYV | 25 | 10 | 1" | ||
| AR-2W42-40-1.1/2-GSV | 40 | 27 | 1½" | ||
| AR-2W42-50-2-GSV | 50 | 31 | 2" |
Расшифровка обозначения на примере клапана AR-2W42-15-1/2-XYZ:
AR-2W42 – модель клапана.
15 – Ду, мм (диаметр условного отверстия).
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.
AR-2W42 – модель клапана.
15 – Ду, мм (диаметр условного отверстия).
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.
| Габаритные размеры |
 |

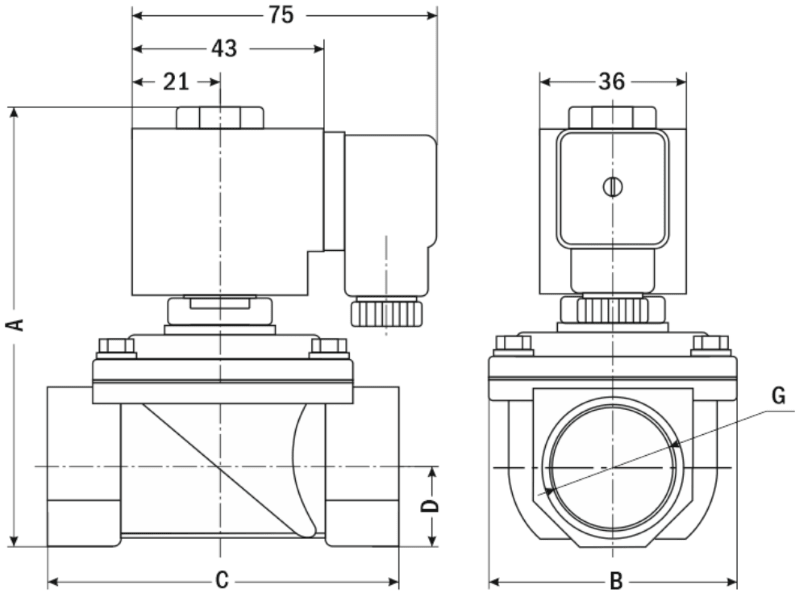

| AR-2W42-15...25 |
 |

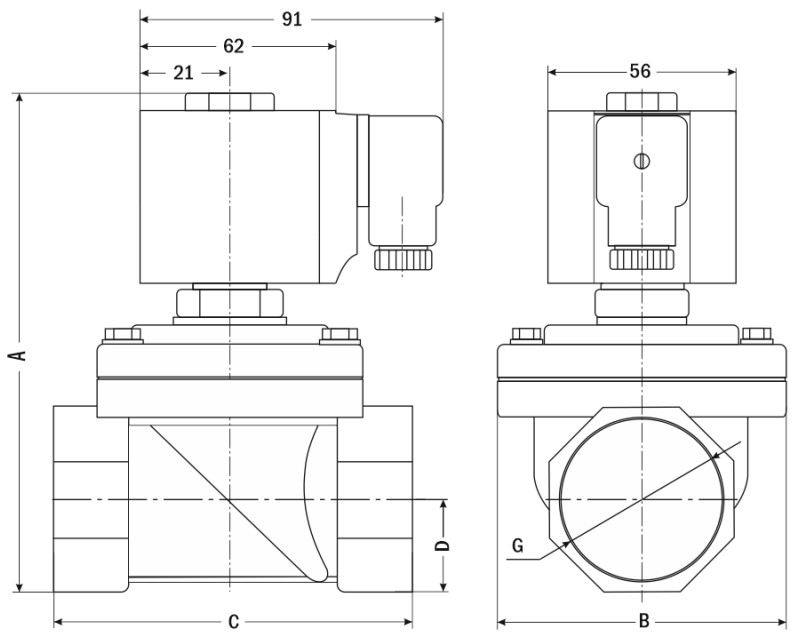

| AR-2W42-40...50 |
| Размер, мм | AR-2W42, Ду, мм | |||||||
| 15 | 20 | 25 | 40 | 50 | ||||
| Материал корпуса | Латунь | Сталь | Латунь | Сталь | Латунь | Сталь | Сталь | Сталь |
| A | 100 | 105 | 113 | 152 | 170 | |||
| B | 50 | 50 | 61 | 86 | 100 | |||
| C | 66 | 66 | 86 | 110 | 137 | |||
| D | 13 | 16 | 19,5 | 27,5 | 35 | |||
| 5G | ½" | ¾" | 1" | 1½" | 2" | |||
| Вес, г | 620 | 612 | 674 | 621 | 873 | 844 | 2024 | 3106 |
