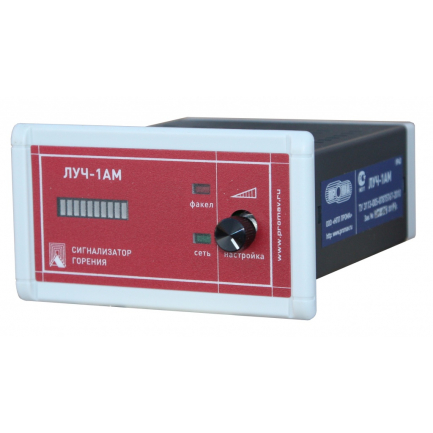

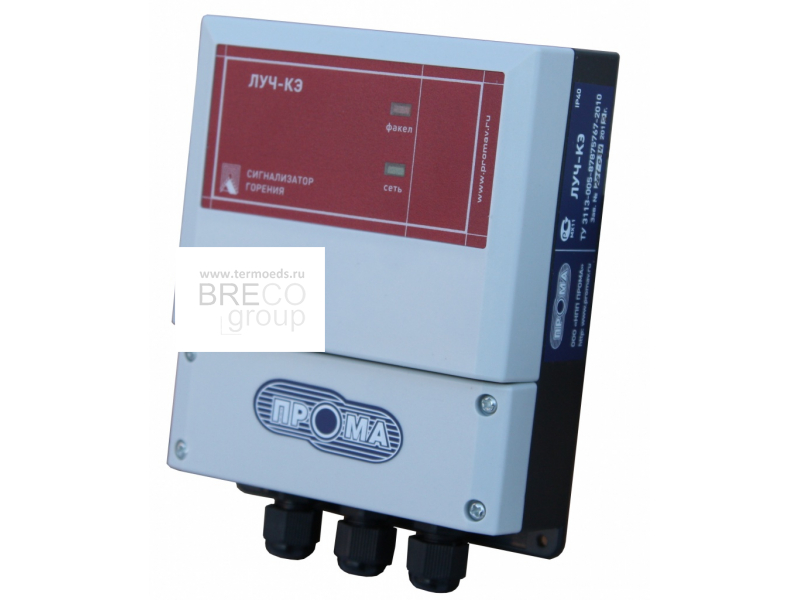

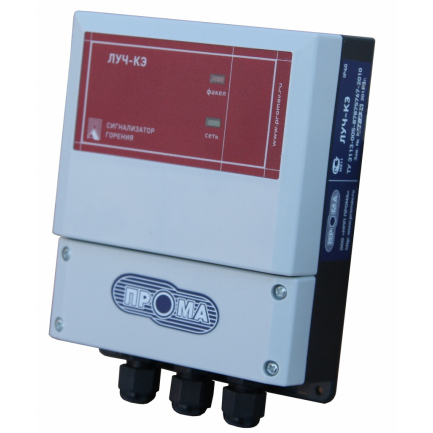

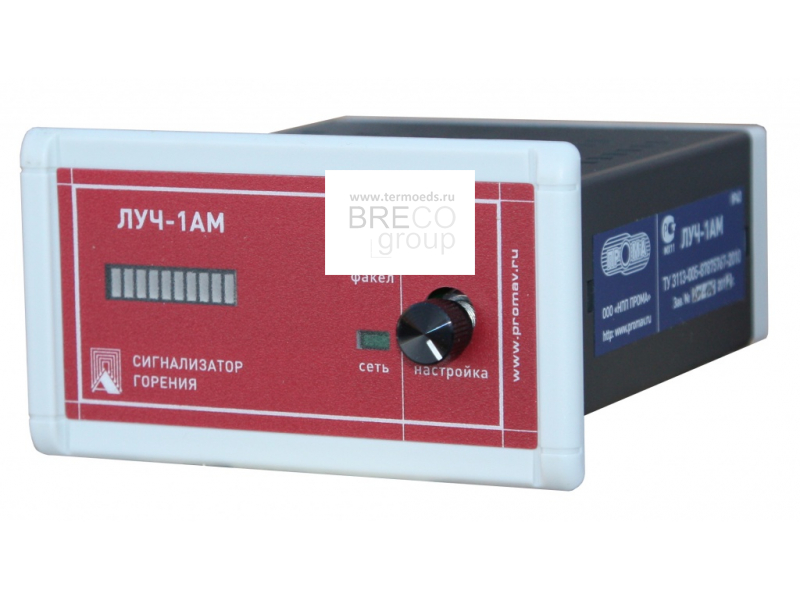

Сигнализаторы горения ЛУЧ-1АМ, ЛУЧ-КЭ

Для контроля и индикации наличия факела запальных устройств или горелки в топках котлов и в технологических установках.

Оставить заявку

Описание


Используются в качестве вторичных преобразователей сигналов от фотодатчиков, ионизационных датчиков, контрольных электродов (ЛУЧ-1АМ) или контрольных электродов (ЛУЧ-КЭ).

В качестве фотодатчиков используются ФД-02 - инфракрасное или ФД-05 ГМ ультрафиолетовое излучение факела горелки.

Выпускаются в 2-х вариантах – щитовое и настенное исполнение.

  • Простота настройки прибора;
  • В исполнении Н и Щ имеется светодиодная линейка интенсивности факела;
  • Возможность работы с фотодатчиками инфракрасного и ультрафиолетового излучения;
  • Повышенная помехозащищенность от сетевых наводок.

Основные технические характеристики ЛУЧ-1АМ, ЛУЧ-КЭ

Длина линии датчик-сигнализатор:
- с фотодатчиком, м не более
- ионизационным датчиком, м не более

200
100 (до 200 м для ЛУЧ-КЭ)
Температура окружающей среды °Сот -40 до +60
Чувствительность на частоте 15 Гц при усилении, мВ не хуже
- Регулятор-mах
- Регулятор-min

0,5
2,0
Напряжение питания, В220В, 50Гц
Допустимая нагрузка по коммутации внешних цепей:
- Постоянный ток
- Переменный ток

30 В/2А
220В/0,1А
Быстродействие сигнализатора, с не более2
Степень защиты, (код IP)IP54
Габаритные размеры: длина х ширина х высота, мм
-настенное исполнение
-щитовое исполнение

135 х 60 х 105
96 х 105 х 48
Масса сигнализатора, кг0,6

Схема внешних подключений

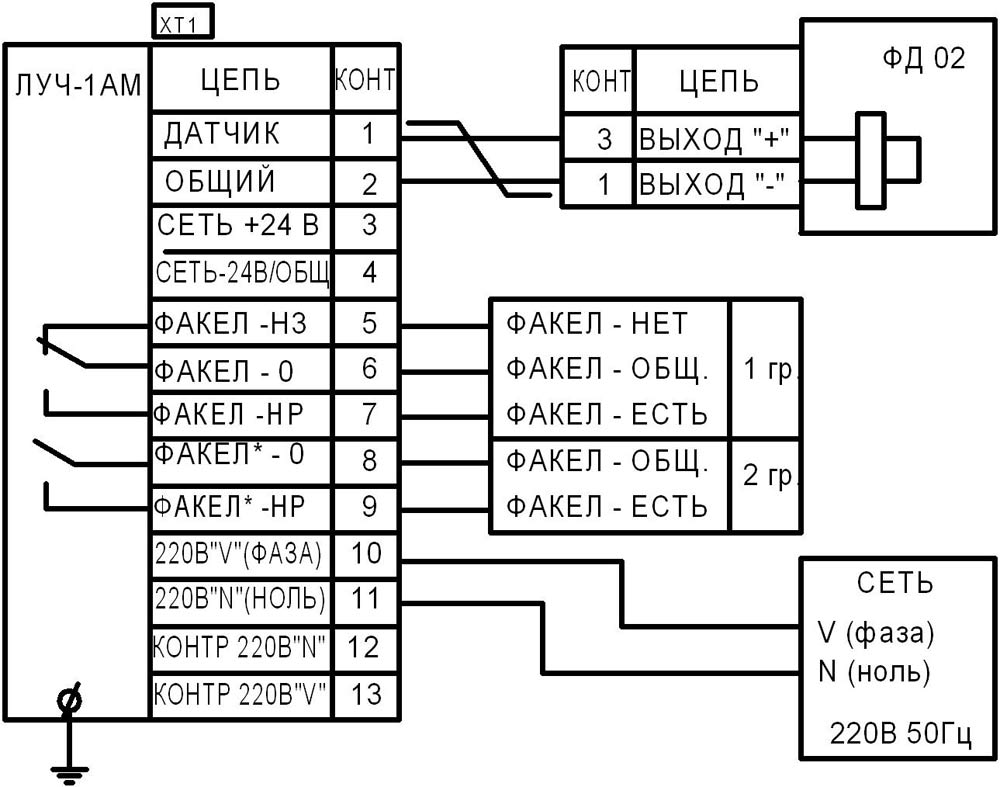

  • ЛУЧ-1АМ

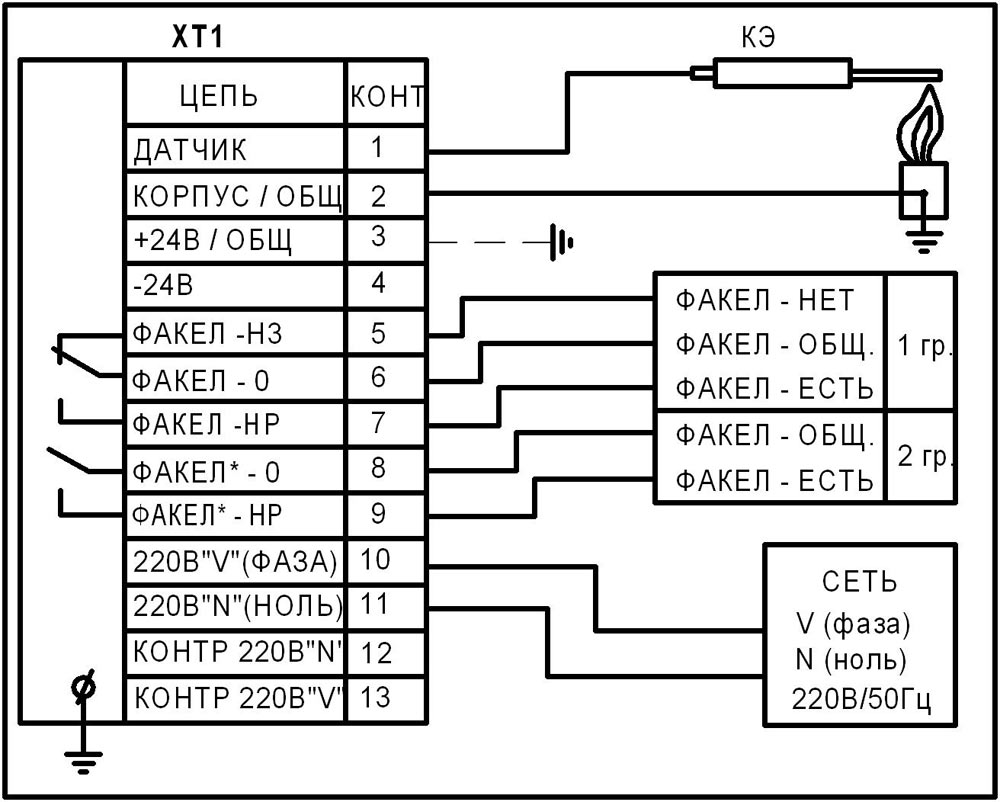

  • ЛУЧ-КЭ
