СБМ3Ф500ТВ1, Трехфазные силовые блоки

Силовой блок предназначен для бесконтактного регулирования тока трехфазной нагрузки до 500А на одну фазу приборами ТЕРМОДАТ или другими управляющими устройствами. Используется там, где требуется долгий срок службы и большой ресурс по числу коммутаций.

Оставить заявку

Описание


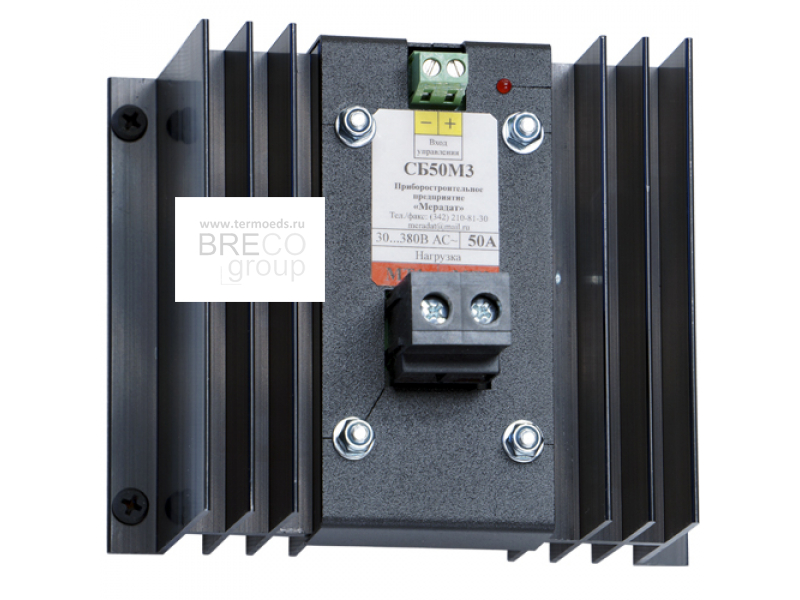

Прибор состоит из блока управления тиристорами и радиаторов с установленными на них тиристорными сборками. На радиаторах установлены вентиляторы активного охлаждения. На одной из боковых шторок радиаторов установлены блок управления тиристорами и блок управления вентиляторами. Схема управления построена на базе оптосимистора, имеющего оптическую развязку цепи управления от силовой цепи, и детектор прохождения напряжения через ноль. Тиристоры открываются в момент, когда напряжение на нем близко к нулю. Поэтому прибор создает минимальные помехи в сети. Блок управления вентиляторами контролирует температуру радиаторов и при необходимости включает активное охлаждение. В случае аварийной ситуации (перегрев) происходит защитное отключение.

Прибор обеспечивает два метода управления мощностью электронагревателей: метод ШИМ и метод распределенных сетевых периодов (определяется регулятором).

Функциональные возможности

  • Управление мощностью методами широтно-импульсной модуляции и распределенных сетевых периодов (определяется регулятором).
  • Управление тремя фазами
  • Коммутация токов до 500А на одну фазу.
  • Большой ресурс по числу коммутаций.
  • Вход запрета.
  • Интеллектуальное активное охлаждение с защитой от перегрева

Технические характеристики

Количество коммутируемых фаз3
Управляющий сигнал5…30 В, DC
Ток управляющего сигнала20 мА
Время срабатывания< 10 мс
Напряжение пробоя вход-выход1000 В
Максимальный коммутируемый ток (на фазу)500 А
Коммутируемое напряжение30…380 В, AC
Тепловыделение< 1150 Вт
Силовой элементтиристорные сборки
Активное охлаждениеда
Защита от расфазировкинет
Входы управления
Т-вход (аналоговый)да
Т-вход (цифровой)нет
Аналоговый (0…5 мА)нет
Аналоговый (4…20 мА)нет
Внешние кнопкинет
Переменный резисторнет
Вход запретада
Методы регулирования
ФИУнет
ШИМда
РСПда
Монтаж
Открытыйнет
В силовой шкафда
Габаритные размеры
Длина основания720 мм
Ширина основания370 мм
Высота конструкции< 270 мм
Условия эксплуатации
Температура окружающей среды0…+50 °С
Относительная влажность воздуха (при 30°С)< 95%
Воздействие прямых солнечных лучейне допускается
