Описание

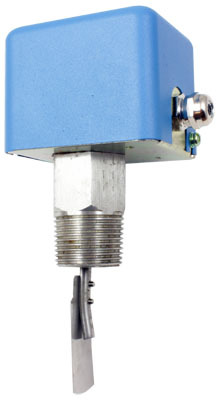

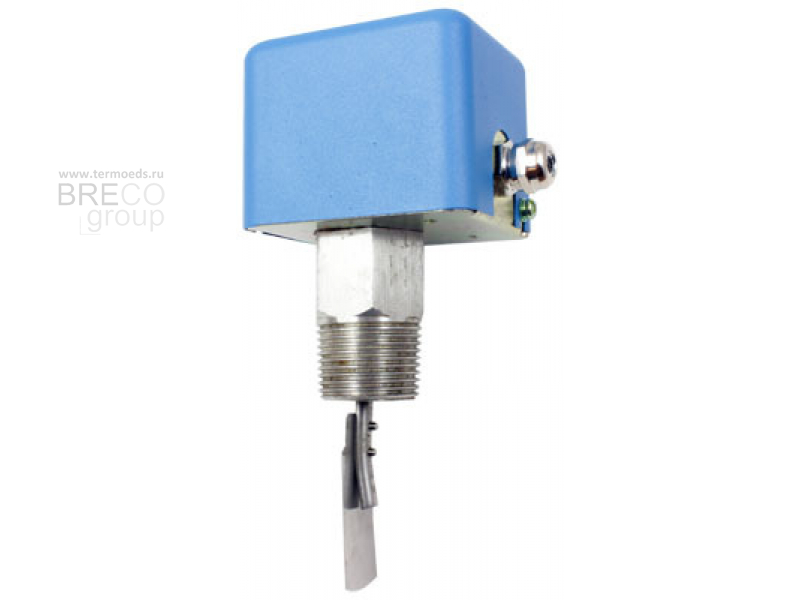

Прибор для контроля потока неагрессивных жидкостей в трубопроводе
- Рабочая среда: вода, этиленгликоль и другие жидкости, неагрессивные к нерж. стали
- Максимальное давление рабочей среды: 1,6 МПа
- Температура рабочей среды: −25…250°С
- Расход: 1,2...108 м³/ч
- Реле: ~3 А, 220 В
- Присоединение: K½, K¾", K1"
- Материал штуцера: нержавеющая сталь
- Защита: IP33
Приборы устанавливаются в тройник трубопровода.
Данные устройства обычно применяются для определения наличия или отсутствия потока жидкости и управления исполнительным механизмом в различных системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации.
Особенности:
- В комплект поставки входят сменные пластинки (лепестки) для труб диаметром от ¾" до 6"
- Подстроечный винт для изменения порога срабатывания реле
Технические характеристики
| Параметр | Значение | ||
| ДР-П-35-15 | ДР-П-35-20 | ДР-П-35-25 | |
| Рабочая среда | Вода, этиленгликоль и другие жидкости, неагрессивные к нерж. стали | ||
| Максимальное давление рабочей среды | 1,6 МПа | ||
| Температура рабочей среды | −25…250°С | ||
| Температура эксплуатации | −20…80°С | ||
| Расход | 1,2...108 м³/ч | ||
| Реле | ~3 А, 220 В | ||
| Присоединение | K½" | K¾" | K1" |
| Материал штуцера | Нержавеющая сталь | ||
| Количество сменных лепестков | 5 шт. | ||
| Степень защиты | IP55 | ||
| Габаритные размеры без лепестков | 149×95×65 мм | ||
| Габаритные размеры лепестков | 34×25 мм 56×25 мм 84×25 мм 108×25 мм 160×25 мм | ||
| Вес | 542 г | 572 г | 636 г |

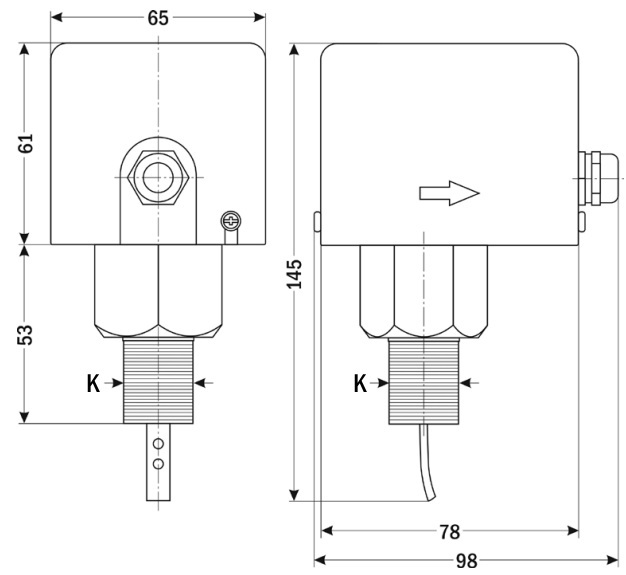

Габаритные размеры

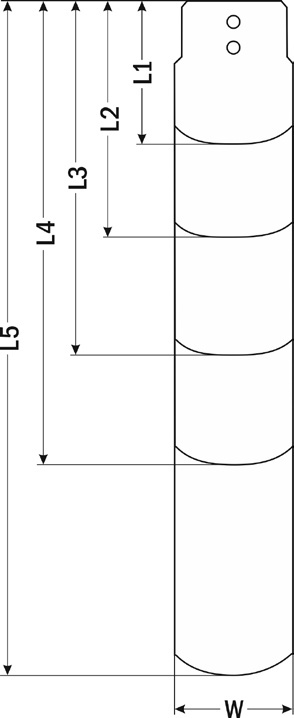

Сменные лепестки
Размеры, мм | ДР-П-35 |
| L1 | 34 |
| L2 | 56 |
| L3 | 84 |
| L4 | 108 |
| L5 | 160 |
| W | 25 |
