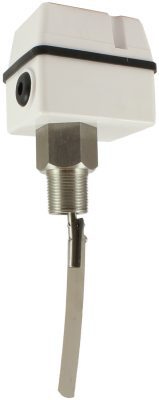

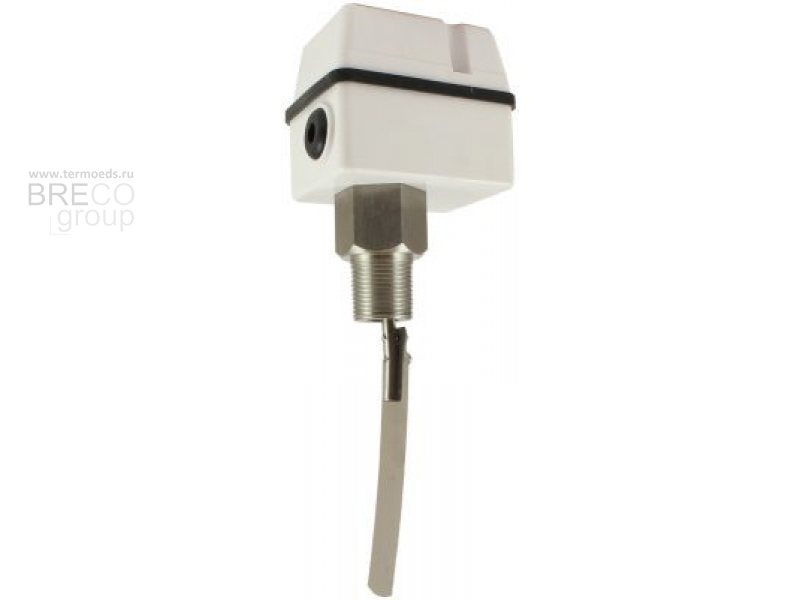

Реле потока лепестковое ДР-П-34

ARC

Реле потока лепестковое ДР-П-34 предназначено для контроля потока неагрессивных жидкостей в трубопроводе.

Уточняйте цену

Прибор для контроля потока неагрессивных жидкостей в трубопроводе

  • Рабочая среда: вода, этиленгликоль и другие жидкости, неагрессивные к нерж. стали
  • Максимальное давление рабочей среды: 1,6 МПа
  • Температура рабочей среды: −25…125°С
  • Расход: 0,6...94,2 м³/ч
  • Реле: ~8 А, 220 В
  • Присоединение: К½, К¾"
  • Материал штуцера: нержавеющая сталь
  • Защита: IP55

Приборы устанавливаются в тройник трубопровода.
Данные устройства обычно применяются для определения наличия или отсутствия потока жидкости и управления исполнительным механизмом в различных системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации.

Особенности:

  • В комплект поставки входят сменные пластинки (лепестки) для труб диаметром от ¾" до 6"
  • Подстроечный винт для изменения порога срабатывания реле

Технические характеристики

ПараметрЗначение
ДР-П-34-15ДР-П-34-20
Рабочая средаВода, этиленгликоль и другие жидкости, неагрессивные к нерж. стали
Максимальное давление рабочей среды1,6 МПа
Температура рабочей среды−25…125°С
Температура эксплуатации−20…70°С
Расход0,6...94,2 м³/ч
Реле~8 А, 220 В
ПрисоединениеK½"K¾"
Материал штуцераНержавеющая сталь
Количество сменных лепестков5 шт.
Степень защитыIP55
Габаритные размеры без лепестков158×88×63 мм
Габаритные размеры лепестков30,5×26 мм
57×26 мм
83×26 мм
108×26 мм
162×26 мм
Вес417 г468 г

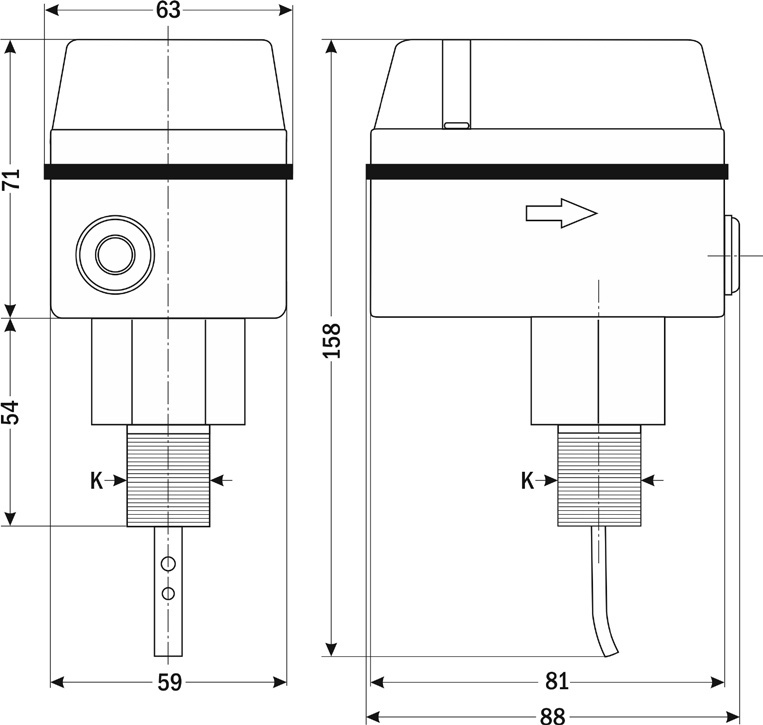

Габаритные размеры

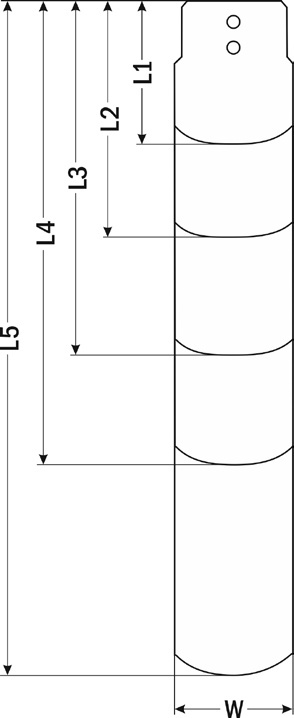

Сменные лепестки

Размеры, мм
ДР-П-34
L130,5
L257
L383
L4108
L5162
W26
