Описание

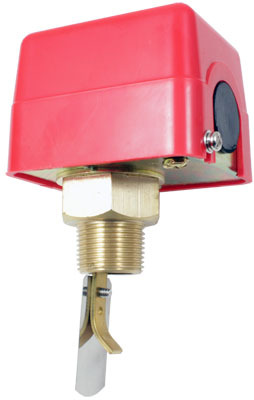

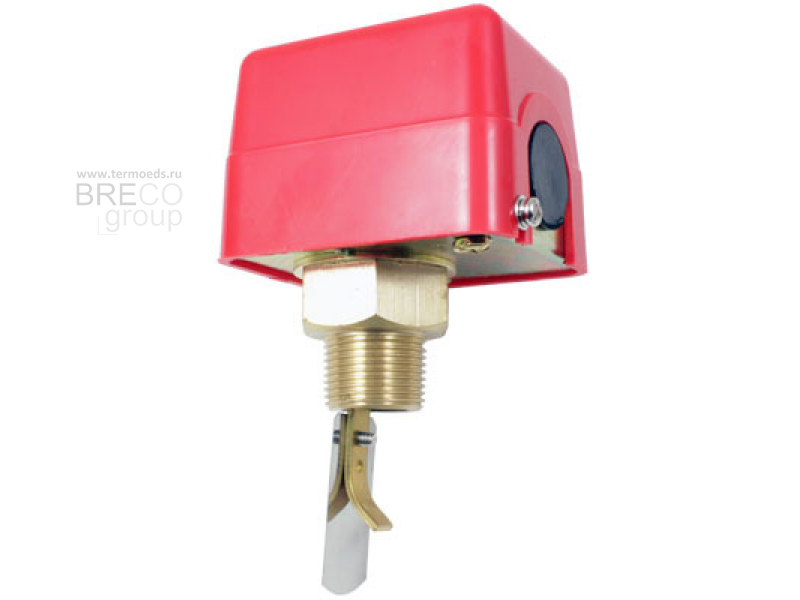

Прибор для контроля потока неагрессивных жидкостей в трубопроводе
- Рабочая среда: вода, этиленгликоль и другие жидкости, неагрессивные к нерж. стали
- Максимальное давление рабочей среды: 1 МПа
- Температура рабочей среды: 1…100°С
- Расход: 0,6...94,2 м³/ч
- Реле: ~15 А, 220 В
- Присоединение: K½", K¾", K1"
- Материал штуцера: латунь
- Защита: IP33
Приборы устанавливаются в тройник трубопровода.
Данные устройства обычно применяются для определения наличия или отсутствия потока жидкости и управления исполнительным механизмом в различных системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации.
Особенности:
- В комплект поставки входят сменные пластинки (лепестки) для труб диаметром от ¾" до 6"
- Подстроечный винт для изменения порога срабатывания реле
Технические характеристики
| Параметр | Значение | ||
| ДР-П-03-15 | ДР-П-03-20 | ДР-П-03-25 | |
| Рабочая среда | Вода, этиленгликоль и другие жидкости, неагрессивные к нерж. стали | ||
| Максимальное давление рабочей среды | 1 МПа | ||
| Температура рабочей среды | 1…100°С | ||
| Температура эксплуатации | 0…60°С | ||
| Расход | 0,6...94,2 м³/ч | 0,66...48,6 м³/ч | |
| Реле | ~15 А, 220 В | ||
| Присоединение | K½" | K¾" | K1" |
| Материал штуцера | Латунь | ||
| Количество сменных лепестков | 2 шт. | 1 шт. | 5 шт. |
| Степень защиты | IP33 | ||
| Габаритные размеры без лепестков | 122×86×64 мм | ||
| Размеры сменных лепестков | 43×16 мм 50×16 мм | 45×22 мм | 36×27 мм 60×27 мм 89×27 мм 125×27 мм 156×27 мм |
| Вес | 336 г | 350 г | 363 г |

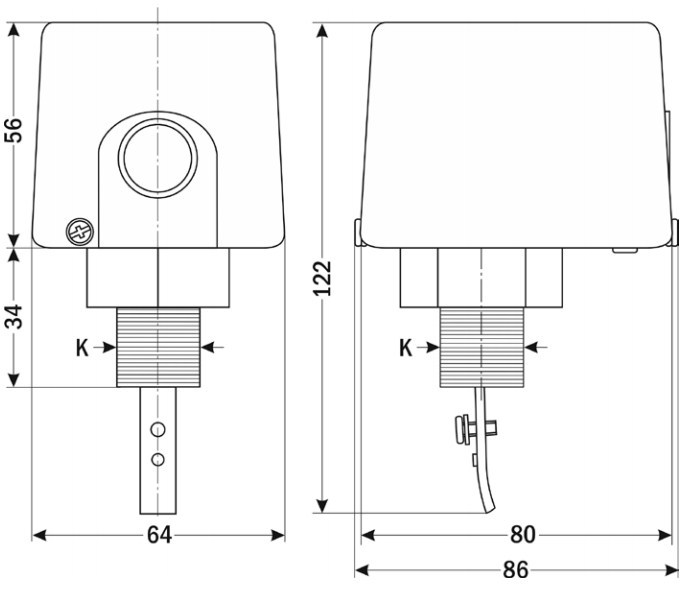

Габаритные размеры

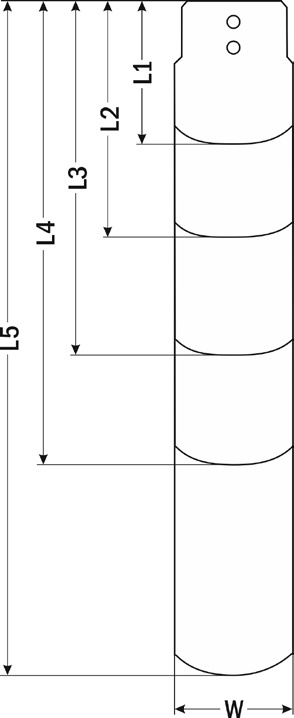

Сменные лепестки
Размеры, мм | ДР-П-03 | ||
| -15 | -20 | -25 | |
| L1 | 43 | 45 | 36 |
| L2 | 50 | – | 60 |
| L3 | – | – | 89 |
| L4 | – | – | 125 |
| L5 | – | – | 156 |
| W | 16 | 22 | 27 |
