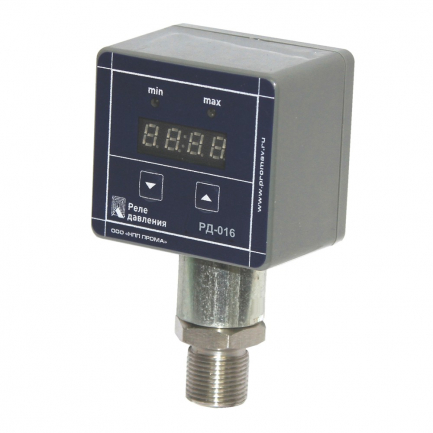

Реле давления РД-016

Для индикации текущего значения и коммутации электрических цепей при выходе действительного значения давления за пределы диапазона, задаваемого двумя независимыми уставками.

Применяется в вентиляции, теплоэнерегетике, коммунальном хозяйстве.

Оставить заявку

Описание


Особенности:

  • Индикация текущего значения;
  • Индикация срабатывания;
  • 2 уставки и 2 группы контактов реле, соответствующих MIN и МАХ;
  • Светодиодная индикация MIN и MAX.

Измеряемое давление:

ДИ – давление избыточное
ДИВ – давление избыточное и вакуумметрическое
ДД – перепад давления

  • Альтернатива механическим электро-контактным манометрам, механическим и электронным реле (ДМ, ЭКМ, ДН, ДРД и пр.)
  • Низкие пределы измерений (избыточное, вакуумметрическое, перепад давлений).
  • Независимость задания пределов 2-я уставками.
  • Фильтрация колебаний давлений.
  • Задержка срабатывания.
  • Большие допустимые перегрузки.
  • При допусковом контроле параметра (максимум-минимум) заменяет 2 реле давления.

Основные технические характеристики

Температура окружающей средыот -50 до +80
Точность измерения, %1,5
Напряжение питания (постоянный ток), В24±4
Потребляемая мощность, не более, Вт2
Тип выходаконтакты реле
Количество уставок2
Нагрузка на релейные выхода при <=30В, не более, А2
Пределы перенастройки, %от 5 до 100

Исполнения

МодельПредел
измерений, кПа
Перегрузка, кПаРабочее
давление, МПа
Рабочая
среда
РД-016-2,5ДИ0-2,510-Газ, воздух
РД-016-10ДИ0-1050
РД-016-40ДИ0-40100
РД-016-160ДИ0-160400Газ, воздух,
вода, масло
РД-016-600ДИ0-6001200
РД-016-2500ДИ0-25005000
РД-016-5000ДИ0-500010000
РД-016-0,25ДД0-0,25+10/-100,1Газ, воздух
РД-016-1ДД0-1,0+10/-10
РД-016-2,5ДД0-2,5+20/-20
РД-016-10ДД0-10+35/-35
РД-016-40ДД0-40+150/-700 - 2,5Газ, воздух,
вода, масло
РД-016-160ДД0-160+700/-350
РД-016-160ДД0-1000+2000/-1000
РД-016-160ДД0-2000+4000/-1000
РД-016-0,25ДИВ±0.25±1-Газ, воздух
РД-016-1ДИВ±1±2
РД-016-5ДИВ±5±10
РД-016-30ДИВ±30± 50

Применение

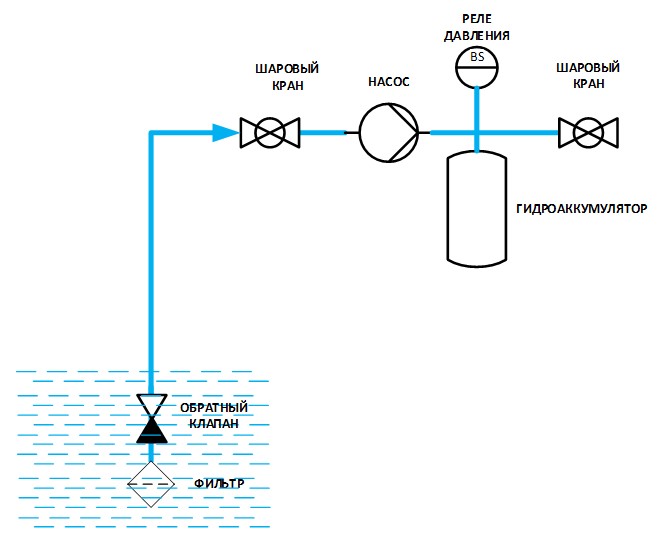

  • Водоснабжение

  • Управление автоклавом

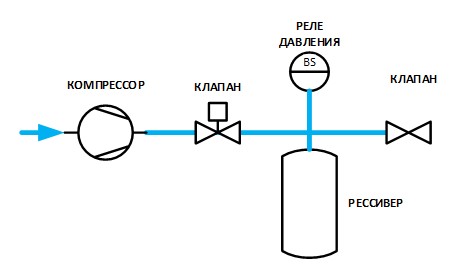

  • Управление компрессором

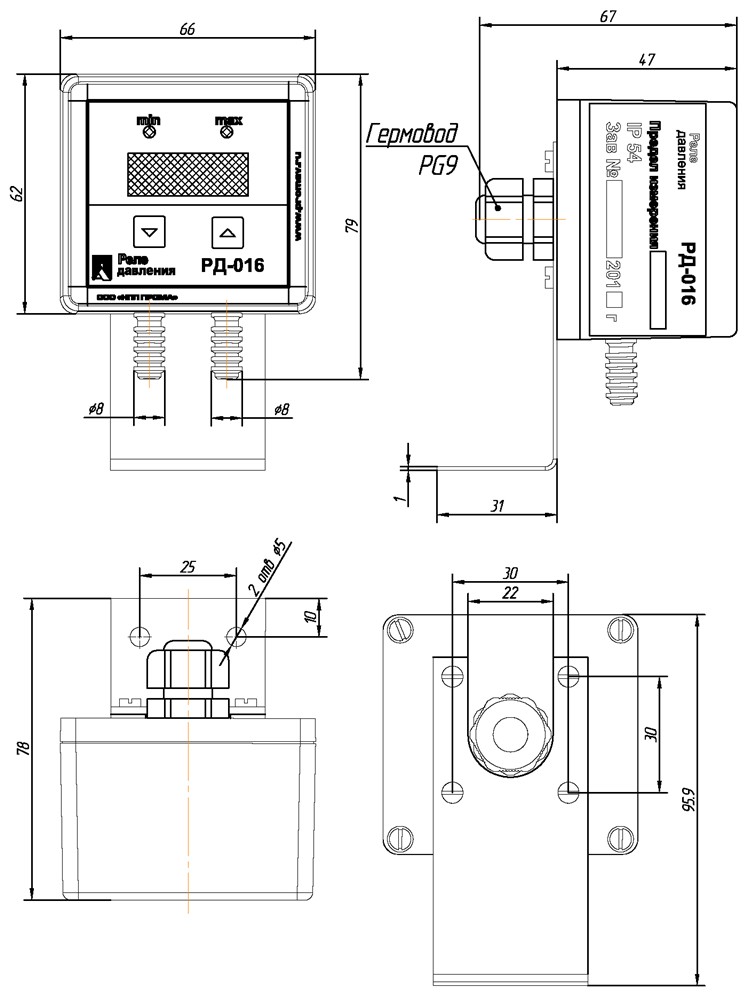

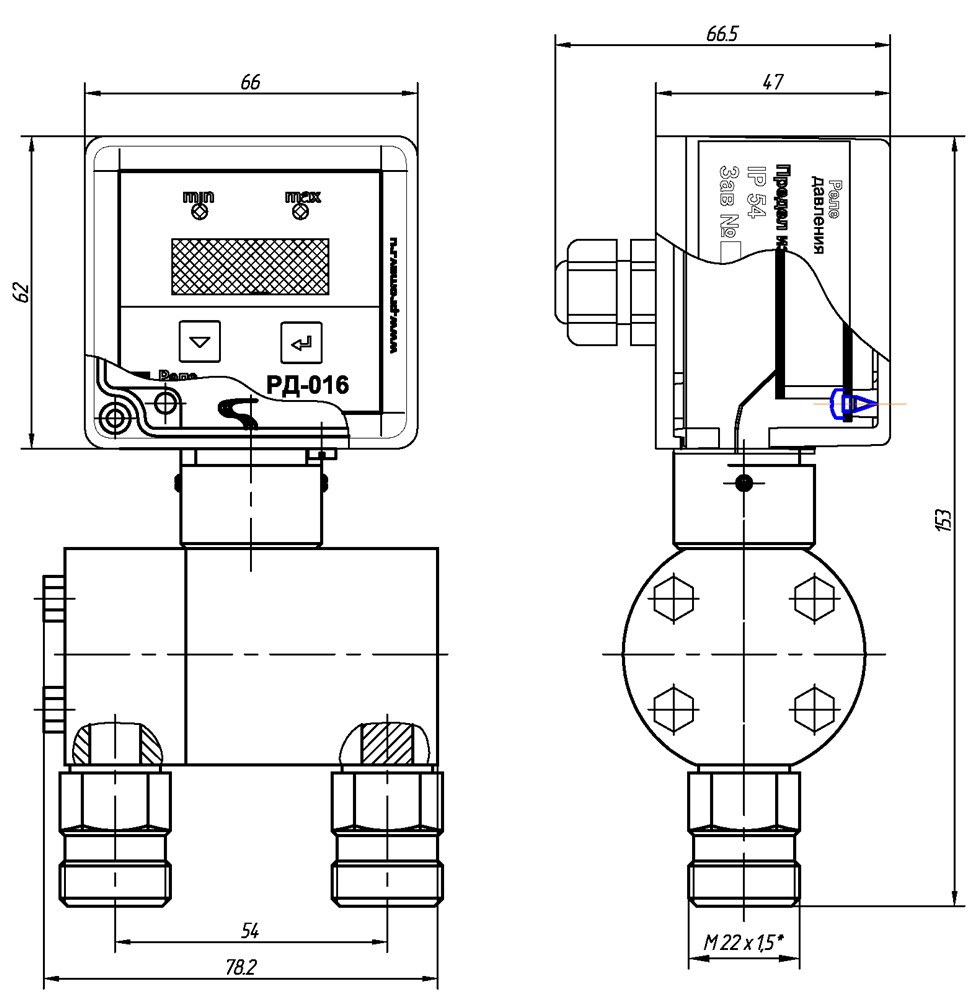

Габаритные и установочные размеры
