Радиаторы для твердотельных реле (ТТР)

Kippribor в Перми
Оставить заявку

Описание


Модель радиатора

Фото радиатора для ТТР

Чертеж радиатора для ТТР

Габаритные размеры радиатора

(ДхШхВ мм)

Вес

Тепловое сопротивление радиаторов, RthSA
°C/Вт

Количество радиаторов в упаковке

РТР052Чертёж

100х48х77 мм

310 гр. шт.

1,961 шт.

РТР060

Чертёж

80х50х50 мм

135 гр. шт.

2,19

2 шт.

РТР061.1

Чертёж

144x67x50 мм

245 гр. шт.

1,49

2 шт.

РТР062.1

Чертёж

144х110х50 мм

405 гр.шт.

1,35

2 шт.

РТР063.1

Чертёж

180х144х50 мм

630 гр. шт.

1,07

2 шт.

РТР034

Чертёж

105х100х80 мм

590 гр. шт.

0,65

1 шт.

РТР036

Чертёж

150х100х80 мм

855 гр. шт.

0,48

1 шт.

РТР037

Чертёж

260х180х50 мм

1400 гр. шт.

0,44

2 шт.

РТР038

Чертёж

150х125х135 мм

2380 гр. шт.

0,39

1 шт.

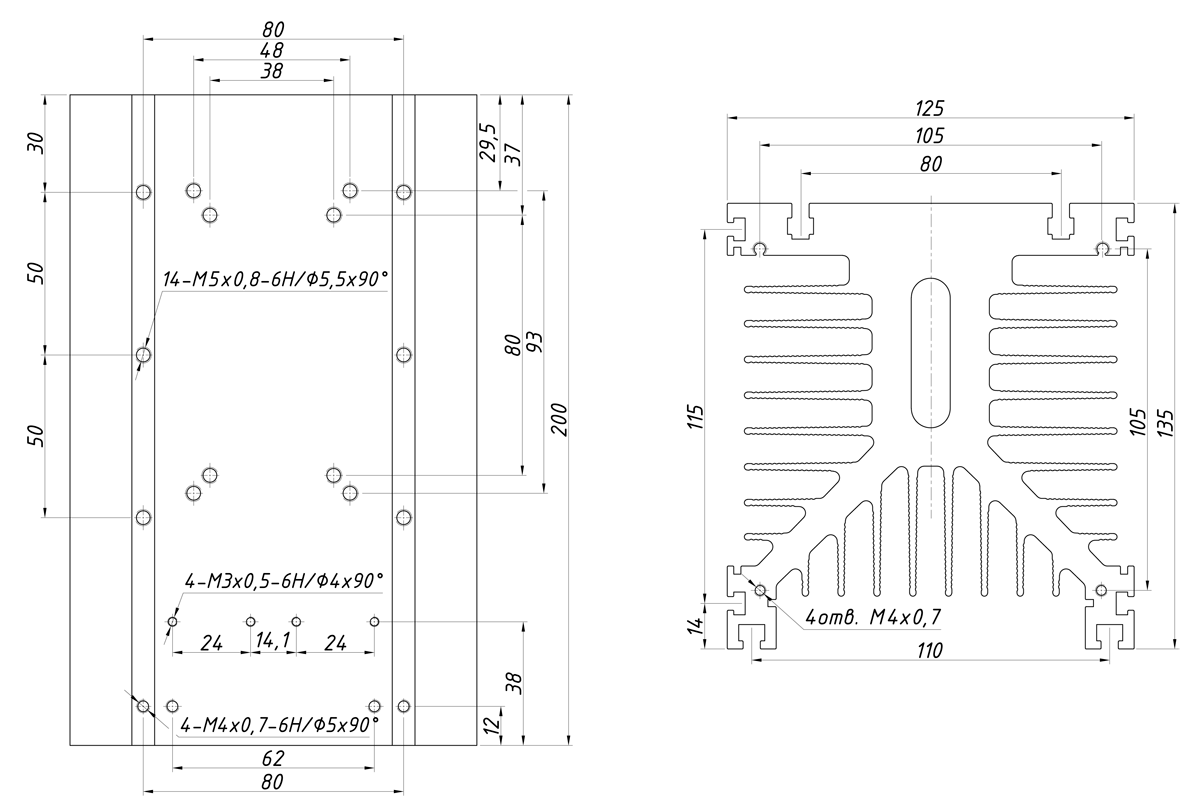

РТР039

Чертёж

200х125х135 мм

3350 гр. шт.

0,32

1 шт.

РТР040

Чертёж

300х125х135 мм

5000 гр. шт.

0,251 шт.



В ячейках таблиц ниже указано:

  • Количество ТТР, монтируемых на радиатор и максимально допустимый ток нагрузки по каждой фазе, комму-тируемой реле;
  • Через дробь приведен максимально допустимый ток нагрузки по каждой фазе при применении дополнительных мер, а именно установке вентилятора;
  • Символ «–» означает несовместимость модели ТТР с соответствующей моделью радиатора.

Радиаторы, рекомендуемые для ТТР серий MD / HD / HDH

Модель ТТРМодель радиатора

РТР052

РТР060

РТР061.1

РТР062.1

РТР063.1

MD-0544.ZD31х5
MD-1044.ZD31х10
MD-1544.ZD31х15
HD-1044.ZD3/ZA21х101х101х101х101х10
HD-2544.ZD3/ZA21х201х201х251х251х25
HD-4044.ZD3/ZA21х201х201х301х351х40
HD-6044.ZA21х201х201х401х451х55
HD-8044.ZA21х201х201х401х501х65
HDН-6044.ZD31х201х201х401х451х50
HDН-8044.ZD31х201х201х401х451х60
HDH-10044.ZD31х201х201х401х501х65
HDH-12044.ZD31х201х201х401х551х70
HD-1025.DD31х101х101х101х101х10
HD-2525.DD31х201х201х251х251х25
HD-4025.DD31х201х201х401х401х40
HD-1044.VA/10U/LA1х201х201х101х101х10
HD-2544.VA/10U/LA1х201х201х251х251х25
HD-4044.VA/10U/LA1х201х201х301х351х40
HD-6025.LA1х201х201х401х451х55
HD-8025.LA1х201х201х401х501х65

Радиаторы, рекомендуемые для ТТР серий SBDH / BDH, GaDH / GwDH, HT

Модель ТТРМодель радиатора

РТР063.1

РТР034

РТР036

РТР037

РТР038

РТР039

РТР040

SBDH-6044.ZD31х501х601х601х601х60
3х50/601
1х60
3х55/601
1х60
3х60
SBDH-8044.ZD31х601х751х801х801x80
3х55/801
1х80
3х60/801
1х80
3х75/80
(S)BDH-10044.ZD31х651х851х1001х1001x100
3х60/1001
1х100
3х65/1001
1х100
3х85/1001
(S)BDH-12044.ZD31х701х901х1101х1201x120
3х65/1051
1х120
3х70/1151
1х120
3х90/1201
(S)BDH-15044.ZD31х751х1001х1201х1451x150
3х70/1151
1х150
3х75/1251
1х150
3х100/1501
BDH-20044.ZD31х801х1051х1301х1601x170/200
3х75/1301/1702
1х180/200
3х80/1401/1802
1х200
3х105/1701/2002
BDH-25044.ZD31х851х1201х1501х1851x190/250
3х80/1401/1952
1х200/250
3х90/1551/2002
1х250
3х115/1951/2502
(Ga)GwDH-5001201х170/2801/36521х180/3001/3802
(Ga)GwDH-6001201х175/3001/39021х190/3201/4152
(Ga)GwDH-8001201х195/3401/46021х210/3701/48021х270/4601/6002
HT-1044.ZD3/ZA21х101х101х101х101х10
HT-2544.ZD3/ZA21х251х251х251х251х25
HT-4044.ZD3/ZA21х301х351х401х401х40
HT-6044.ZD3/ZA21х351х451х501х55/6011х60
HT-8044.ZD3/ZA21х401х501х601х60/8011х65/801
HT-10044.ZD3/ZA21х401х501х601х60/9511х65/1001
HT-12044.ZD3/ZA21х401х501х651х65/1051/12021х70/1151/1202
Модель вентилятора3 VENT-8038 VENT-12038

1 – При использовании вентилятора VENT-12038.220VAC.5MSHB

2 – При использовании вентилятора VENT-12038.220VAC.7MSXB

3 – При недостаточной естественной циркуляции воздуха через радиатор используйте рекомендуемый тип вентилятора.


Обратите внимание!

  • Значения токов, приведенные в таблицах являются актуальными только для нормальных условий эксплуатации (температура окружающей среды не превышает 25°С, радиатор установлен в хорошо проветриваемом месте, где ничто не препятствует естественной циркуляции воздуха);
  • При токах нагрузки выше 5 А применение радиатора является обязательным условием эксплуатации ТТР;
  • При выборе радиатора в первую очередь нужно принимать во внимание его способность рассеивать тепло, а уже потом на его габаритные размеры;

Необходимость применения и выбор радиаторов серии РТР для твердотельных реле

Твердотельные реле (ТТР) обладают множеством достоинств, однако, как и все электронные приборы, имеют один ощутимый недостаток – выделение тепла при работе.

На первый взгляд это не создает проблем в эксплуатации, поскольку реле выделяет тепло в окружающее про-странство, и, в большинстве случаев, это допустимо и даже наоборот полезно, например, для подогрева оборудования, используемого в прохладной зоне. Чем больше будет ток нагрузки, тем большее количество тепла будет выделять твердотельное реле.

Однако у любого устройства есть предельное значение рабочей температуры, превышение которого может сократить срок его службы либо вовсе стать причиной его неисправности. Конечно, чтобы предотвратить перегрев устройства можно оснастить его термовыключателем (он присутствует в большинстве электронных устройств и отключает их при чрезмерном перегреве).

Однако для твердотельного реле простого отключения при превышении температуры недостаточно. ТТР - это полупроводниковое устройство, поэтому допустимой ток его нагрузки зависит от температуры. Чем выше температура твердотельного реле, тем меньшей нагрузкой оно способно управлять – то есть зависимость между температурой реле и допустимым током нагрузки обратная.

Допустимая величина тока нагрузки, указанная на корпусе твердотельного реле и присутствующая в его обозначении, справедлива при температуре нагрева самого реле не выше 40°С (это справедливо для ТТР любого производителя). Если же температура ТТР превысит 40°С, то допустимое значение тока нагрузки уменьшится. Например, при нагреве ТТР до 70°С, допустимый ток нагрузки через него составит всего 50% от указанного в паспорте номинального значения тока. На практике нагрузка с током потребления свыше 5А уже приводит к нагреву ТТР более 40°С. Поэтому для соблюдения условий эксплуатации ТТР крайне важно предпринимать меры по ограничению их нагрева свыше допустимого номинального значения температуры.

Самым эффективным способом отвода тепла от твердотельных реле является применение радиаторов охлаждения РТР.

ВНИМАНИЕ! Помните, что использование радиаторов охлаждения совместно с ТТР обязательно при управлении нагрузкой свыше 5А! Несоблюдение этого требования приведет к выходу твердотельного реле из строя.

Рекомендации по применению радиаторов охлаждения

  • При подборе радиатора охлаждения учитывайте, что не существует однозначного соответствия между током нагрузки через реле и типом необходимого радиатора, а приведенные в таблице рекомендации удовлетворяют стандартным условиям эксплуатации (температура среды 25°С, наличие циркуляции воздуха и т.п.). Поэтому радиатор охлаждения следует выбирать с некоторым запасом по току либо увеличивать его эффективность, дополнительно устанавливая вентилятор обдува.
  • Перед установкой твердотельного реле на радиатор необходимо очистить их поверхности от пыли и загрязнений. А при установке ТТР на радиатор убедиться в отсутствии посторонних частиц.
  • Поверхности ТТР и радиатора охлаждения не могут быть идеально ровными, поэтому для обеспечения эф-фективного теплоотвода необходимо проводить установку ТТР на радиатор с использованием теплопрово-дящей пасты, например, КПТ-8. Применение теплопроводной пасты позволяет заполнить воздушные пустоты между поверхностью радиатора и основанием ТТР, повышая эффективность теплоотдачи от ТТР к радиатору.
  • При монтаже всегда используйте крепежные винты с целью максимально плотного прилегания поверхностей ТТР и радиатора.
  • Всегда располагайте радиатор охлаждения таким образом, чтобы потоки естественной циркуляции воздуха проходили вдоль рёбер охлаждения радиатора, в противном случае эффективность применения радиатора заметно снизится.
  • При установке радиатора охлаждения внутри оборудования либо монтажного шкафа позаботьтесь о том, чтобы ничего не препятствовало естественной циркуляции воздуха через радиатор охлаждения.

ВНИМАНИЕ! При несоблюдении указанных рекомендаций эффективность использования радиатора заметно снижается, что приводит к перегреву установленного на нем ТТР и, возможно, последующему выходу реле из строя.
