Описание
Промежуточные реле серии MR предназначены для коммутации и переключения электрических цепей управления постоянного и переменного тока.
Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.
Реле серии MR выполнены в компактном прозрачном корпусе шириной всего 12,6 мм. Несмотря на свои миниатюрные размеры, промежуточные реле серии MR имеют достаточно мощные контакты, что позволяет использовать их взамен большинства общепромышленных реле, экономя при этом пространство при монтаже.
Реле серии MR монтируются как на DIN-рейку стандарта 35 мм, при помощи монтажных колодок, так и печатную плату методом пайки. Исполнение «ножек» реле серии MR под пайку позволяет применять их для замены вышедших из строя выходных реле различных приборов (терморегуляторов, контроллеров, программируемых реле и пр.).
Преимущества промежуточных реле серии MR:
- значительно меньшие габариты реле при сопоставимых токах;
- полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82);
- монтаж на DIN-рейку или печатную плату;
- ширина монтажной колодки – всего 16 мм.
Степень защиты промежуточных реле серии MR:
- со стороны корпуса - IP40;
- со стороны клемм - IP00.
Монтаж на DIN-рейку:
- 2-ярусные колодки с винтовыми клеммами PYF-022BE/2;
- 3-ярусные колодки с винтовыми клеммами PYF-022BE/3;
- 3-ярусные колодки с самозажимными клеммами PYF-122BE/3.
Монтаж на печатную плату:
- Непосредственная установка методом пайки.
Технические характеристики промежуточных реле:
| Харастеристика | Значение |
| Время включения (при UN) | не более 20 мс |
| Время выключения (при UN) | не более 20 мс |
| Диапазон рабочих температур | –55...+70 °С |
| Относительная влажность | 35...80 % RH |
| Атмосферное давление | 86...106 кПа |
| Ударопрочность | 10 g (длительность полуволны синусоиды ударного импульса 11 мс) |
| Виброустойчивость | 10...55 Гц (удвоенная амплитуда 1,0 мм) |
| Масса | не более 17 г |
| Электрические характеристики КОНТАКТОВ | Постоянный ток (DC) | Переменный ток (АС) |
| Номинальный ток (для категорий эксплуатации AC-1, DC-1) | 5 A при 30 В | 5 A при 250 В |
| Минимальная коммутируемая нагрузка | 1000 мВт (10 В/10 мА) | |
| Начальное сопротивление | не более 100 мОм | |
| Материал | серебряный сплав (AgSnO2) | |
| Электрический ресурс | не менее 105 | |
| Механический ресурс (при 300 вкл./мин) | не менее 107 | |
| Сопротивление пробоя между группами контактов | не менее 1000 В ~ при токе утечки 1 мА в течение 1 минуты | |
| Электрические характеристики КАТУШКИ | Постоянный ток (DC) | Переменный ток (АС) |
| Номинальное напряжение питания UN | 12/24 В* | 220 В* |
| Напряжение включения | не менее 0,75 UN (при 25 °С) | 0,80 UN |
| Напряжение выключения | не более 0,10 UN (при 25 °С) | 0,30 UN |
| Предельное напряжение питания | 1,10 UN (при 25 °С) | |
| Мощность | 0,53 Вт | 1,0 ВА |
| Сопротивление пробоя между контактами и катушкой | не менее 1500 В ~ при токе утечки 1 мА в течение 1 минуты | |
* выбирается при заказе
Габаритные размеры и схемы подключения промежуточных реле серии MR:

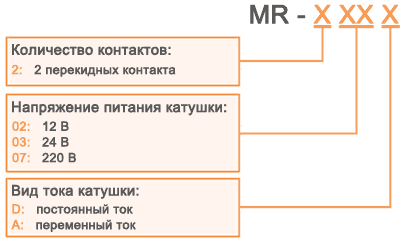

Обозначение при заказе:
Например: MR-203D
Вы заказали: промежуточное реле серии MR с двумя перекидными контактами, напряжением питания катушки 24 VDC.
