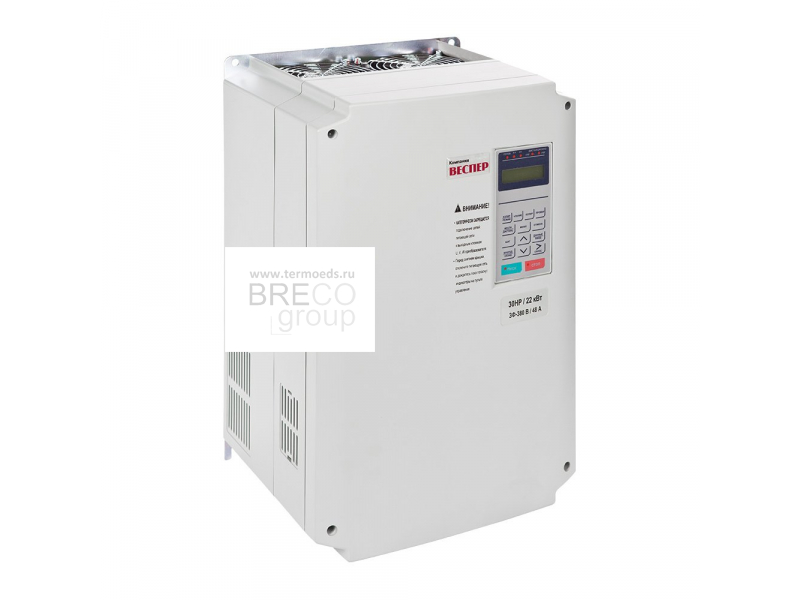

Преобразователи векторного типа EI-9011

Веспер в Перми

Эффективный частотный преобразователь для крана, лифта, производственных линий и прочего оборудования, для которого характерны увеличенные переменные нагрузки при высокой точности поддержания заданной скорости вращения в моменты запуска и остановки. Устройство Веспер EI-9011 векторного типа дает возможность гибкого управления скоростью вращения, управления моментом, позволяя добиться максимального раскрытия потенциала электродвигателя и его надежную защиту.

Уточняйте цену

Описание


Модели:

  • EI-9011-001H
  • EI-9011-002H
  • EI-9011-003H
  • EI-9011-005H
  • EI-9011-007H
  • EI-9011-010H
  • EI-9011-015H
  • EI-9011-020H
  • EI-9011-025H
  • EI-9011-030H
  • EI-9011-040H
  • EI-9011-050H
  • EI-9011-060H
  • EI-9011-075H
  • EI-9011-100H
  • EI-9011-125H
  • EI-9011-150H
  • EI-9011-175H
  • EI-9011-200H
  • EI-9011-250H
  • EI-9011-300H
  • EI-9011-400H
  • EI-9011-500H
  • EI-9011-600H

Эффективный частотный преобразователь для крана, лифта, производственных линий и прочего оборудования, для которого характерны увеличенные переменные нагрузки при высокой точности поддержания заданной скорости вращения в моменты запуска и остановки. Устройство Веспер EI-9011 векторного типа дает возможность гибкого управления скоростью вращения, управления моментом, позволяя добиться максимального раскрытия потенциала электродвигателя и его надежную защиту.

Инновационное решение Веспер EI-9011 обеспечивает целый ряд преимуществ:

  • Максимальное использование возможностей частотно-регулируемого электропривода при “векторном режиме управления в замкнутой системе”
  • Высокая точность регулировки частоты вращения электродвигателя за счет управления вектором тока и наличия эффективной системы интеллектуального управления.
  • Обеспечение гарантированного плавного пуска для любых машин, включая мельницы, конвейеры, краны, производственные линии, экструдеры и прочее промышленное оборудование, имеющее в своём составе асинхронный электродвигатель.
  • Плавное регулирование скорости, достигаемое как в конфигурациях с обратной связью, так и без них.
  • Возможность управления моментом электродвигателя в векторном режиме с обратной связью.
  • Удобный пользовательский интерфейс местного пульта управления на русском языке.

Технические характеристики

Мощность0,75 кВт - 500 кВт
Питание380...460, 575...690 В, 50/60 Гц
Векторное управлениеС обратной связью или без нее
Встроенный ПИД-регуляторПрисутствует
Язык интерфейсаРусский
Входы управленияАналоговые и цифровые
Протоколы дистанционного управленияMODBUS, PROFIBUS

Спецификация

Модель преобразователя частоты EI-9011001H 002H 003H 005H 007H 010H 015H020H 025Н 030H 040H 050H 060H 075H100H125H150H175H200H250H300H400H500H600H
Номинальная выходная мощность (мощность применяемого электродвигателя), кВА1,11,52,23,75,57,5111518,5 22303745557593110132160185220315400500
Выходные параметры
Полная мощность преобразователя, кВА12357,5101520253040506075100125150175200250300400500600
Номинальный выходной ток, А3,44,86,28141827344148658096128150195224270302340450605800900
Максимальное выходное напряжениеТрехфазное 380/400/415/440/460 В (пропорционально входному напряжению)
Максимальная выходная частота400 Гц
Источник питания
Номинальное входное напряжение (частота)Трехфазное 380/400/415/440/460 В  50/60 Гц
Допустимые колебания входного напряжения (частоты)+10%, -15% (±5%)
Характеристики цепи управления
Метод управленияСинусоидальная широтно-импульсная модуляция
Стартовый крутящий момент150% при 1Гц(150% при 0 об/мин с импульсным датчиком вращения)
Диапазон управления скоростью1:100 (1:1000 с использованием импульсного датчика вращения)
Точность управления скоростью±0,2% (±0,02% с использованием импульсного датчика вращения)
Полоса пропускания ПИД-регулятора по скорости5 Гц (30 Гц с использованием импульсного датчика)
Ограничение крутящего моментаОпределяется уставкой для каждого из четырех квадрантов
Точность по моменту±5%
Полоса пропускания ПИД-регулятора по моменту20 Гц (40 Гц с использованием импульсного датчика вращения)
Диапазон управления по частотеот 0,1 до 400 Гц
Точность частотных режимовЦифровая команда:±0,01% (от -10 С° до +40 С°)
Аналоговая команда:±0,1% (при 25 С° ±10 С°)
Разрешение по заданию частотыОпорный цифровой сигнал: ±0,01 Гц
Опорный аналоговый сигнал: ±0,03 Гц/ 60 Гц (11 бит+код)
Разрешение по выходной частоте0,01 Гц
Запас по перегрузке150% от номинального выходного тока в течении 1 мин
Сигнал задания частоты-10...+10; 0...+10 В; 4...20 мА
Время разгона/торможенияот 0,01 до 6000 с (время разгона/торможения имеют независимые уставки, возможны 4 ступени)
Тормозящий крутящий моментдо 20% без тормозного резистора; до 100% - с внешним тормозным резистором
Тормозной прерыватель встроен (15 кВт и менее)Внешний тормозной прерыватель (18,5...500 кВт и менее)
Защитные функции
Защита двигателя от перегрузкиЗащищен с помощью электронного термического реле перегрузки
Мгновенная перегрузка по токуСиловое выходное переменное напряжение мгновенно отключается примерно при 200% от номинального тока преобразователя
Защита плавким предохранителемПри перегорании предохранителя силовое выходное переменное напряжение отключится
ПерегрузкаСиловое выходное переменное напряжение отключится через минуту работы при 150% от номинального тока преобразователя
Перегрузка по напряжениюОтключение при напряжении на шине постоянного тока преобразователя более 820 В
Недостаточное напряжениеОтключение при напряжении на шине постоянного тока преобразователя менее 380В
Кратковременное отключение питанияНемедленное отключение при прекращении подачи питания на 15 мс и более. Возможно возобновление управления после восстановления подачи питания при длительности провала не более 2 с (для моделей 001Н - 100Н).Немедленное отключение выходного силового напряжения при прекращении подачи питания (для моделей 125Н - 600Н).
Перегрев радиатора-теплоотводаЗащищен термистором
Предотвращение срыва при вращенииПредотвращение срыва во время разгона/торможения и вращения с постоянной скоростью
Защита от токов утечекЗащищен электронной цепью (нарушение баланса выходных токов)
Индикация заряда шиныСветовой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В
Условия эксплуатацииТемпература окружающей средыот -10 С° до +40 С° (в пластмассовом корпусе) от -10 С° до +45 С° (в металлическом корпусе)
ВлажностьОтносительная влажность не более 90%
Температура хранения-20~+60°C
Окружающая средаВнутри помещения, защищенного от коррозионных газов и пыли
ВысотностьНе более 1000 м
ВибрацияДо 20 Гц — 1g (9,81 м/с²); 20~50 Гц — 0,2g (1,96 м/с²)
Степень защиты оболочкиIP20 по ГОСТ 14254-96 IP54 (по отдельному заказу для моделей 050Н - 600Н)

Весогабариты

EI-9011-380B

Ширина, мм (без/в упаковке)

Высота, мм (без/в упаковке)

Глубина, мм (без/в упаковке)

Масса, кг (без/в упаковке)

001H-007H

138/245

278/375180/2904/5
010H-015H

228/360

300/415215/3456,6/7,5
020H-040H

300/420

450/560247/38516/18
050H-060H

355/480

677/760326/47539/44
075H-100H395/525777/865326/48048/53
125H-150H586/760810/870332/56076/90
175H-200H704/890987/1040332/57095/116
250H-300H860/10801100/1180411/610150/166
400H975/11701100/1240411/620190/205
500H-600H1175/13701150/1290421/630295/315

Схема подключения
