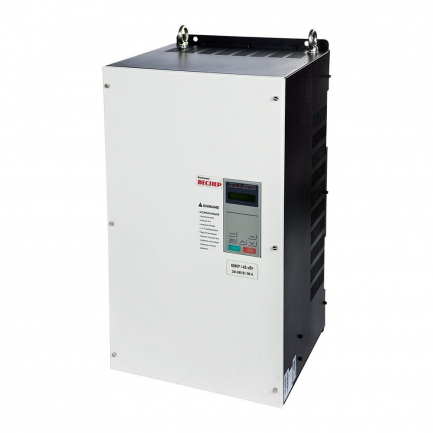

Преобразователи частоты EI-9011 в исполнении IP54

Веспер в Перми

Преобразователи частоты со степенью защиты IP54 предназначены для эксплуатации в условиях повышенной запыленности и возможного попадания на корпус воды в виде брызг.

Оставить заявку

Описание


Модели:

  • EI-9011-IP54-050H
  • EI-9011-IP54-060H
  • EI-9011-IP54-075H
  • EI-9011-IP54-100H
  • EI-9011-IP54-125H
  • EI-9011-IP54-150H
  • EI-9011-IP54-175H
  • EI-9011-IP54-200H
  • EI-9011-IP54-250H
  • EI-9011-IP54-300H
  • EI-9011-IP54-400H
  • EI-9011-IP54-500H
  • EI-9011-IP54-600H

Модели преобразователей в исполнении IP54 изготовлены на базе серийных преобразователей EI-9011 в металлических корпусах. Повышенная степень защиты обеспечена за счет герметичного исполнения электронного отсека преобразователей, а также использования герметичных кабельных вводов и пылевлагозащитных вентиляторов охлаждения. Совместимое дополнительное оборудование ПЧ в исполнении IP54 аналогично соответствующим моделям ПЧ в исполнении IP20.

Технические характеристики новых моделей полностью аналогичны серийным прототипам преобразователей частоты. Отличия заключаются лишь в габаритных размерах и массе преобразователей.

Инновационное решение Веспер EI-9011 обеспечивает целый ряд преимуществ:

  • Максимальное использование возможностей частотно-регулируемого электропривода при “векторном режиме управления в замкнутой системе”
  • Высокая точность регулировки частоты вращения электродвигателя за счет управления вектором тока и наличия эффективной системы интеллектуального управления.
  • Обеспечение гарантированного плавного пуска для любых машин, включая мельницы, конвейеры, краны, производственные линии, экструдеры и прочее промышленное оборудование, имеющее в своём составе асинхронный электродвигатель.
  • Плавное регулирование скорости, достигаемое как в конфигурациях с обратной связью, так и без них.
  • Возможность управления моментом электродвигателя в векторном режиме с обратной связью.
  • Удобный пользовательский интерфейс местного пульта управления на русском языке.

Технические характеристики

Мощность37 кВт - 500 кВт
Питание380...460, 575...690 В, 50/60 Гц
Векторное управлениеС обратной связью или без нее
Встроенный ПИД-регуляторПрисутствует
Язык интерфейсаРусский
Входы управленияАналоговые и цифровые
Протоколы дистанционного управленияMODBUS, PROFIBUS

Спецификация EI-9011-IP54 класс 380 В

EI-9011-IP54050H 060H 075H100H125H150H175H200H250H300H400H500H600H
Номинальная выходная мощность (мощность применяемого электродвигателя), кВА3745557593110132160185220315400500
Выходные параметры
Полная мощность преобразователя, кВА506075100125150175200250300400500600
Номинальный выходной ток, А8096128150195224270302340450605800900
Максимальное выходное напряжениеТрехфазное 380/400/415/440/460 В (пропорционально входному напряжению)
Максимальная выходная частота400 Гц
Источник питания
Номинальное входное напряжение (частота)Трехфазное 380/400/415/440/460 В  50/60 Гц
Допустимые колебания входного напряжения (частоты)+10%, -15% (±5%)
Характеристики цепи управления
Метод управленияСинусоидальная широтно-импульсная модуляция
Стартовый крутящий момент150% при 1Гц(150% при 0 об/мин с импульсным датчиком вращения)
Диапазон управления скоростью1:100 (1:1000 с использованием импульсного датчика вращения)
Точность управления скоростью±0,2% (±0,02% с использованием импульсного датчика вращения)
Полоса пропускания ПИД-регулятора по скорости5 Гц (30 Гц с использованием импульсного датчика)
Ограничение крутящего моментаОпределяется уставкой для каждого из четырех квадрантов
Точность по моменту±5%
Полоса пропускания ПИД-регулятора по моменту20 Гц (40 Гц с использованием импульсного датчика вращения)
Диапазон управления по частотеот 0,1 до 400 Гц
Точность частотных режимовЦифровая команда:±0,01% (от -10 С° до +40 С°)
Аналоговая команда:±0,1% (при 25 С° ±10 С°)
Разрешение по заданию частотыОпорный цифровой сигнал: ±0,01 Гц
Опорный аналоговый сигнал: ±0,03 Гц/ 60 Гц (11 бит+код)
Разрешение по выходной частоте0,01 Гц
Запас по перегрузке150% от номинального выходного тока в течении 1 мин
Сигнал задания частоты-10...+10; 0...+10 В; 4...20 мА
Время разгона/торможенияот 0,01 до 6000 с (время разгона/торможения имеют независимые уставки, возможны 4 ступени)
Тормозящий крутящий моментдо 20% без тормозного резистора; до 100% - с внешним тормозным резистором
Внешний тормозной прерыватель
Защитные функции
Защита двигателя от перегрузкиЗащищен с помощью электронного термического реле перегрузки
Мгновенная перегрузка по токуСиловое выходное переменное напряжение мгновенно отключается примерно при 200% от номинального тока преобразователя
Защита плавким предохранителемПри перегорании предохранителя силовое выходное переменное напряжение отключится
ПерегрузкаСиловое выходное переменное напряжение отключится через минуту работы при 150% от номинального тока преобразователя
Перегрузка по напряжениюОтключение при напряжении на шине постоянного тока преобразователя более 820 В
Недостаточное напряжениеОтключение при напряжении на шине постоянного тока преобразователя менее 380В
Кратковременное отключение питанияНемедленное отключение при прекращении подачи питания на 15 мс и более. Возможно возобновление управления после восстановления подачи питания при длительности провала не более 2 с (для моделей 050Н - 100Н).
Немедленное отключение выходного силового напряжения при прекращении подачи питания (для моделей 125Н - 600Н).
Перегрев радиатора-теплоотводаЗащищен термистором
Предотвращение срыва при вращенииПредотвращение срыва во время разгона/торможения и вращения с постоянной скоростью
Защита от токов утечекЗащищен электронной цепью (нарушение баланса выходных токов)
Индикация заряда шиныСветовой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В
Условия эксплуатацииТемпература окружающей средыот -10 С° до +45 С°
ВлажностьОтносительная влажность не более 90%
Температура хранения-20~+60°C
Окружающая средаВнутри помещения, защищенного от коррозионных газов и пыли
ВысотностьНе более 1000 м
ВибрацияДо 20 Гц — 1g (9,81 м/с²); 20~50 Гц — 0,2g (1,96 м/с²)
Степень защиты оболочкиIP54 по ГОСТ 14254-96

Спецификация EI-9011-IP54 класс 660 В

EI -9011-IP54050К060К075К100К125К150К175К200К250К300К400К500К600К
Максимальная мощность применяемого двигателя, кВт3745557593110132160185220315400500
Выходные характеристикиПолная мощность
преобразователя, кВА
506075100125150200200300300400500600
Номинальный выходной ток, А4652628599130155172230280370510550
Максимальное выходное напряжениеТрехфазное 575/600/660/690 В (пропорционально входному напряжению)
Номинальная выходная частотаВплоть до 400 Гц (достигается посредством программирования)
ИсточникпитанияНоминальное входное напряжение и частотаТрехфазное 575/600/660/690 В 50/60 Гц
Допустимые отклонения напряжения+ 10 %, - 15 %
Допустимые отклонения частоты± 5 %
Характеристики цепи управленияМетод управленияСинусоидальная широтно-импульсная модуляция
Стартовый крутящий момент150ц % при 1Гц (150 % при 0 об/мин с импульсным датчиком вращения)
Диапазон управления скоростью1:100 (1:1000 с использованием импульсного датчика вращения)
Точность управления скоростью± 0,2 % (± 0,02 % с использованием импульсного датчика вращения)
Полоса пропускания ПИД-регулятора по скорости5 Гц (30 Гц с использованием импульсного датчика вращения)
Ограничение крутящего моментаОпределяется уставками (по одному параметру для каждого из четырех квадрантов)
Точность по моменту± 5 %
Полоса пропускания ПИД-регулятора по моменту20 Гц (40 Гц с использованием импульсного датчика вращения)
Диапазон управления частотойот 0,1 до 400 Гц
Точность частотных режимовЦифровая команда: ± 0,01% (от -10°С до +40°С)
Аналоговая команда: ± 0,1% (25°С ± 10°С)
Разрешение по частотеОпорный цифровой сигнал: ± 0,01 Гц
Опорный аналоговый сигнал: ± 0,03 Гц / 60 Гц (11 бит + код)
Разрешение по частоте0,01 Гц
Запас по перегрузке150 % от номинального выходного тока 1 минуту
Сигнал задания частотыот -10 до 10 В, от 0 до 10 В, от 4 до 20 мА
Время разгона/торможенияот 0,01 до 6000 с (Времена разгона/торможения имеют независимые уставки, возможны 4 ступени)
Тормозящий крутящий моментПорядка 20 % (с внешним тормозным резистором – 100 %)
Внешний тормозной прерыватель
Защитные функцииЗащита электродвигателя от перегрузкиЗащищен с помощью электронного термического реле перегрузки
Мгновенная перегрузка по токуСиловое выходное переменное напряжение мгновенно отключается примерно при 200% от номинального тока преобразователя
Защита плавким предохранителемПри перегорании предохранителя силовое выходное переменное напряжение отключается
ПерегрузкаСиловое выходное переменное напряжение отключается через минуту работы при 150% от номинального тока преобразователя
ПеренапряжениеСиловое выходное переменное напряжение отключается, если напряжение на шине постоянного тока превышает 1320 В
Недостаточное напряжениеСиловое выходное переменное напряжение отключается, если напряжение на шине постоянного тока ≤ 627 В
Кратковременное отключение напряжения питанияНемедленное отключение выходного силового напряжения при кратковременном прекращении подачи питания более 15 мс. Возможно продолжение управления после возобновления подачи питания при пропадании на время не более 2 с (от 37 до 93 кВт).
Немедленное отключение выходного силового напряжения при пропадании напряжения питания (от 110 до 500 кВт).
Перегрев радиатора-теплоотводаЗащищен термистором
Предотвращение срываПредотвращение срыва во время разгона/торможения и вращения с постоянной скоростью
Защита от токов утечекЗащищен электронной цепью (нарушение баланса выходных токов)
Световой индикатор "Заряд"Световой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В
Окружающая средаТемпература окружающей среды- 10°…+ 45°С
ВлажностьОтносительная влажность не более 90%
Температура храненияот - 20°С до + 60°С
РазмещениеВнутри помещения, защищенного от коррозионных газов и пыли
ВысотностьНе более 1000 м
Вибрацияот 9,81 м/c2 (1g) при менее, чем 20 Гц ; до 1,96 м/c2 (0,2g) от 20 до 50 Гц

Весогабариты

EI-9011-380B IP54

Ширина, мм (без/в упаковке)

Высота, мм (без/в упаковке)

Глубина, мм (без/в упаковке)

Масса, кг (без/в упаковке)

050H-060H

355/480

695/760326/47540/45
075H-100H395/525810/865326/48049/54
125H-150H586/760845/870332/56077/91
175H-200H704/8901020/1040332/57097/118
250H-300H860/10801120/1180411/610152/168
400H975/11701120/1240411/620192/207
500H-600H1175/13701250/1290421/630298/318

Схема подключения
