Описание

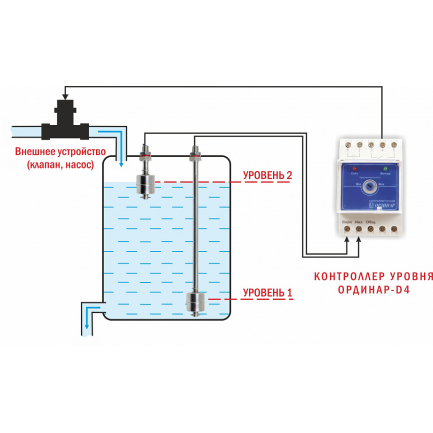

Прибор для контроля уровня жидкостей в резервуарах
- Количество уровней: 1
- Длина погружной части: 45 мм, 100 мм, 200 мм
- Диаметр поплавка: 28 мм
- Максимально коммутируемая мощность: 50 Вт
- Максимально коммутируемый ток: ≅0,5 А (при ≅24 В)
- Максимально коммутируемое напряжение: ≅220 В
- Максимальное рабочее давление: 1 МПа
- Рабочая температура: −30...110°С
- Присоединение: M10
- Длина проводов: 350 мм
- Рабочее положение: вертикальное
- Крепление: вертикальное
- Материал корпуса: нержавеющая сталь
Особенности:
- Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки поплавка на штоке
- Устойчивость к пене и пузырькам в жидкости
- Широкий температурный диапазон
- Устойчивость к агрессивным средам
- Возможна замена стандартного поплавка на поплавок размерами ∅ 38×24 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью
Технические характеристики
| Параметр | ПДУ-Н101-45 | ПДУ-Н101-100 | ПДУ-Н101-200 |
| Рабочее положение | Вертикальное | ||
| Крепление | Вертикальное | ||
| Количество уровней | 1 | ||
| Материал корпуса | Нержавеющая сталь | ||
| Температура рабочей среды | −30...110°С | ||
| Максимальное рабочее давление | 1 МПа | ||
| Максимальная коммутируемая мощность | 50 Вт | ||
| Максимальный коммутируемый ток | ≅0,5 А (при ≅24 В) | ||
| Максимальное коммутируемое напряжение | ≅220 В | ||
| Схема подключения | 2-проводная | ||
| Длина проводов | 350 мм | ||
| Присоединение | М10 | ||
| Размеры поплавка | ∅ 28×26 мм | ||
| Размеры погружной части | 45×28 мм | 100×28 мм | 200×28 мм |
| Габаритные размеры | ∅ 28×61 мм | ∅ 28×115 мм | ∅ 28×214 мм |
| Вес | 40 г | 50 г | 64 г |
Габаритные размеры
| Размеры, мм | Н101-45 | Н101-100 | H101-200 |
| L | 61 | 115 | 214 |
| I | 45 | 98 | 200 |
| H | 37 | 89 | 191 |
