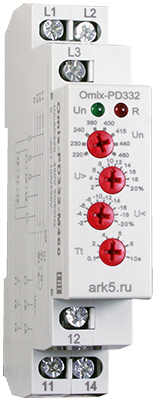

Omix-PD-332, Реле контроля трехфазного напряжения

ARC

Прибор для защиты электрооборудования от работы на пониженном или повышенном напряжении, обрыва, перекоса и нарушения порядка чередования фаз

Оставить заявку

Описание


Реле контроля трехфазного напряжения Omix-PD-332 предназначено для защиты электрооборудования от работы на пониженном или повышенном напряжении, обрыва, перекоса и нарушения порядка чередования фаз

  • Диапазон номинального напряжения: ~220…460 В
  • Погрешность: ±1%
  • Диапазон выдержки времени: 0,1…10 с
  • Погрешность задания уставки: ±10%
  • Реле: ~10 А, 250 В
  • Для сетей без нейтрали
  • Раздельное задание уровней Umin и Umax
  • Отключение при асимметрии (перекосе) фаз >8%
  • Защита: IP40 (лицевая панель), IP20 (клеммы)
  • Монтаж: на DIN-рейку

Особенности:

  • Широкий диапазон выбора номинального напряжения
  • Питание от контролируемого напряжения
  • Светодиодные индикаторы питания и состояния реле

Технические характеристики

ПараметрЗначение
Диапазон значений номинального линейного напряжения~220…460 В, 45…65 Гц
Погрешность±1%
Диапазон задания Uмин и Uмакс±2…20% Uном
Порог асимметрии (перекоса) фаз8% Uном
Гистерезис (зона возврата)≈2% Uном
Значение обрыва фазы0,7 Uном
Напряжение питания~176…552 В
Диапазон выдержки времени0,1…10 с
Погрешность задания уставки±10%
Реле~10 А, 250 В
Механическая износостойкость≥ 107 циклов
Электрическая износостойкость≥ 106 циклов
Задержка включения при подаче питания0,5 с
Время сброса≤ 1000 мс
МонтажНа DIN-рейку, стандарт S1
ЗащитаIP40 (лицевая панель), IP20 (клеммы)
Температура эксплуатации−20...55°С
Температура хранения−35...75°С
Габаритные размеры90×18×64 мм
Вес
64 г

Габаритные размеры
