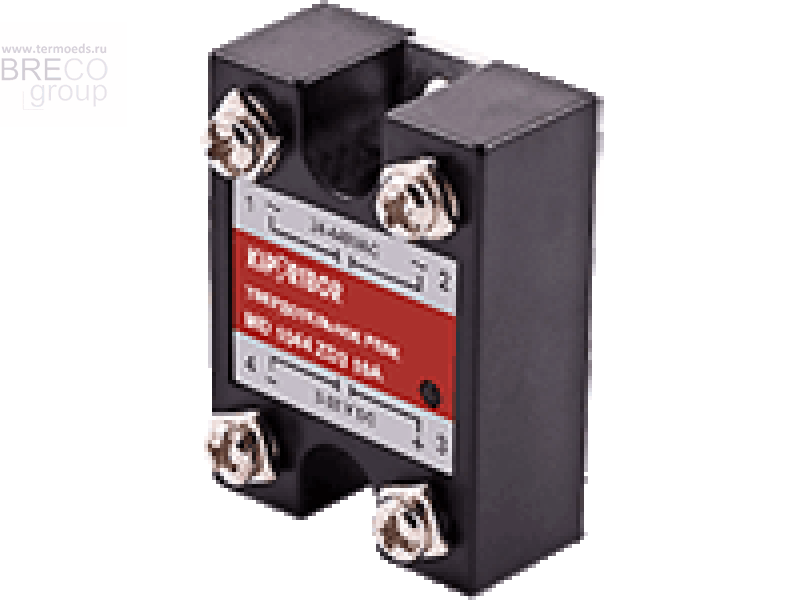

Однофазные малогабаритные твердотельные реле для коммутации маломощной нагрузки MD-xx44.ZD3

Kippribor в Перми

Серия MD-xx44.ZD3 - это самый бюджетный на рынке твердотельных реле (ТТР) вариант для коммутации маломощной резистивной и слабоиндуктивной нагрузки

Оставить заявку

Описание


Особенности коммутации нагрузки для твердотельных реле серии MD-xx44.ZD3

  • Коммутация:
    • маломощной резистивной нагрузки до 12 А (рекомендуемое значение);
    • слабоиндуктивной нагрузки до 1,5 А (рекомендуемое значение);
    • максимально допустимый ток нагрузки 15 А
  • Диапазон управляющего сигнала 3…32 VDC;
  • Широкий диапазон коммутируемого напряжения 24…440 VAC;
  • Высокое максимальное пиковое напряжение (9 класс, 900 VAC );
  • Коммутация однофазной или трехфазной нагрузки с любой схемой включения («Звезда», «Звезда с нейтралью» и «Треугольник»). Для коммутации трехфазной нагрузки необходимо три ТТР. Применение отдельного ТТР для каждой из 3-х фаз повышает надежность коммутации, а следовательно, и всей системы управления в целом;
  • Переключение в «нуле» минимизирует коммутационные помехи;
  • Рекомендуется для коммутации цепей управления:
    • маломощными нагревательными элементами в системах ON / OFF или ПИД-регулирования на базе приборов типа ТРМ201, 101, 210 и пр.;
    • с трехходовыми клапанами и задвижками совместно с приборами типа ТРМ12, 212, 148 и т.п. Широко используется в системах котельной автоматики для управления исполнительными механизмами типа МЭО, KIPVALVE DCL -05… DCL -20 и т.п.

ВАЖНО! При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения.


Конструктивные особенности твердотельных реле серии MD-xx44.ZD3

Низкие токи коммутации серии MDxxZD3 вызывают сравнительно малый нагрев самого ТТР и позволяют применить максимально бюджетные конструктивные решения:

  • алюминиевое основание - более бюджетный вариант по сравнению с медным, но достаточный для теплоотвода при малых токах коммутации;
  • симисторный выходной силовой элемент - наиболее бюджетный для ТТР и обеспечивающий надежную коммутацию малых токов;
  • встроенная, шунтирующая выход, RC - цепочка повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации нагрузки индуктивного типа (подробнее об RC-цепочке см. Глоссарий в разделе "Все о твердотельных реле").


Корпусные особенности твердотельных реле серии MD-xx44.ZD3

  • Миниатюрный корпус;
  • Высокая термостойкость корпуса из специализированного пластиката (аналогичен карболиту, но не обладает хрупкостью) гарантирует его целостность даже при коротком замыкании, в отличие от аналогов других производителей, применяющих более дешевые материалы корпуса для своих реле;
  • Полная заливка компаундом всех элементов корпуса делают его герметичным и препятствует попаданию внутрь пыли и влаги, сохраняя работоспособность ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).


Технические характеристики реле серии MD-хх44.ZD3

Характеристики входной цепи ТТР серии MD-хх44.ZD3

ПараметрЗначение
Модель ТТРMD-хх44.ZD3
Тип управляющего сигналаДискретный сигнал напряжения
Диапазон напряжения управляющего сигнала3…32 VDC
Напряжение гарантированного включения≥ 3 VDC
Напряжение гарантированного выключения≤ 1 VDC
Ток потребления цепи управления≤ 9 мА (±0,5 мА)
Время включения≤ 10 мс при f=50 Гц
Время выключения≤ 10 мс при f=50 Гц
Максимальная частота переключения≤ 50 Гц при f=50 Гц

Характеристики выходной цепи ТТР серии MD-хх44.ZD3

ПараметрЗначение
Номинальный ток ТТР5 А10А15 А
Тип выходных силовых элементовСимисторы (TRIAC)
Тип коммутируемой сети
  • Однофазная;
  • Трехфазная1
Вид коммутируемоготокаПеременный
Вид коммутации:С контролем перехода через «0»
Минимальный коммутируемый ток0,02 А
Максимальный коммутируемый ток5 A10A15 A
Ток утечки в закрытом состоянии≤ 10 мА
Скорость нарастания тока (di/dt)25 А/мкс50 А/мкс50 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)80 А120 А160 А
Диапазон напряжения питания нагрузки24...440 VAC
Частота источника питания нагрузки50 Гц
Максимальное пиковое напряжение900 VAC (9 класс)
Тепловое сопротивление переход – основание (Rthjc)2,82 °С/ Вт2,33 °С/ Вт2,25 °С/ Вт
Падение напряжения в коммутируемой цепи во включенном состоянии≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt)500 В/мкс
I2t (< 10 мс)21 А2с72 А2с128 А2с
Электрическая прочность изоляции (цепь упр. / вых. цепь)2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь)2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь)2500 V в течение 1 минуты
Сопротивление изоляции500 МОм (при 500 VDC)

1 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник»

Характеристики входной цепи ТТР серии MD-хх44.ZD3

ПараметрЗначение
Температура окружающей среды-30…+70 °С
ОхлаждениеВоздушное
Материал основанияАлюминий
Индикация наличия управляющего сигналаСветодиодная
Тип монтажаКрепление винтами на плоскость или радиатор охлаждения
Масса≤ 30 г

Модификации и номинальные токи ТТР серии MD-хх44.ZD3

Модификация ТТРНоминальный ток реле
MD-0544.ZD35 A
MD-1044.ZD310 A
MD-1544.ZD315 A

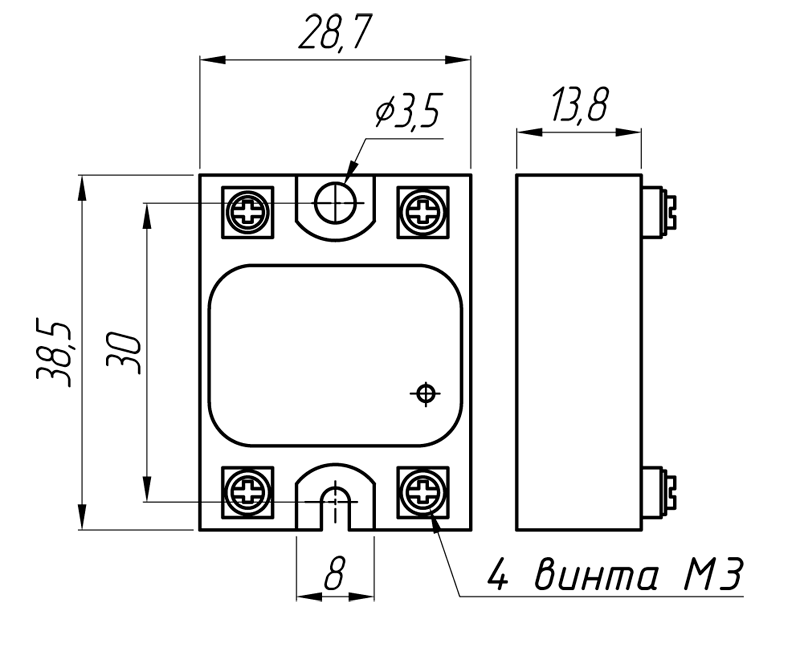

Габаритные и установочные размеры реле серии MD-хх44.ZD3

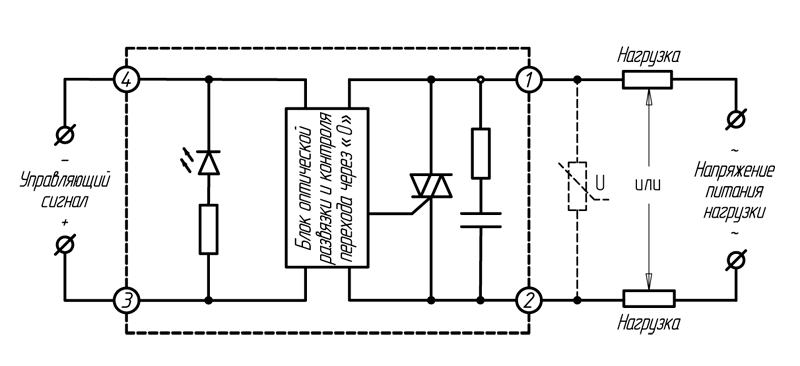

Схема подключения реле серии MD-хх44.ZD3
