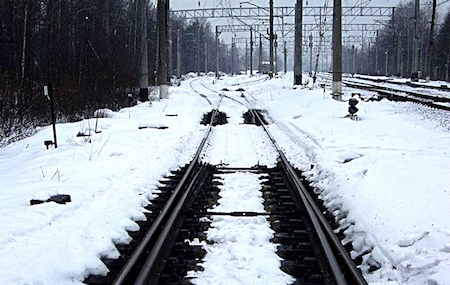

Нагревательные элементы СТЭН для обогрева ж/д стрелочных переводов

Безотказно работают при 100% относительной влажности, при температуре от -40^оС до +70^оС (допустимы кратковременные значения от -55^оС до +90^оС).

Стрелочные нагреватели СТЭН предназначены для стрелок типа Р65 1/9 1/11 и Р50 1/9 1/11 по ТУ681815-222900-97, а также возможно применение на других типах рельсов.

Конструкция СТЭН представляет собой плоскоовального сечения трубку, внутри которой находится нагревательная спираль изолированная от корпуса при помощи периклаза.

СТЭНы рассчитаны на работу в контакте с подошвой рамного рельса, в среде металл-воздух. Длительное включение на воздухе без теплоотдачи не допускается.

Технические характеристики

Оболочка СТЭН – нержавеющая сталь.

Сечение трубки – 12,5мм*5,3мм

Рабочая температура на поверхности до 400 ^оС

Стандартное напряжение 220В, (другое по запросу)

Мощность - Не более чем 0,5кВт на 1м/пог

Сопротивление изоляции стрелочного электронагревателя:

- в холодном состоянии не менее 50мОм

- в горячем состоянии не менее 10мОм

Ток утечки в горячем состоянии не более 0,3мА

Вывод для подключения – тепло-морозостойкий провод 4 метра соединен через герметичную муфту закрытого типа предотвращающую от попадания влаги на контакты и внутрь СТЭН.

Таблица стандартные позиции СТЭН

Комплектующие для монтажа.

Скобы крепления СТЭНов устанавливаются на рамных рельсах и остряках стрелок, и на усовиках и сердечнике крестовин. Скобы обеспечивают плотное прилегание ТЭНов к рельсам.
Скоба остряка 17803-00-02	Скоба рамного рельса Р65 17803-00-01
