Описание
Прибор для измерения и индикации электрических параметров трехфазной сети переменного тока – силы тока, напряжения, частоты, мощности и коэффициента мощности, cos φ и энергии
- Диапазон измерения силы тока: 0…5 А (прямое подключение), 0...50 кА (с трансформатором)
- Диапазон измерения напряжения: 0…380 В (прямое подключение), 0...1,2 МВ (с трансформатором)
- Диапазон измерения частоты: 45...65 Гц
- Диапазон измерения мощности: 0…10 ГВА
- Диапазон измерения энергии: 0…10 ГВт•ч
- Диапазон измерения cos φ: 0…1
- Погрешность: ±(0,5% + 1 е.м.р.)
- Интерфейс RS-485
- 4 реле ~1 А, 240 В
- Количество фаз: 3
- Монтаж: в щит
- Защита: IP20
- Max/min, среднее
- Госреестр № 64439-16
Особенности:
- Возможность подключения через трансформаторы тока и напряжения
- Может выдерживать длительные перегрузки до 6 А и 460 В
- ЖК-индикатор
Технические характеристики
| Параметр | Значение | |||
| Прямое подключение | С трансформатором | Точность измерения | ||
| Диапазон измерения | силы тока | 0…5 А | 0…50 кА | ±0,5% ± 1 е.м.р. |
| напряжения | 0…380 В | 0…1,2 МВ | ||
| активной мощности | 0…10 ГВт | |||
| реактивной мощности | 0…10 ГВАр | |||
| полной мощности | 0…10 ГВА | |||
| частоты | 45…65 Гц | ± 0,1 ГЦ | ||
| cos φ | 0…1 | ± 0,01 | ||
| активной энергии | 0…10 ГВт·ч | ± 0,5% | ||
| реактивной энергии | 0…10 ГВАр·ч | ± 2% | ||
| Индикатор | 2,8" монохромный ЖК, 128×64 точки | |||
| Релейный выход | 4 шт. ~1 А, 240 В | |||
| Интерфейс | RS-485, Modbus RTU | |||
| Потребляемая мощность | < 5 ВА | |||
| Питание | ≅85…264 В, 50…60 Гц | |||
| Условия эксплуатации | Температура | −10…50 °C | ||
| Влажность | ≤ 85%RH | |||
| Степень защиты | IP20 | |||
| Габаритные размеры | 96×96×105 мм | |||
| Размеры врезного отверстия | 92×92 мм | |||

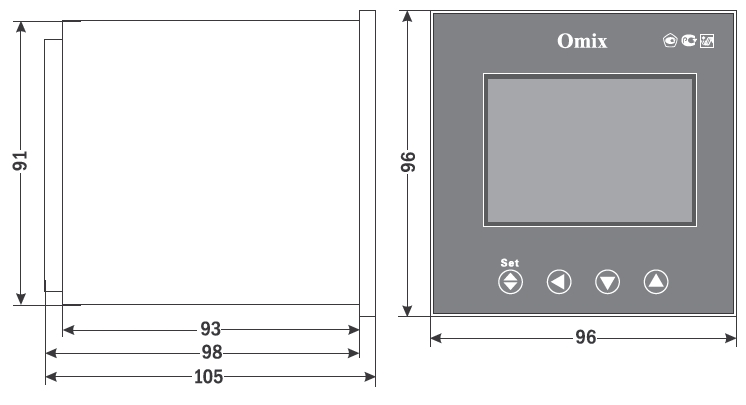

Габаритные размеры
